热流道针机工业设备三维结构设计

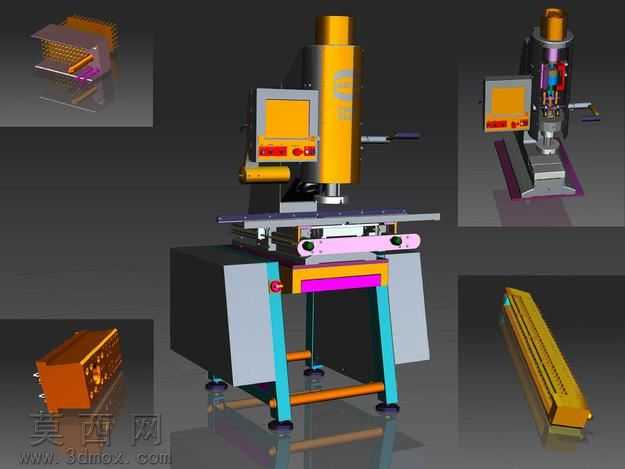

本作品为热流道针机的完整三维建模设计，采用三维参数化建模方式完成整机全结构搭建，建模过程严格遵循机械设计装配逻辑，从底部支撑机架到上部执行加工单元逐层完成零件绘制与装配约束，确保各部件运动关系与实际设备运行逻辑完全匹配。模型首先完成底部支撑框架的搭建，采用方管焊接式机架结构，搭配可调式支撑脚杯，可实现设备水平度调节，机架两侧设置可拆卸防护侧板，兼顾内部结构防护与后期检修便利性，机架中部设置横向加强撑杆，提升整体机架的抗扭刚性与承重能力。中部送料工作台采用滑台式结构设计，搭配线性导轨实现精准横向位移，工作台面设置定位装夹结构，可适配不同规格热流道工件的装夹固定，滑台驱动端设置行程限位结构，保障送料行程的精准控制。上部加工执行单元采用立式立柱结构，集成主轴加工组件、操作控制屏与状态指示模块，主轴部分做了剖视展示结构，可清晰看到内部传动组件、压合执行件的装配关系，操作面板采用倾斜式人机工程设计，按键与显示屏布局符合操作人员日常操作习惯，降低长时间操作的疲劳感。模型渲染阶段针对不同部件赋予对应材质属性，机架部分赋予磨砂金属烤漆材质，导轨、加工主轴等运动部件赋予光亮金属材质，操作面板赋予哑光工程塑料材质，防护件部分赋予半透明有色材质，通过光影渲染突出各部件的材质差异与结构层次，同时搭配多视角爆炸图、局部细节特写视图，完整展示设备的装配关系与局部结构细节。设计过程中充分考虑设备的实际加工工况，各部件的连接位置预留了紧固件安装位，管线排布预留了走线空间，整体结构紧凑，功能分区清晰，可直接用于设备方案展示、结构验证以及相关教学演示场景，完整还原了热流道针机的整机结构特征与功能布局。
