立式圆柱型电力补偿电容器结构设计

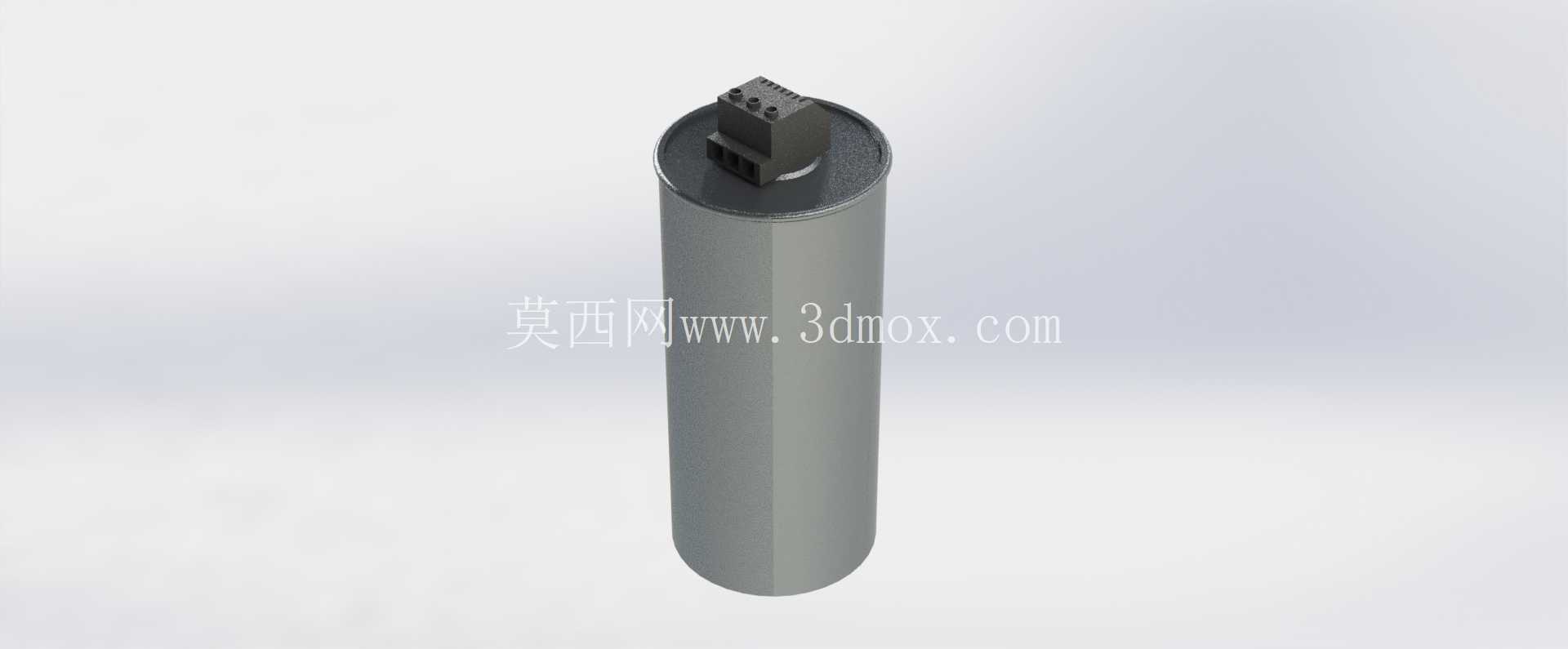

　　这款立式圆柱结构的电力补偿元件，主要应用于低压配电系统的无功补偿场景，在工业厂房配电间、商业综合体配电室、小型分布式光伏并网柜中都能见到这类元件的身影，核心作用是抵消感性负载产生的无功功率，降低线路传输损耗，提升配电变压器的带载能力，避免功率因数不达标产生的力调电费损耗。从结构设计来看，整体采用密封式圆柱金属壳体，这种结构形式的优势在于壳体本身可以承受内部介质热胀冷缩产生的应力，相比方形壳体，圆柱结构的受力均匀性更好，在长期运行过程中不容易出现壳体鼓胀、密封失效的问题，同时圆柱外形在柜内安装时的空间利用率更高，多台并排安装时不会出现方形元件边角积灰、散热死角的问题。

　　顶部的接线端子采用凸起式模块化设计，端子座直接嵌装在壳体上端的密封端盖上，接线时不需要额外打开壳体，端子的接线位朝向正上方，柜内布线时可以直接从母排向下引线，减少线缆弯折角度，降低接线施工的难度，端子座本身采用耐温绝缘材质，能够避免长期运行时积灰产生的爬电风险。设计过程中首先确定的是安装边界，这类元件通常采用底部固定或者侧装卡箍固定两种方式，圆柱壳体的外径统一适配行业通用的安装卡箍尺寸，不需要额外定制安装支架，替换现有柜内老旧元件时可以直接适配原有安装位，不需要重新在柜内底板打孔，减少现场改造的工作量。

　　壳体的高度设计充分考虑了低压柜内的层间间距，常规GCS、MNS型低压抽屉柜的电缆室高度可以完全容纳该元件，顶部接线端子距离柜内母排的安全距离满足低压配电的安规要求，不需要额外加装绝缘挡板。从功能特性来看，密封壳体内部填充的是浸渍型介质，全密封结构可以隔绝外界潮气、粉尘进入元件内部，在多粉尘、潮湿的工业车间配电环境下，依然能够保持稳定的绝缘性能，不会因为环境因素导致绝缘性能下降。顶部的端子设计预留了足够的接线空间，单端子可以接入最大16平方的多股铜芯线，能够满足不同容量等级的接线需求，端子的紧固螺丝采用防滑脱设计，长期运行受温度变化影响也不会出现接线松动、发热烧蚀的问题。

　　在建模过程中，壳体部分采用薄壁拉伸特征构建，保证壳体壁厚均匀，端盖与壳体的连接位置做了卷边密封结构的还原，能够直观看到密封配合的位置，方便后续做安装干涉检查时，确认端盖位置与周边柜内结构件的安全距离。接线端子部分单独做了分块建模，每个接线位的螺孔、压线板结构都做了还原，在做布线仿真时，可以直接在端子位生成线缆路径，检查线缆弯曲半径是否符合施工规范。这类元件在配电系统选型时，首先要确认的就是安装尺寸是否匹配柜内预留空间，该模型还原的外形尺寸完全符合行业通用规格，结构设计人员在做配电柜体三维布局时，可以直接调用该模型放入柜内安装位，提前核对元件与母排、隔离开关、熔断器等周边元件的安全间隙，避免实际装配时出现元件装不下、安全距离不足的问题。同时圆柱壳体的散热面是整个圆周面，建模时保留了壳体的光滑外表面特征，在做柜内散热仿真时，可以准确模拟元件表面的热对流情况，核算柜内通风通道的设计是否合理，避免元件长期过热导致使用寿命缩短。
