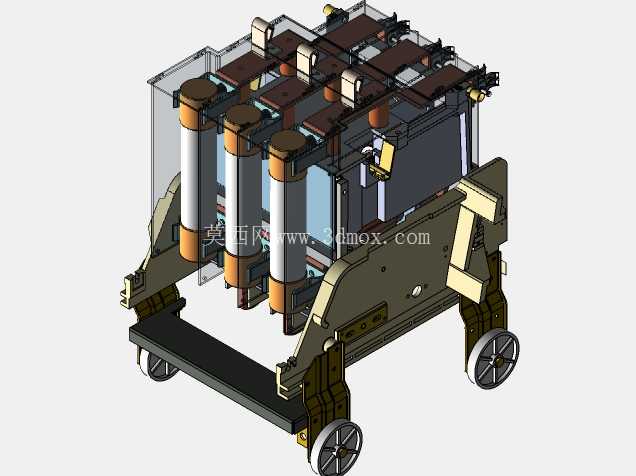

伊顿SLC系列带接触器车载限流装置结构

　　该结构对应车载配电场景下的限流保护单元，集成伊顿SLC系列接触器组件，主要应用于特种作业车辆、移动配电方舱的主回路通断与故障限流环节，在车辆移动作业的复杂工况下，承担主回路过载、短路故障时的快速分断与电流限制作用，避免后端车载用电设备因大电流冲击出现绝缘击穿、器件烧毁的问题。从实际使用场景来看，这类带接触器的限流单元多安装在车辆底盘侧的电气舱内，安装位需要预留足够的操作空间，满足日常运维时的触头检查、机构润滑、绝缘测试等作业需求，底部的滚轮式移动托架设计，是为了适配车载电气舱的抽拉式安装结构，检修时可以将整个单元沿导轨拉出舱体，无需在狭窄的舱内空间拆解组件，大幅提升车载配电系统的运维效率。

　　从功能特性上看，该单元将三相限流熔芯、接触器主触头、操作机构、绝缘支撑结构集成在同一金属托架上，三相主回路采用竖直排布的绝缘筒作为熔芯的承载与绝缘隔离结构，每相绝缘筒上下端设置铜质接线端子，分别连接车载电源进线端与后端负载汇流排，绝缘筒采用环氧玻璃布层压材质，具备足够的介电强度，能够承受车载工况下的振动冲击与温湿度变化，不会出现绝缘开裂、爬电距离不足的问题。接触器的操作机构设置在单元侧方，通过连杆结构实现三相触头的同步分合，机构上设置的机械位置指示块，可以直观反馈触头的分合状态，避免运维人员误判回路带电状态。

　　设计思路上，整个结构优先考虑车载场景的抗振性能，所有导电连接部位都设置了防松垫片与锁紧结构，绝缘支撑件与金属托架之间采用橡胶减震垫过渡，削弱车辆行驶过程中路面颠簸传递到电气组件上的振动能量，避免长期振动导致的接线松动、触头偏移问题。托架两侧的折弯式支撑臂不仅承担整个单元的结构承重，还作为主回路的相间绝缘屏障的安装基础，在三相组件之间形成物理隔离，防止分断故障电流时产生的电弧飞溅引发相间短路。底部的四个滚轮采用耐磨尼龙材质，轮体内部设置滚珠轴承，抽拉操作时阻力小，同时滚轮的轮缘设置限位凸缘，与电气舱内的安装导轨配合，限制单元抽拉时的横向偏移，保证拉出与推入过程中接线端子不会与舱内其他部件发生剐蹭。

　　从安装边界来看，该单元的整体宽度适配车载标准电气舱的安装间距，竖直方向的高度满足舱内顶部与底部的安全电气间隙要求，接线端子的位置与车载常规母排的排布尺寸匹配，无需额外制作过渡转接排即可完成接线。单元推入安装位后，通过托架前端的锁止结构与舱体固定，避免车辆行驶过程中单元出现移位，主回路的进线端设置在单元上部，出线端设置在下部，与车载配电系统“上进下出”的布线习惯一致，减少布线时的线缆弯折，降低线缆施工的难度。

　　在结构细节上，三相熔芯的安装位设置了导向定位结构，更换熔芯时可以沿导向槽直接插入，无需反复对位调整，接触器的辅助触头组件预留了扩展安装位，可以根据车辆的监控需求加装信号反馈模块，将触头分合状态上传到车载配电监控系统，实现远程状态监测。整个金属托架采用冷轧钢板焊接成型，表面做静电喷塑处理，具备耐盐雾、耐潮湿的性能，适配户外作业车辆的复杂使用环境，托架上设置的多个接地螺柱，方便将单元金属外壳可靠接入车辆接地系统，保证故障时的人员与设备安全。
