博世F5021燃油滤清器精密结构设计

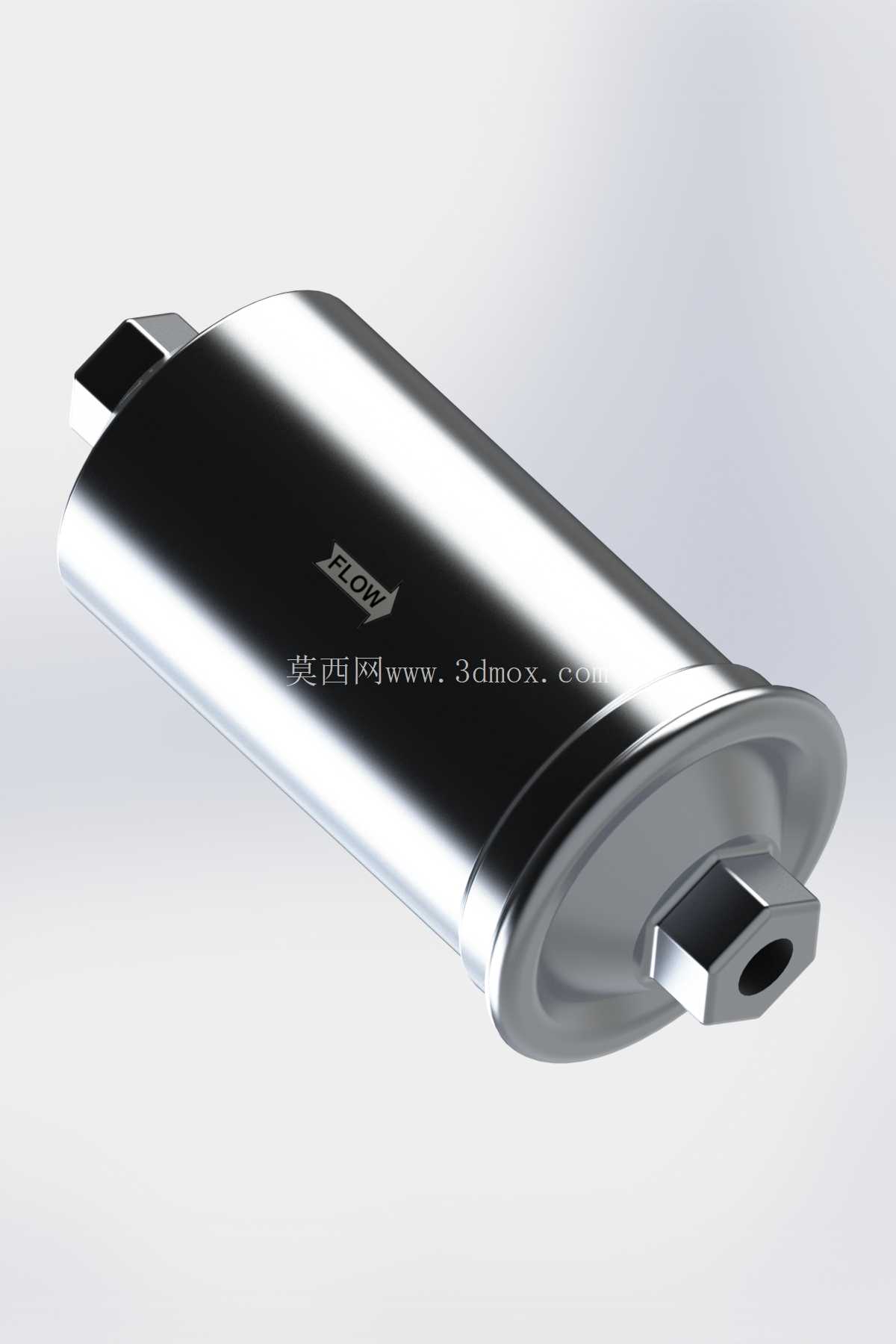

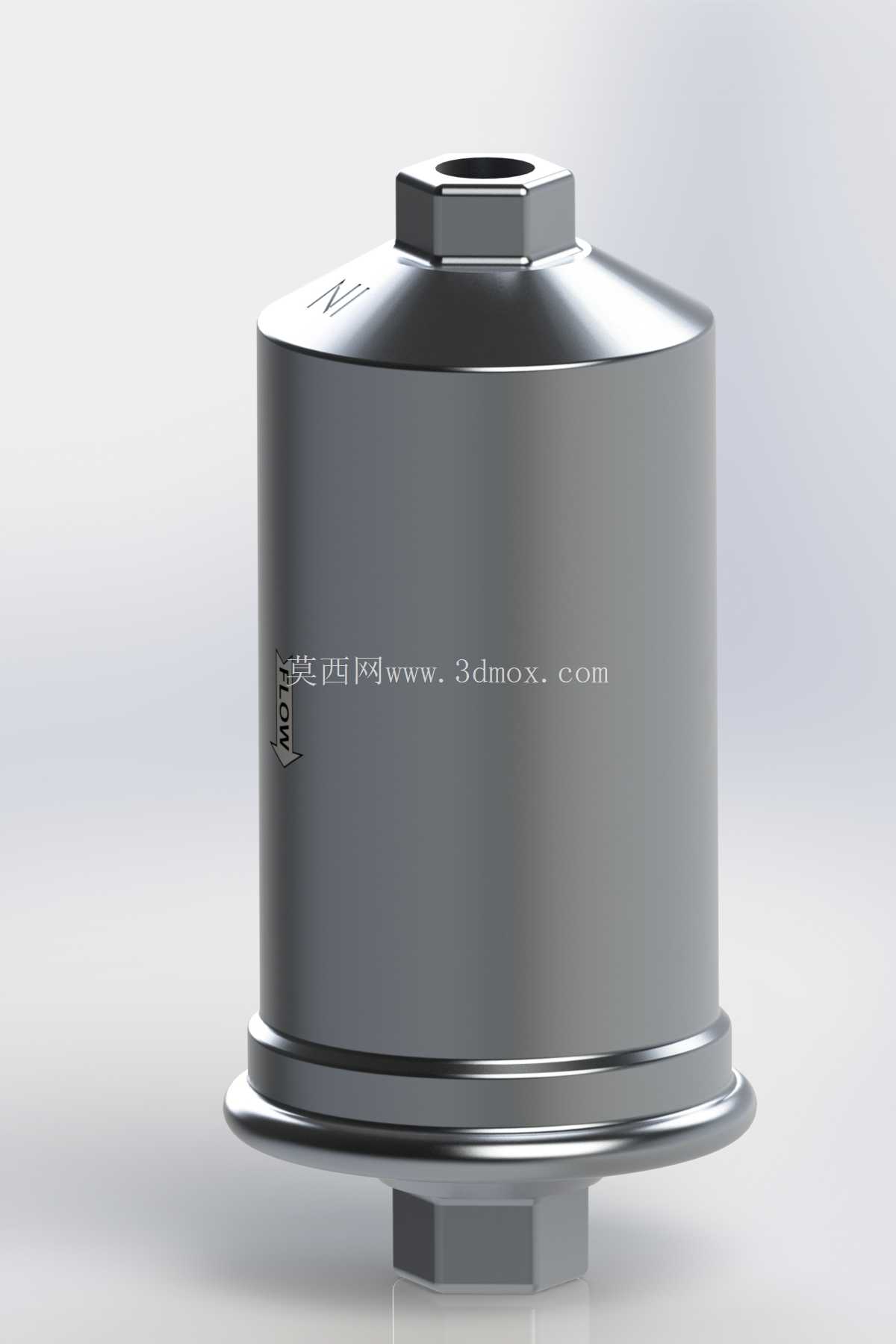

　　这款燃油滤清器的结构设计完全围绕燃油喷射系统的实际工况展开，日常装车场景覆盖民用乘用车、改装赛车等多类使用燃油动力的车型，核心作用是拦截燃油输送路径中的固体杂质、胶质碎屑，避免喷油嘴、燃油泵等精密部件出现磨损卡滞，保障燃油供给的稳定性与洁净度。从结构设计逻辑来看，整体采用上下对称的柱式壳体构型，顶部设置外六角结构用于安装时的扭矩施加，底部同样预留六角安装位，适配不同机舱布局下的拆装操作空间，避免出现扳手干涉的问题。壳体表面做了金属质感的密封处理，侧壁标注的流向标识是设计中特意强化的细节，安装时可直接通过标识判断进出油方向，避免反向安装导致的过滤失效、油路堵塞问题。

　　进出油接口采用M14x1.5的标准螺纹规格，这个尺寸是多数民用车型燃油管路的通用接口尺寸，安装边界上，整体柱体直径控制在常规燃油滤清器的通用尺寸区间，轴向高度适配多数车型底盘、机舱内的预留安装空间，不需要额外改动安装支架即可完成替换。设计过程中特意简化了非必要的外部凸起结构，壳体外壁保持光滑圆柱形态，既可以降低车辆行驶过程中气流、路面积水对壳体的冲击，也能减少安装时与周边管路、线束的干涉风险。内部过滤腔体的容积经过测算，在保证足够过滤面积的前提下控制整体外形尺寸，不会因为过大的体积占用过多机舱布置空间，也不会因为容积过小导致过滤寿命不足、流阻过大影响燃油供给压力。

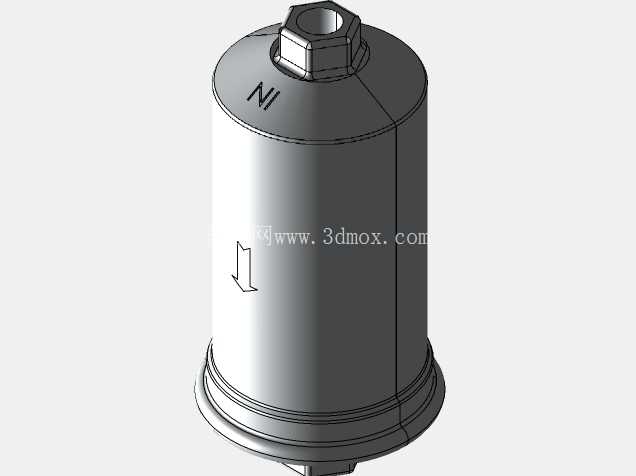

　　上下端盖与壳体的连接采用卷边密封结构，这种结构可以承受燃油系统的常规工作压力，避免出现燃油渗漏的风险，同时金属材质的壳体可以抵御日常行驶中的碎石冲击、油污腐蚀，适配底盘安装位置的复杂使用环境。从建模细节来看，螺纹部分虽然未做精细化建模，但接口的安装尺寸、端面密封位的尺寸都严格按照实际产品的安装边界设定，结构工程师在做整车油路布置、改装件选型匹配时，可以直接调用该模型完成装配干涉检查，不需要重新测量外形尺寸。顶部的六角结构对边尺寸符合标准扳手的操作空间要求，建模时预留了足够的扳手操作余量，模拟实际拆装时不会出现工具无法卡入的问题。

　　底部的安装凸台结构适配常见的滤清器安装支架固定位，安装后可以保持稳定的固定状态，避免车辆行驶过程中出现振动松脱。流向标识的位置设置在壳体侧壁的可视区域，安装作业时不需要挪动产品即可清晰识别方向，降低装配错误的概率。整体结构没有多余的装饰性设计，所有外部结构都服务于安装、使用、维护的实际需求，金属壳体的壁厚经过合理设定，既保证足够的结构强度承受油路压力，也不会因为过厚的壁面导致整体重量过大，增加车辆的非簧载质量。对于三维建模从业者来说，这个模型的结构逻辑可以参考学习汽车流体过滤类部件的设计思路，即优先保证接口通用性、安装空间兼容性、功能标识清晰性，再去优化内部过滤结构的性能；对于设备选型人员来说，该模型的外形尺寸、接口参数可以直接用于前期的布置校核，判断该款滤清器是否适配目标车型的安装空间与管路规格。
