住宅入户电气接驳配电装置结构

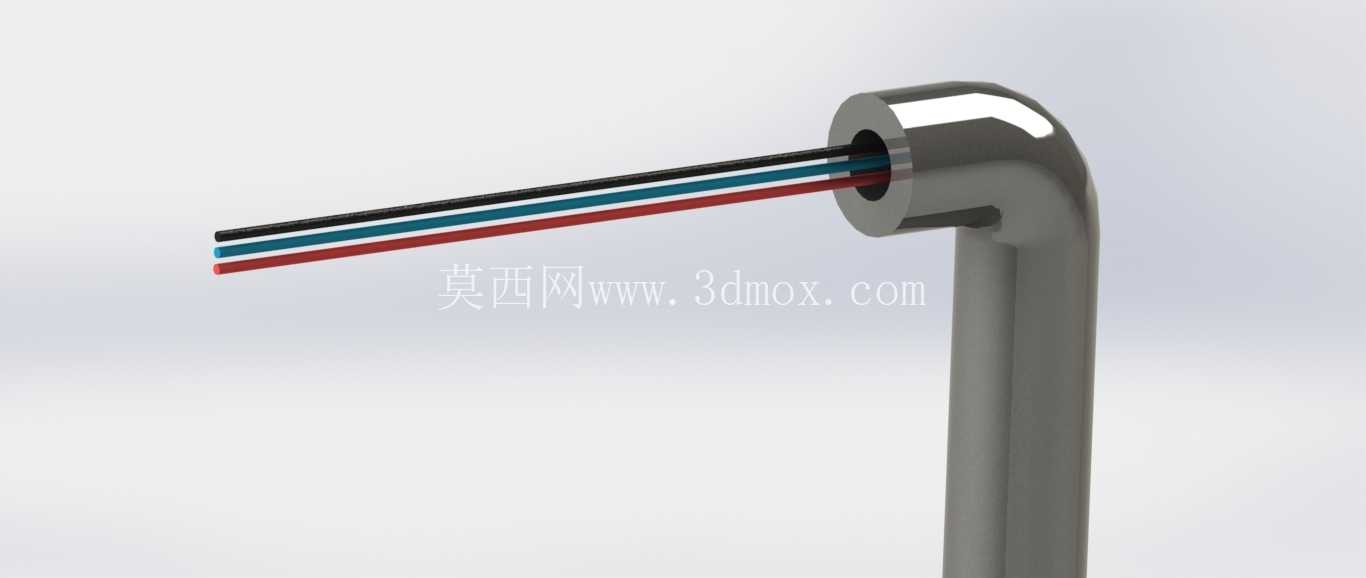

　　这套三维结构针对民用住宅入户供电接驳场景设计，核心解决户外供电线路到住户内部配电端的过渡衔接问题，覆盖低层自建房、多层住宅分户进线的实际安装需求，适配常规单相市电入户的施工场景。结构整体采用竖向长条形主承载腔体搭配侧方接线盒的布局，主腔体为薄型长方体结构，厚度控制在120mm以内，可直接贴合建筑外墙立面安装，不会过度突出墙面影响外立面整洁度，也能避免户外通行时的磕碰风险。主腔体内部预留了充足的线缆弯折空间，进线端从腔体顶部引入，适配户外架空供电线路的进线方向，顶部设置的穿线弯管带有向下的弯折角度，能直接阻挡雨水顺着线缆流入腔体内部，无需额外加装防雨帽即可满足户外露天安装的防水要求，减少现场施工的额外配件成本。

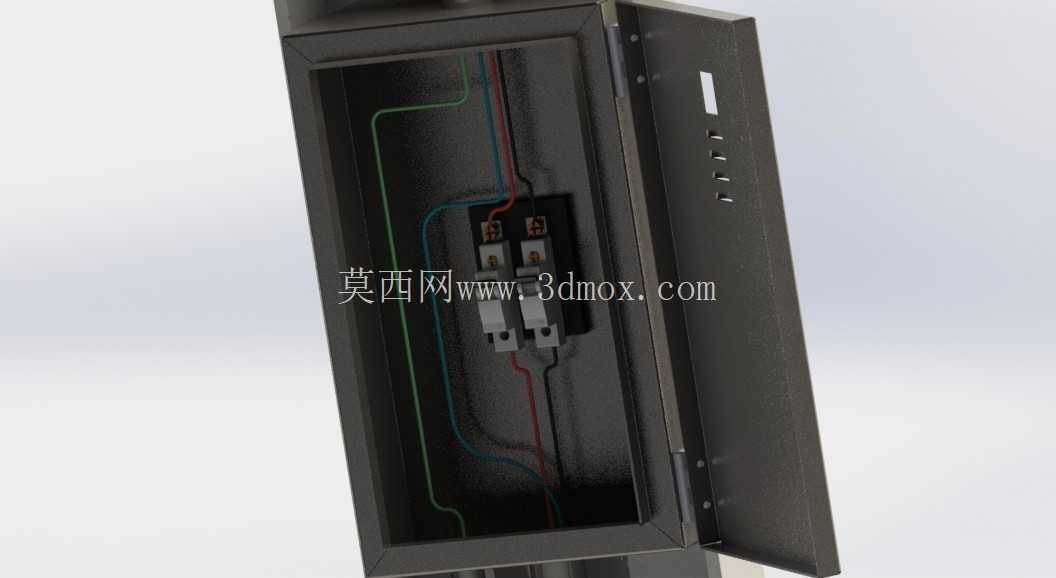

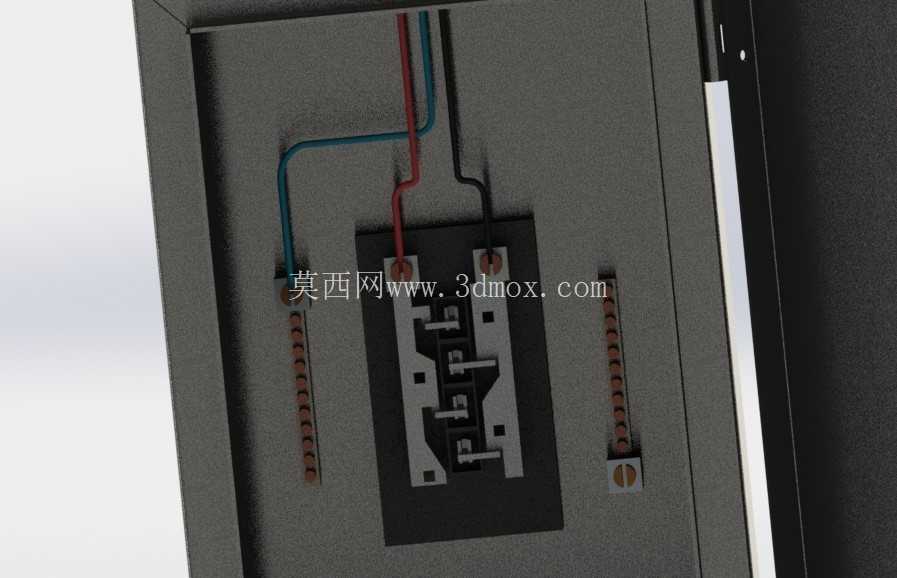

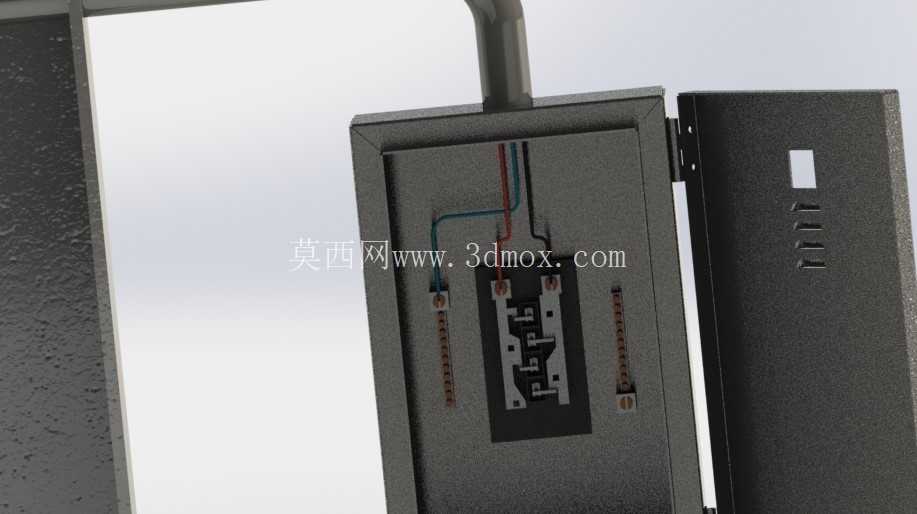

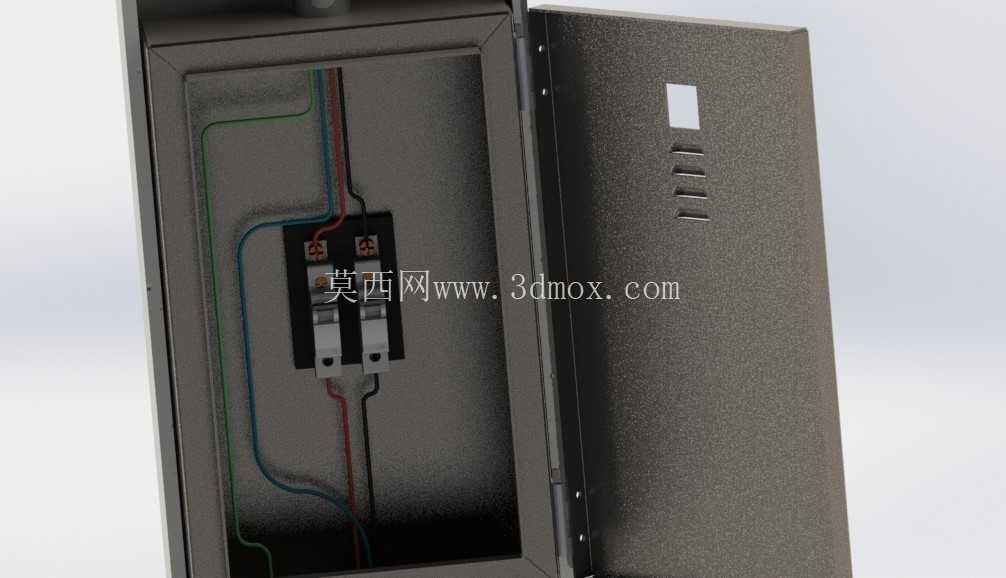

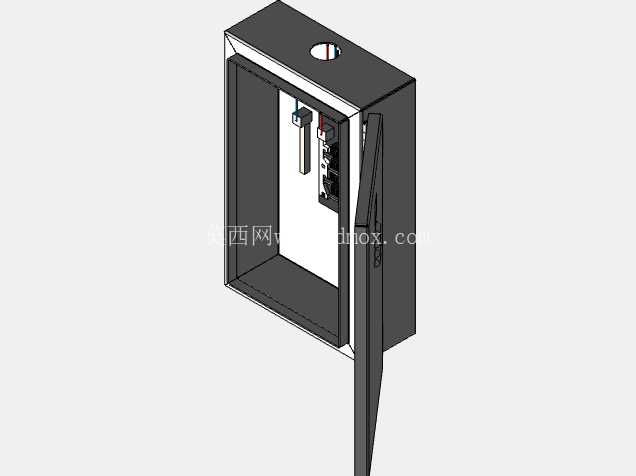

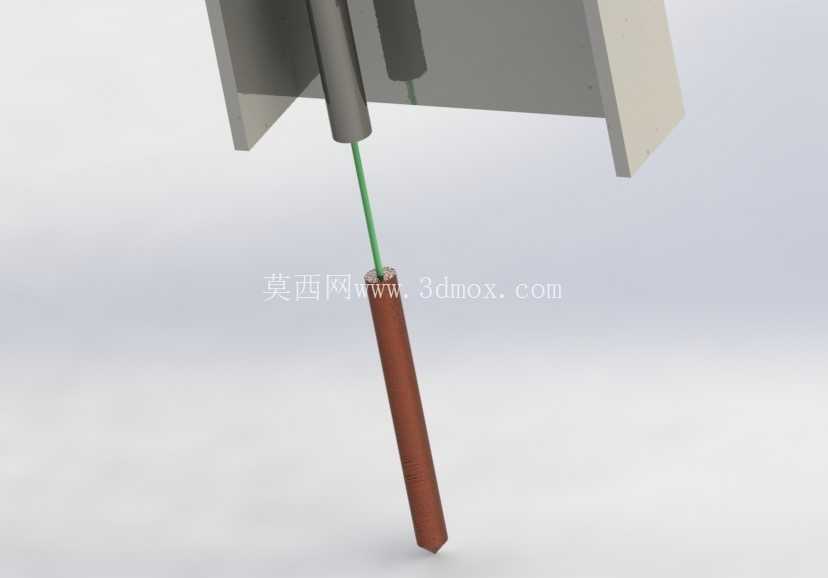

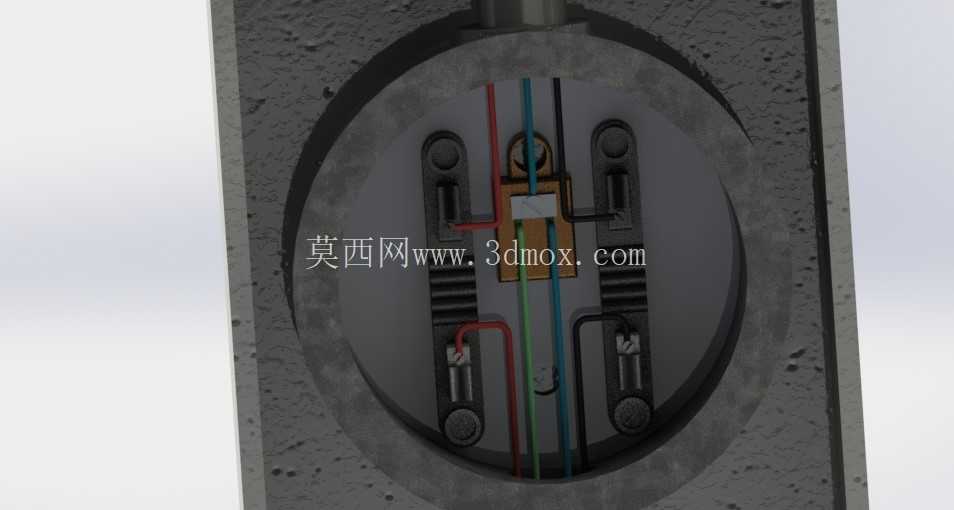

　　腔体内部设置了线缆固定卡扣与绝缘隔离结构，可将进线的相线、零线、接地线分别固定排布，避免线缆长期受重力拉扯出现接头松动，也能防止不同线缆绝缘层破损后出现短路风险。侧方伸出的接线盒通过金属弯管与主腔体连通，接线盒为独立密封结构，朝向室内侧开设接线端口，住户内部的配电线路可直接接入该盒体完成与户外进线的连接，盒体与墙体的贴合面预留了密封胶条安装槽，安装时打胶密封后可杜绝雨水、灰尘从墙体接缝处渗入接线区域。设计过程中充分考虑了现场安装的操作空间，主腔体的盖板采用侧边卡扣加底部固定螺丝的固定方式，无需完全拆下螺丝即可打开盖板完成接线操作，在高空外墙作业时能减少零件掉落的风险，也能提升施工效率。

　　安装边界方面，主腔体的安装孔位按照常规外墙膨胀螺丝的间距设置，上下两组安装孔的中心距为600mm，适配大多数住宅外墙的安装点位，不需要额外在墙体上开凿特殊的固定槽位；侧方接线盒的出线口距离墙面的突出距离为80mm，刚好匹配常规住宅墙体的抹灰层厚度，安装完成后接线盒的室内侧端面可与室内墙面抹灰层齐平，后续室内装修时可直接将接线盒埋入墙面，不会出现突出墙面影响装修美观的问题。结构的金属部件全部采用冷轧钢板折弯成型，边角位置做了圆弧钝化处理，避免安装施工时划伤作业人员，所有连通位置的接缝处都设计了翻边结构，既可以提升结构整体的抗变形强度，也能形成迷宫式密封结构，提升户外使用的防护能力。

　　线缆穿入的位置都预留了橡胶密封圈的安装位，可根据实际进线的线缆直径选择对应规格的密封圈，既可以固定线缆防止外力拉扯导致接线脱落，也能封堵穿线位置的缝隙，避免蚊虫、雨水进入腔体内部。这套结构没有集成复杂的电子元器件，全部为机械结构与接线空间的整合设计，适配绝大多数民用住宅入户供电的施工规范，结构件的折弯、开孔工艺都适合批量冲压生产，不需要复杂的机加工工序，生产成本可控，安装时不需要特殊的专用工具，常规电工使用普通螺丝刀、冲击钻即可完成全部安装作业。在实际使用场景中，这套装置可作为户外供电线路到住户配电箱的过渡接驳节点，也可在老旧小区供电线路改造时替换原有老化的入户接线结构，其薄型化的设计不会占用过多外墙空间，密封结构可适配南方多雨、北方多尘的不同户外使用环境，内部的线缆排布空间可容纳最大16平方毫米的铜芯进线，满足普通三居室住宅的最大用电负荷需求。
