油浸式电力变压器三维结构设计

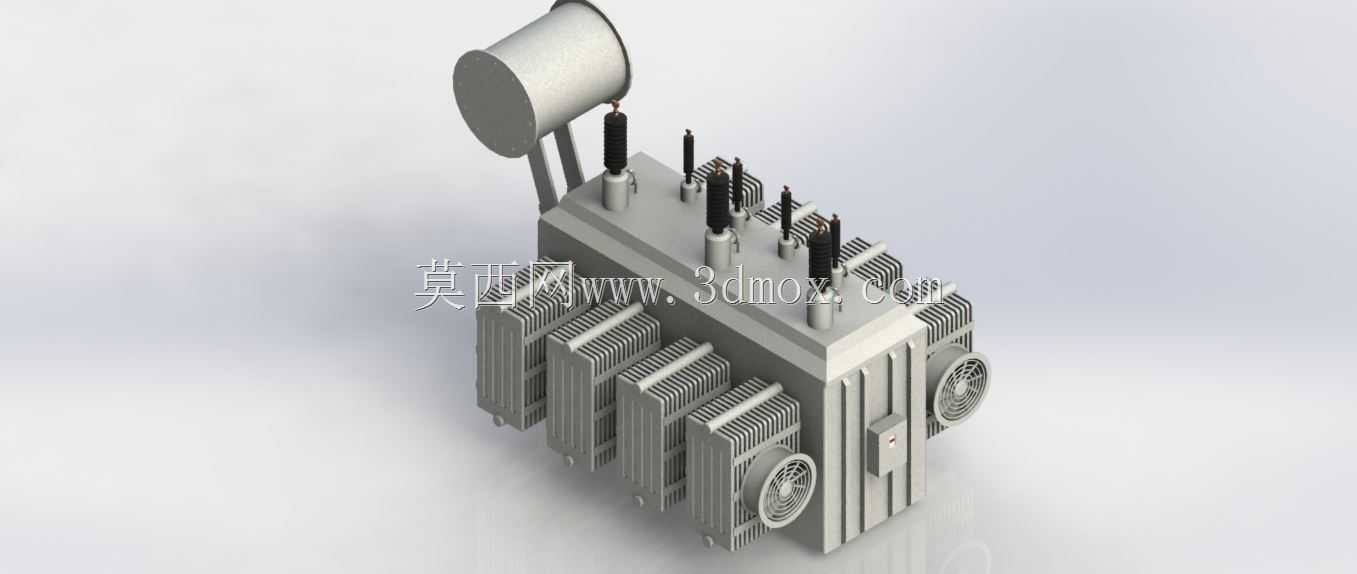

　　在城乡电网改造、工业厂区配电、大型商业综合体供电等场景中，油浸式电力变压器始终是核心变电设备，承担着将高压输电网络的电压转换为终端用电设备适配电压等级的关键作用，其结构设计的合理性直接关系到供电稳定性、设备运行寿命与现场运维效率。这款三维模型完整还原了油浸式电力变压器的全结构细节，从外部的散热组件、高压套管、储油柜到内部的铁芯绕组装配逻辑，都按照实际工程应用的尺寸比例进行建模还原，能够为结构设计人员开展配套柜体设计、安装基础规划、运维模拟演练提供精准的三维参照。

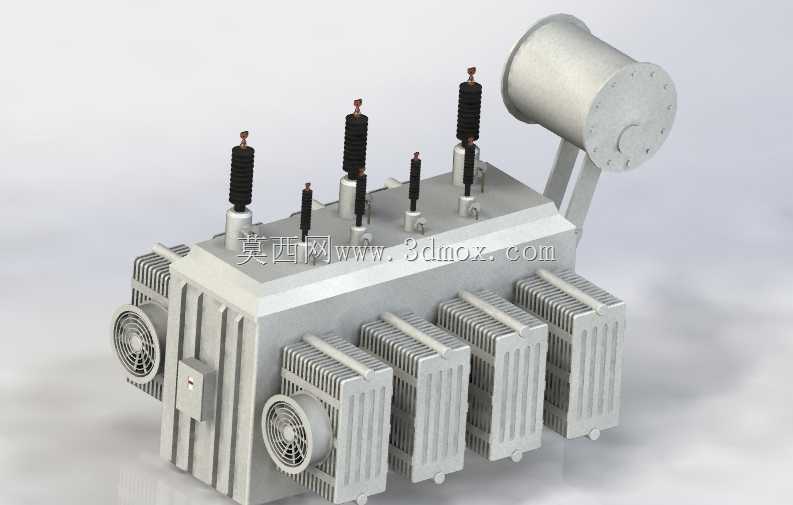

　　从设备实际用途来看，该类变压器主要应用于10kV及以上电压等级的输配电环节，相比干式变压器，其油浸式的绝缘散热结构更适合户外露天安装、大负荷长期运行的场景，在工业园区总降压站、农村电网主干节点、矿山临时供电系统中都有广泛部署。模型中还原的片式散热器组是散热系统的核心组成，每一片散热翅片的间距、流道结构都按照实际散热需求设计，运行时变压器油在油箱与散热器之间形成自然对流循环，将铁芯与绕组产生的热量通过翅片散发到空气中，侧面配置的轴流风机是辅助散热组件，当夏季负荷高峰、环境温度过高时启动，强制加快空气流通，提升散热效率，避免绕组温度过高导致绝缘老化加速。

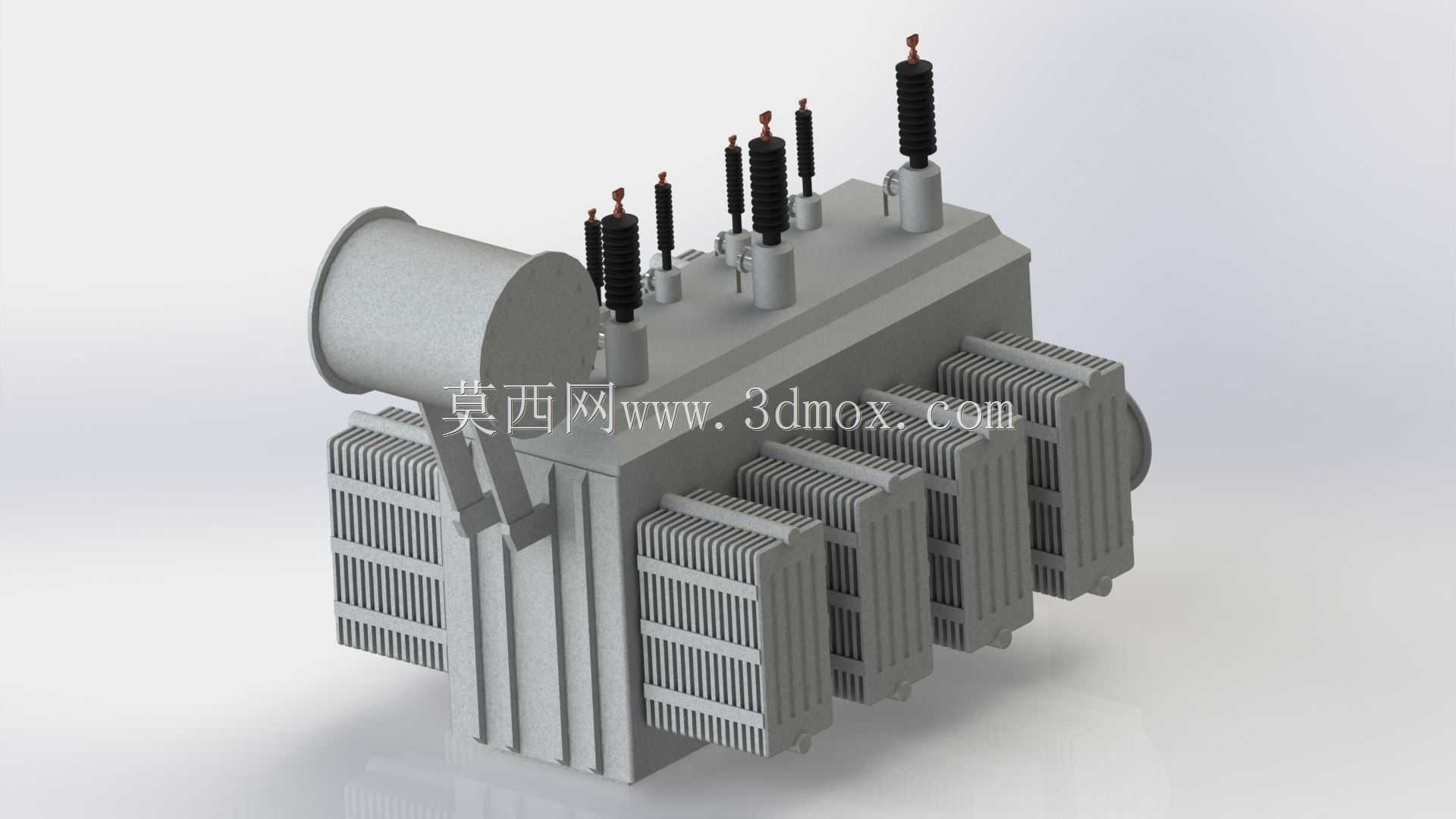

　　顶部的高压绝缘套管是变压器与外部高压线路连接的关键绝缘部件，模型中还原了不同电压等级套管的高度差与伞裙结构，伞裙的设计是为了在雨天增加爬电距离，避免雨水连通形成导电通路引发闪络故障，套管内部的导电杆与绕组引出端可靠连接，外部通过接线端子与高压架空线或电缆终端对接。油箱顶部一侧的圆柱形储油柜是油位调节部件，其作用是补偿变压器油随温度变化产生的体积膨胀与收缩，避免油箱内部出现负压导致潮气侵入，同时减少变压器油与空气的接触面积，降低油质氧化劣化的速度，储油柜与油箱之间的连通管、气体继电器安装位都在模型中有明确体现，方便设计人员开展二次保护回路的配套设计。

　　在设计思路上，这款模型严格遵循电力变压器的结构设计规范，油箱采用波纹式加强筋结构，既能够承受变压器油的静压力，也可以在一定程度上补偿油体积变化，减少储油柜的容积需求。底部的安装底座预留了标准的地脚螺栓安装孔位，孔距尺寸匹配常规电力变压器的安装基础设计要求，设计人员在开展变电站土建设计时，可以直接提取模型的安装边界尺寸，核对基础预埋件的位置偏差，避免现场安装时出现孔位不对中的问题。油箱侧面的放油阀门、油位监测计、温度传感器安装位都按照实际运维需求布置，位置高度符合日常巡检的操作习惯，不需要额外搭建操作平台即可完成油位查看、油样采集、温度检测等常规运维操作。

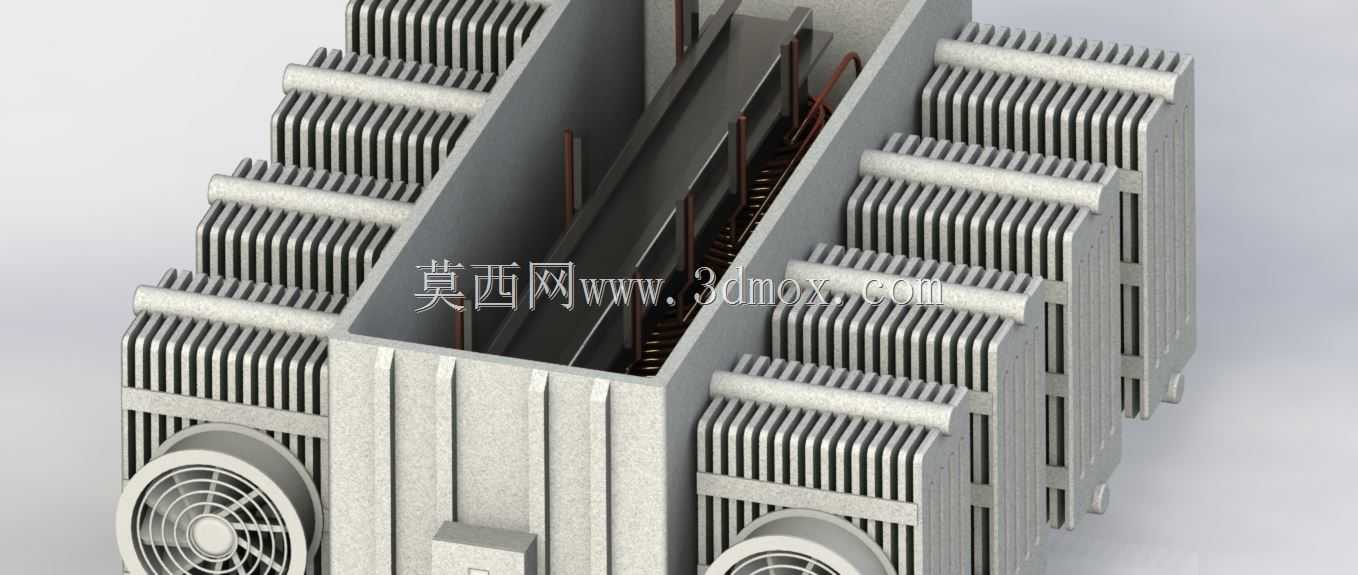

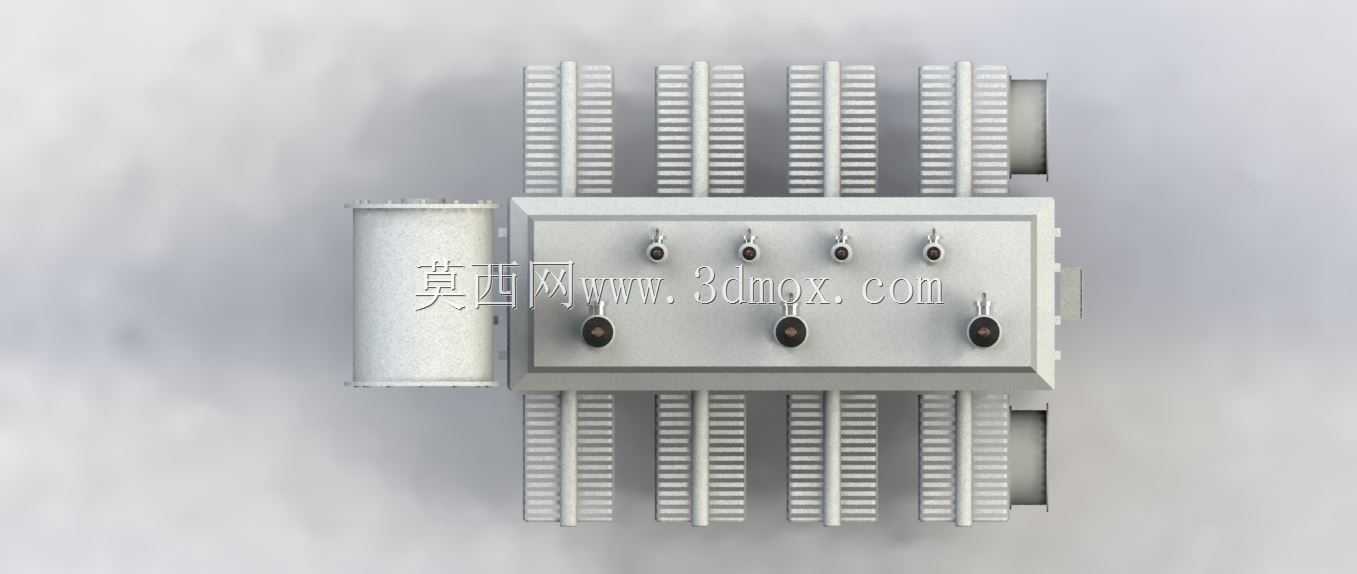

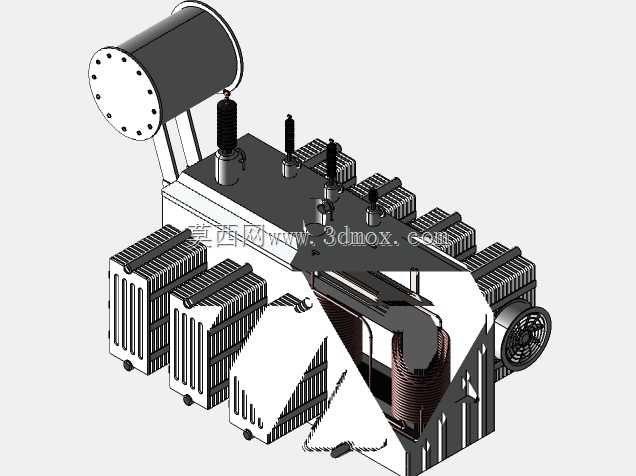

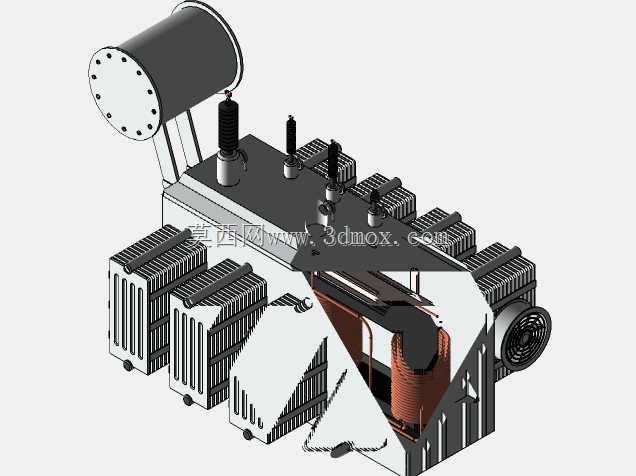

　　从安装边界来看，模型完整呈现了设备的最大外形轮廓，包括高压套管的最高高度、散热器的最大宽度、储油柜的外伸长度，设计人员在开展配电房布置、户外变压器台架设计时，可以直接参照这些尺寸预留足够的安全净距，高压侧与周边围栏、建筑物的距离满足电力安全规程要求，低压侧出线方向预留电缆弯曲半径空间，散热器周边预留通风散热通道，避免周边构筑物遮挡影响空气流通。模型中各部件的装配关系完全按照实际生产工艺还原，铁芯与绕组采用套装结构固定在油箱内部，所有密封面的法兰结构、螺栓孔位都有明确体现，能够帮助刚入行的结构设计人员快速理解油浸式变压器的装配逻辑，在开展配套部件设计时避免出现干涉问题。

　　不同于简化的示意模型，这款三维结构将每一处细节都做了工程化还原，包括散热器上的固定拉筋、套管顶部的接线端子、风机的防护网罩、底座上的接地螺栓位置，这些细节往往是现场安装、运维过程中最容易出现设计疏漏的地方，比如接地螺栓的位置如果设计不合理，会导致现场接地扁钢连接困难，接线端子的方向如果与出线方向不匹配，会导致电缆弯折角度过大影响绝缘寿命。通过三维模型的前置校核，设计人员可以在方案阶段就发现这些潜在的干涉问题，减少现场施工的变更量，提升整体设计效率。对于设备选型人员来说，也可以通过模型直观对比不同结构变压器的尺寸差异，结合现场的安装空间条件选择最合适的设备型号，避免出现设备到货后无法安装的问题。
