炼钢钢包作业旋转式烟气抽取装置

　　在转炉、电炉炼钢车间的钢包热修、倾翻倒渣及浇铸准备工位，高温钢渣残留会持续散发出含氧化铁粉尘、一氧化碳及少量硫化物的烟气，常规固定式集烟罩受钢包旋转、吊运作业的空间干涉影响，集烟效率往往不足60%，岗位粉尘浓度容易超出职业接触限值。这套旋转式烟气提取装置，正是针对钢包作业时的动态烟尘捕集需求设计，可随钢包的回转动作同步调整抽吸位置，在不干扰天车吊运、钢包倾翻操作的前提下，将逸散烟气控制在抽吸覆盖范围内。

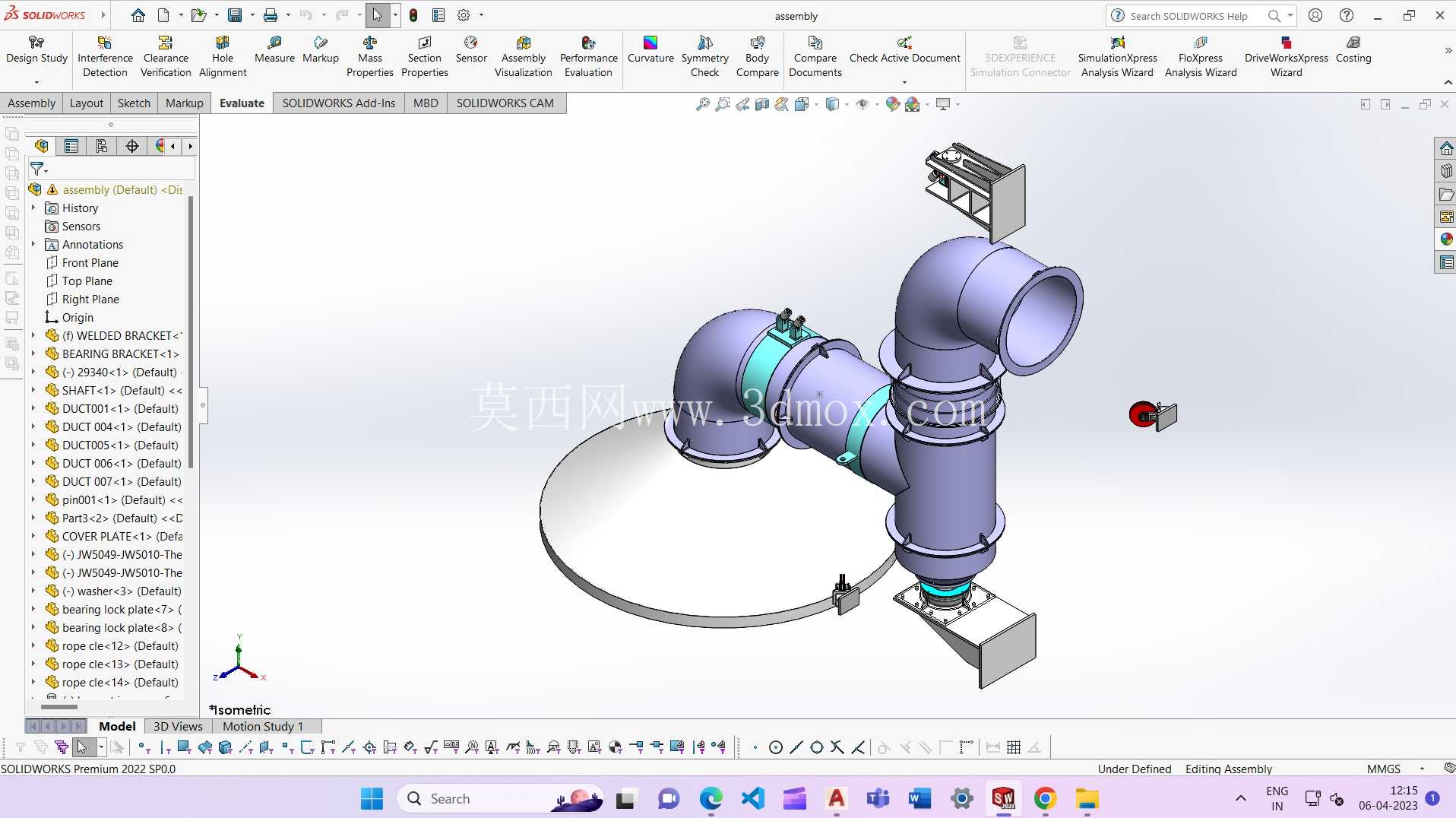

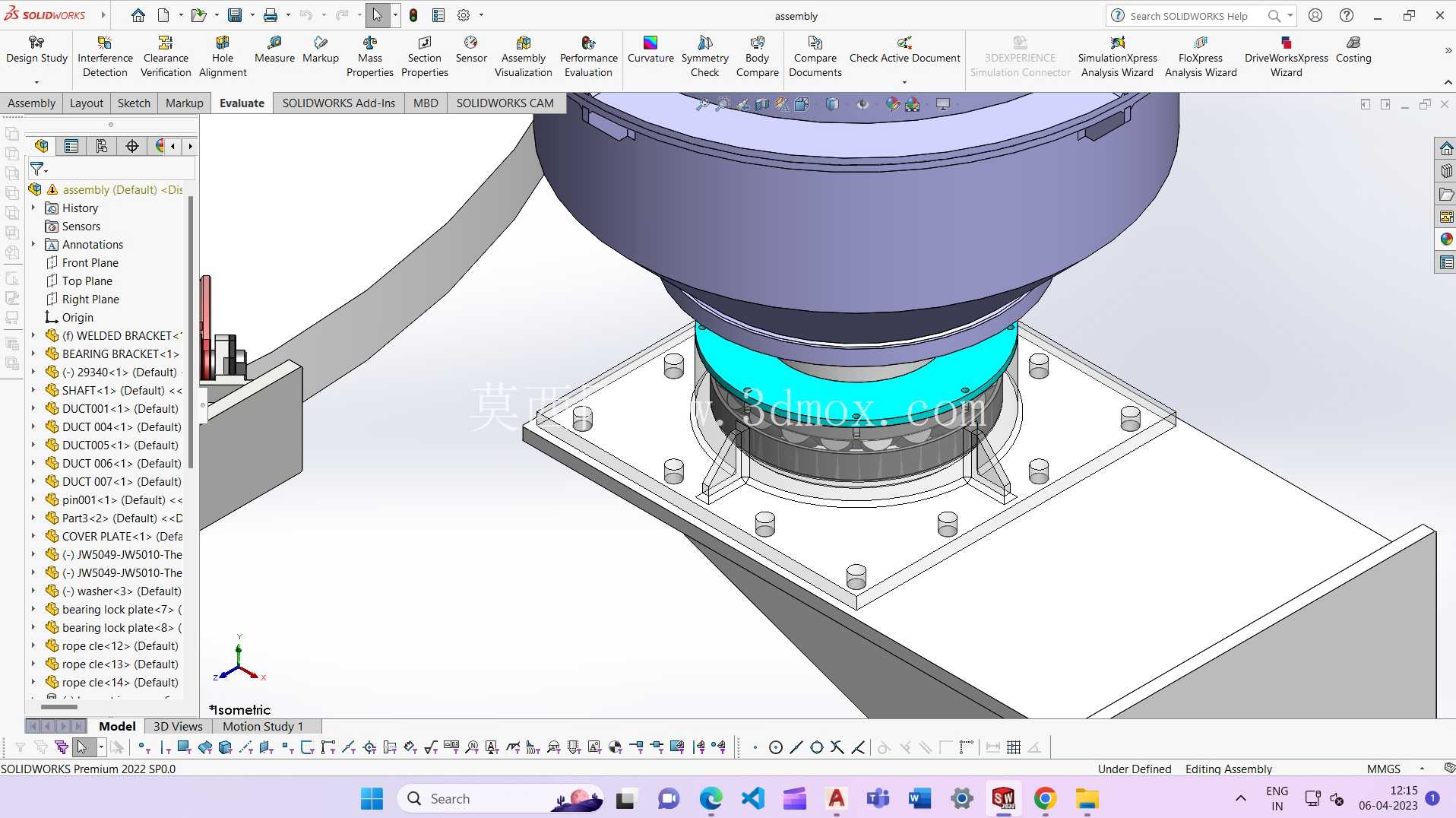

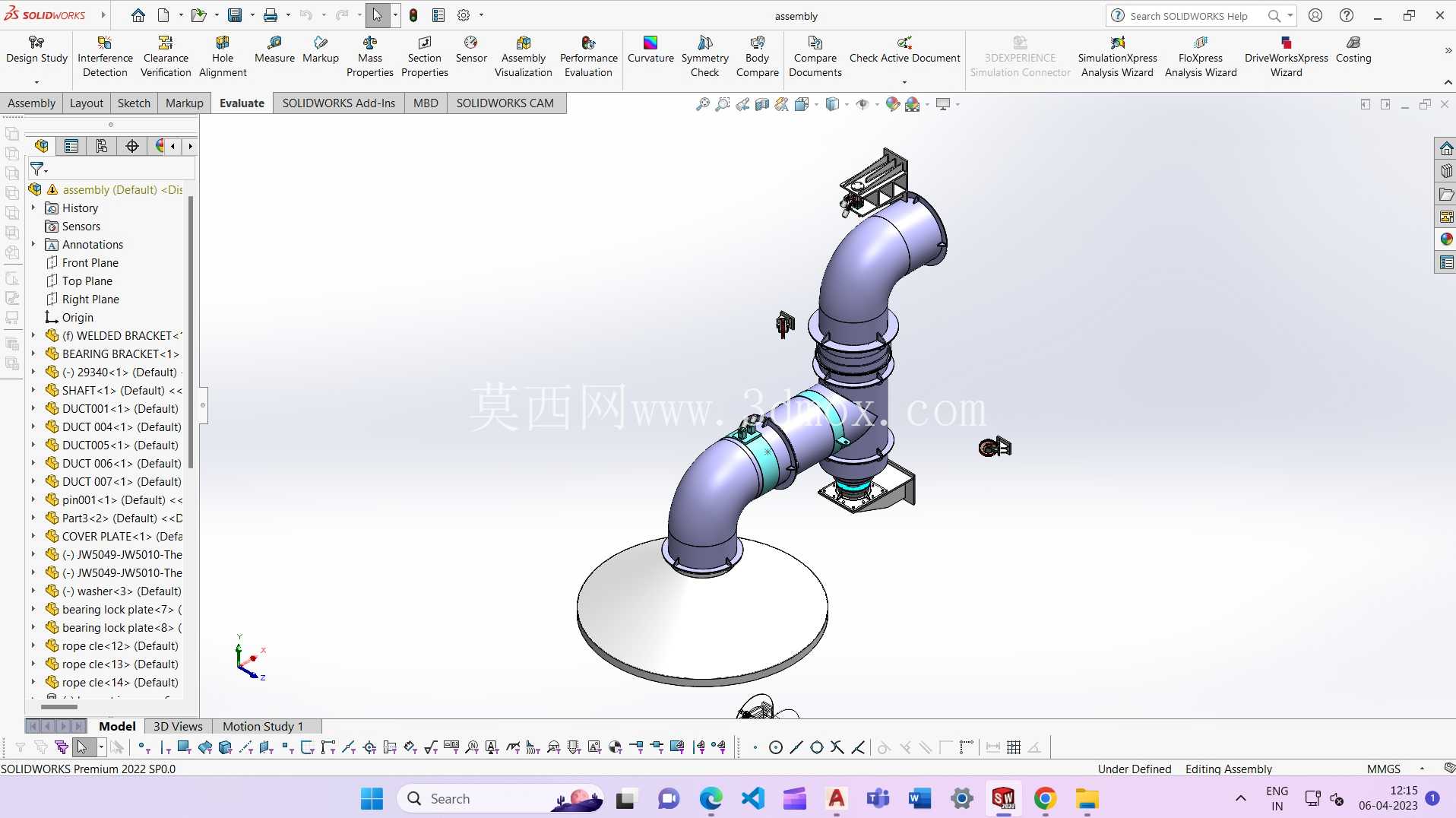

　　从结构组成来看，装置底部设置圆形安装底座，通过地脚螺栓固定在钢包回转台旁的设备基础上，底座中心集成回转支承结构，可带动上部弯管组件实现0-180度范围内的水平回转，回转动作可与钢包回转台的驱动信号联动，无需人工额外操作。上部的烟气输送管道采用两段90度弯管拼接的走向设计，管道之间设置法兰连接段，中间预留调节环结构，可根据现场钢包的实际高度调整竖直段管道的伸出长度，适配不同容量钢包的作业高度差，管道内壁做耐磨喷涂处理，抵御含尘烟气的长期冲刷磨损。管道末端设置锥形抽吸口，抽吸口朝向钢包口的烟气逸散方向，开口处设置导流格栅，避免大颗粒钢渣被吸入管道造成堵塞。

　　设计过程中首先核算了钢包作业时的烟气上升速度与热抬升高度，确定抽吸口的截面风速控制在12-15m/s区间，既保证足够的捕集吸力，又不会过度抽吸造成钢包温降过快。管道的转弯半径取管道直径的2.5倍，降低烟气输送过程的阻力损失，整套装置的安装边界避开了天车吊运钢包的走行路径，旋转过程中设备最外端与钢包外壁的安全距离保持在300mm以上，防止作业过程中发生碰撞干涉。管道侧面预留压缩空气吹扫接口，可定期接入压缩空气对管道内壁积尘进行吹扫，减少日常维护的工作量。

　　不同于固定式集烟罩需要覆盖整个钢包作业区域的大体积设计，这套旋转式提取装置仅跟随钢包的作业位置移动抽吸口，在同等集烟效率下，配套风机的风量需求可降低40%左右，同时减少了车间内的固定设备遮挡，方便现场操作人员观察钢包作业状态。装置的回转驱动采用低速大扭矩减速电机，启停过程设置缓速缓冲，避免管道晃动造成连接部位松动，所有外露的转动部位都设置安全防护壳，符合炼钢车间的设备安全防护要求。在钢包倾翻倒渣的作业工况下，抽吸口可同步调整至钢包倾翻侧的上方，对准倒渣时瞬间涌出的高浓度烟气区域，解决了常规固定罩无法覆盖动态倾翻工位烟尘的痛点。

　　安装时需提前核对钢包回转台的中心位置与设备底座的安装同轴度，误差控制在5mm以内，避免旋转过程中出现抽吸口对位偏差。管道与车间主除尘管道的连接段采用耐高温柔性软连接，补偿设备旋转过程中的管道位移，同时隔绝主管道的振动传递。整套结构没有复杂的异形零部件，大部分构件采用标准管材与法兰拼接，加工制作难度低，现场安装时可根据实际工位的空间条件调整弯管的拼接角度，适配不同车间的布局差异。
