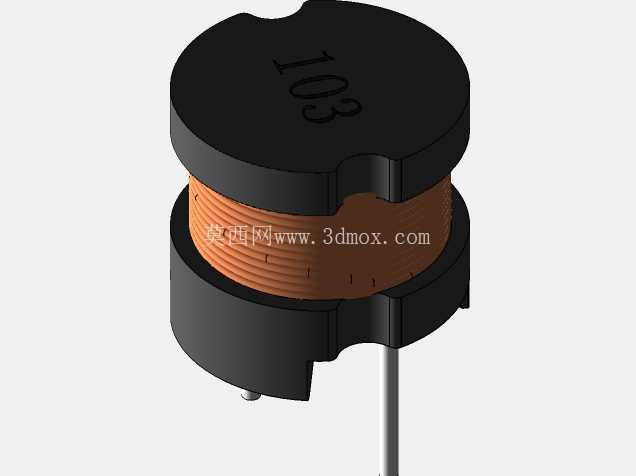

PDL8075D贴片鼓芯功率电感三维结构

　　这款鼓芯电感的三维结构还原，完全贴合量产贴片功率电感的实际装配逻辑，建模时优先考虑了PCB布局阶段的安装边界校验需求，能直接导入电源类产品的PCB装配文件做干涉检查。从实际应用场景来看，这类电感主要覆盖DC-DC转换回路的储能需求，常见于消费类电源适配器、车载辅助供电模块、工业控制板卡的前端滤波回路，在小体积开关电源里承担续流、滤除纹波电流的核心作用，相比传统工字电感，鼓芯结构的磁屏蔽效果更优，能降低对周边敏感器件的电磁辐射干扰。

　　建模过程中，外形尺寸严格参照量产规格的公差带做了还原，上下两个圆形磁盖的边缘做了对称的缺口设计，这部分结构并非装饰，而是绕线工序中固定漆包线起止端的定位结构，能避免绕线过程中线包偏移导致的电感量公差超标，同时贴片引脚的伸出长度、焊盘端的平面度都做了写实还原，引脚根部与磁芯的衔接处做了圆弧过渡，对应实际生产中的点胶固定结构，能避免引脚受外力时出现根部断裂的问题。中间的线包部分，还原了多层密绕的漆包线排布，线层之间的细微间隙也做了体现，这部分细节在做热仿真时能更准确计算线包的散热面积，避免仿真时把线包当成实心导体导致的温升计算偏差。

　　从设计思路来看，这类鼓芯电感的结构核心是在有限的安装高度内最大化磁芯有效截面积，上下磁盖的直径比中间线包略大，形成半闭合磁路，相比开磁路的工字电感，相同电感量下的直流电阻可以做的更小，大电流工况下的温升表现更好。安装边界方面，模型保留了引脚末端的倒角，对应SMT贴装时的导入需求，能避免贴装吸嘴取料时的定位偏差，磁芯底部与PCB表面的预留间隙也做了准确还原，这个间隙是为了避免焊接时焊锡爬到磁芯表面形成应力集中，同时也能提升焊接后焊点的可靠性检查便利性。

　　在结构细节上，磁芯表面的标识字符做了凹陷处理，对应实际产品的激光打标效果，字符深度控制在0.1mm以内，避免打标过深损伤磁芯结构导致的磁导率下降。磁盖与中间鼓芯磁柱的配合面做了微小的错位还原，对应实际生产中磁芯组装的公差累积，不会出现理想建模下的完全零间隙配合，更贴近真实量产零件的装配状态。引脚的材质还原区分了金属引脚与表面镀锡层的结构差异，在做焊接仿真时可以准确设置不同材料的热传导参数，提升仿真结果的参考价值。

　　对于电源类产品的结构设计人员来说，这个模型可以直接用于PCB布局阶段的高度校验，避免出现电感与外壳、散热片等周边结构的干涉，同时准确的外形轮廓也能用于产品BOM阶段的空间预估，提前判断板卡的堆叠空间是否满足需求。对于电感选型人员来说，模型还原的结构细节可以直观对比不同厂商同规格电感的结构差异，比如磁盖缺口位置、引脚成型角度这些细节，会直接影响SMT贴装的良率，提前通过三维模型确认这些细节，能避免选型后出现贴装适配问题。
