污泥处理工况用叉型导流阀芯结构

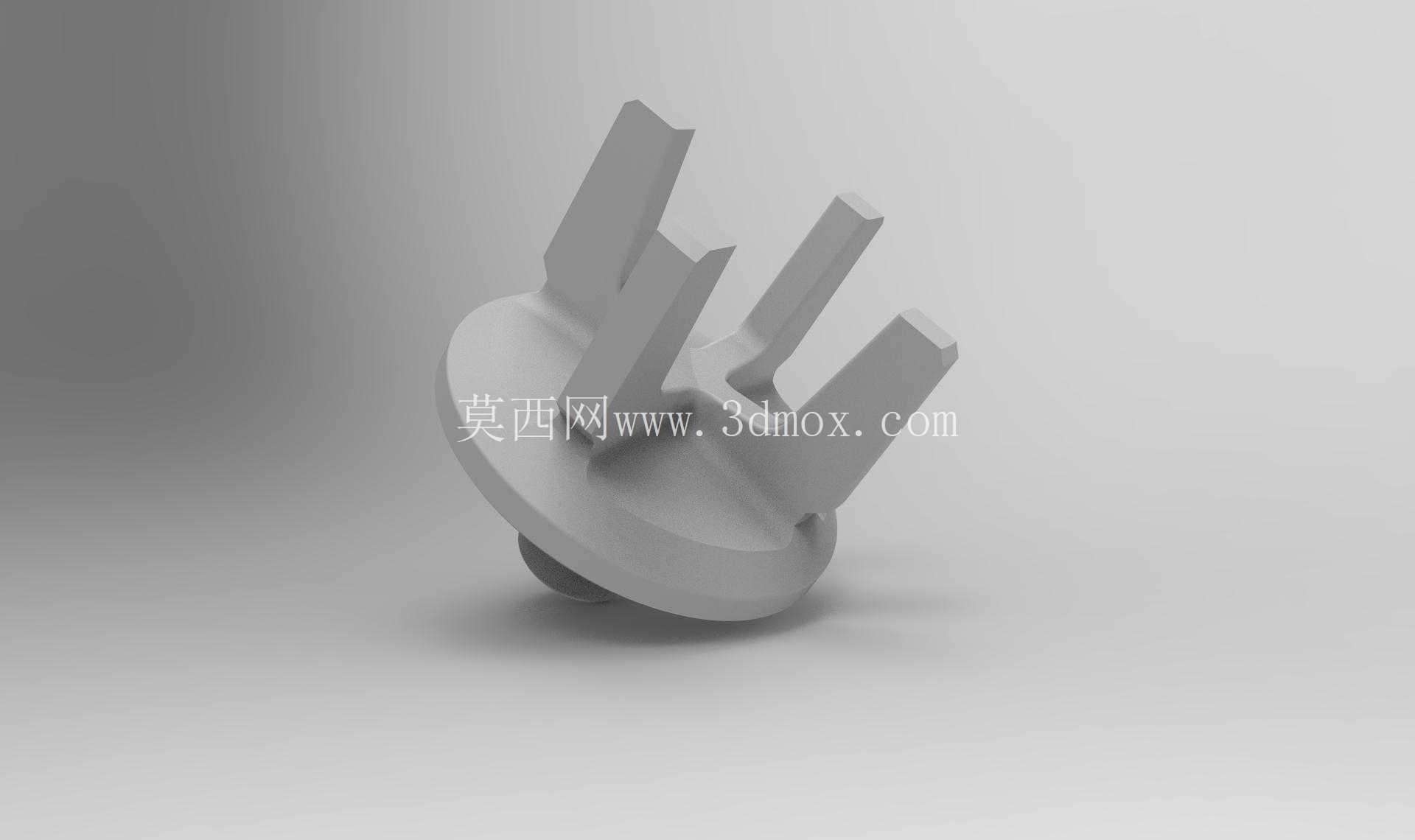

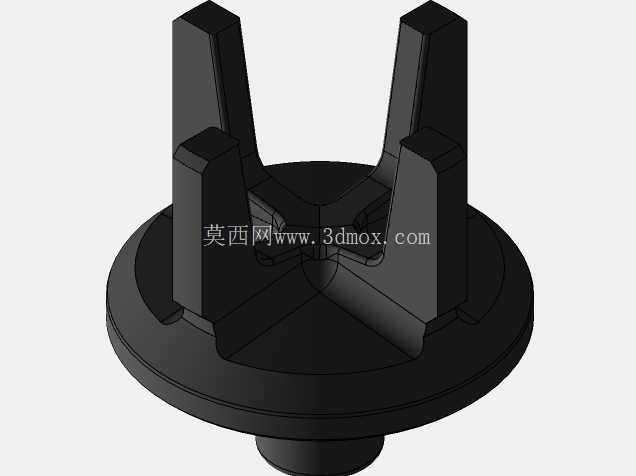

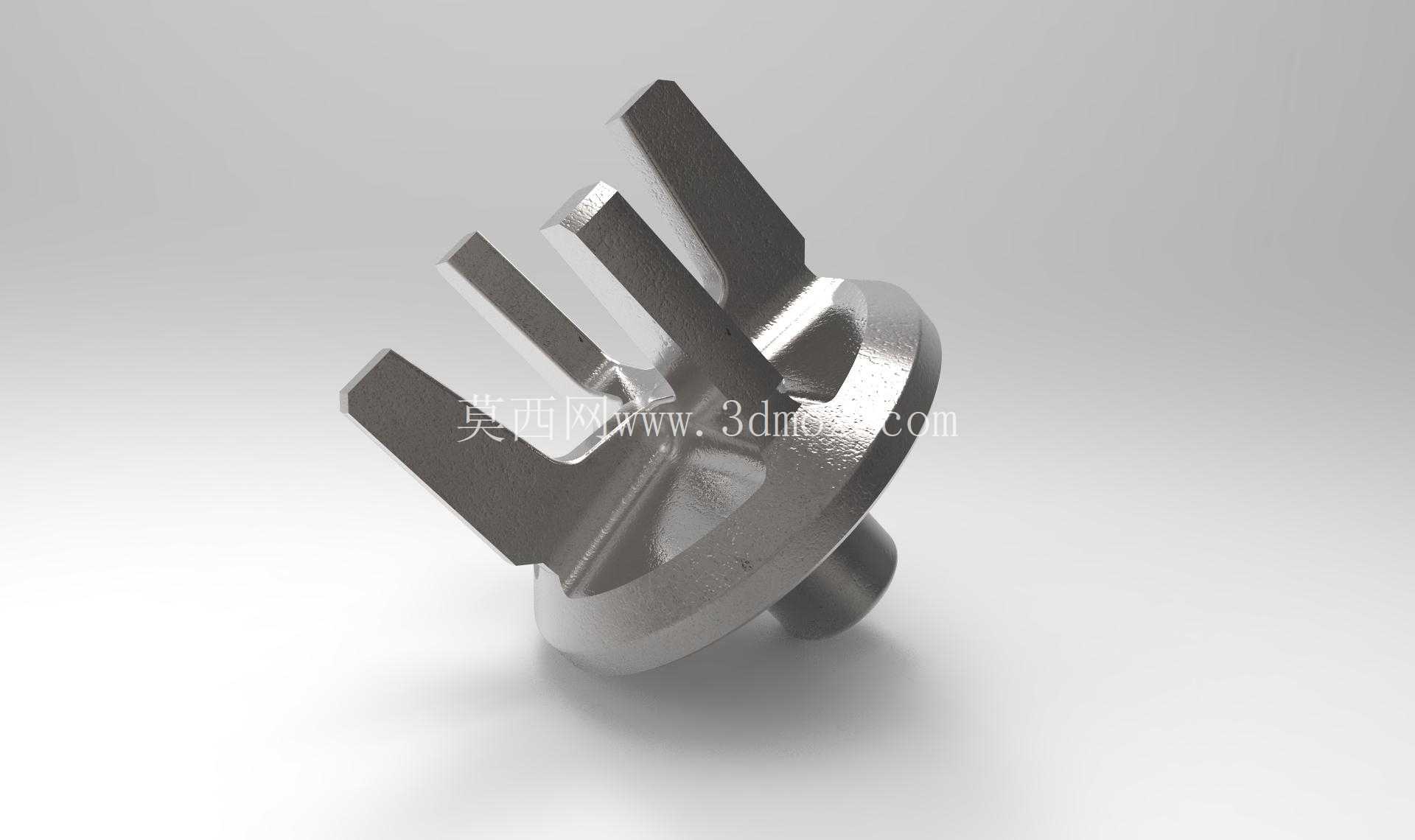

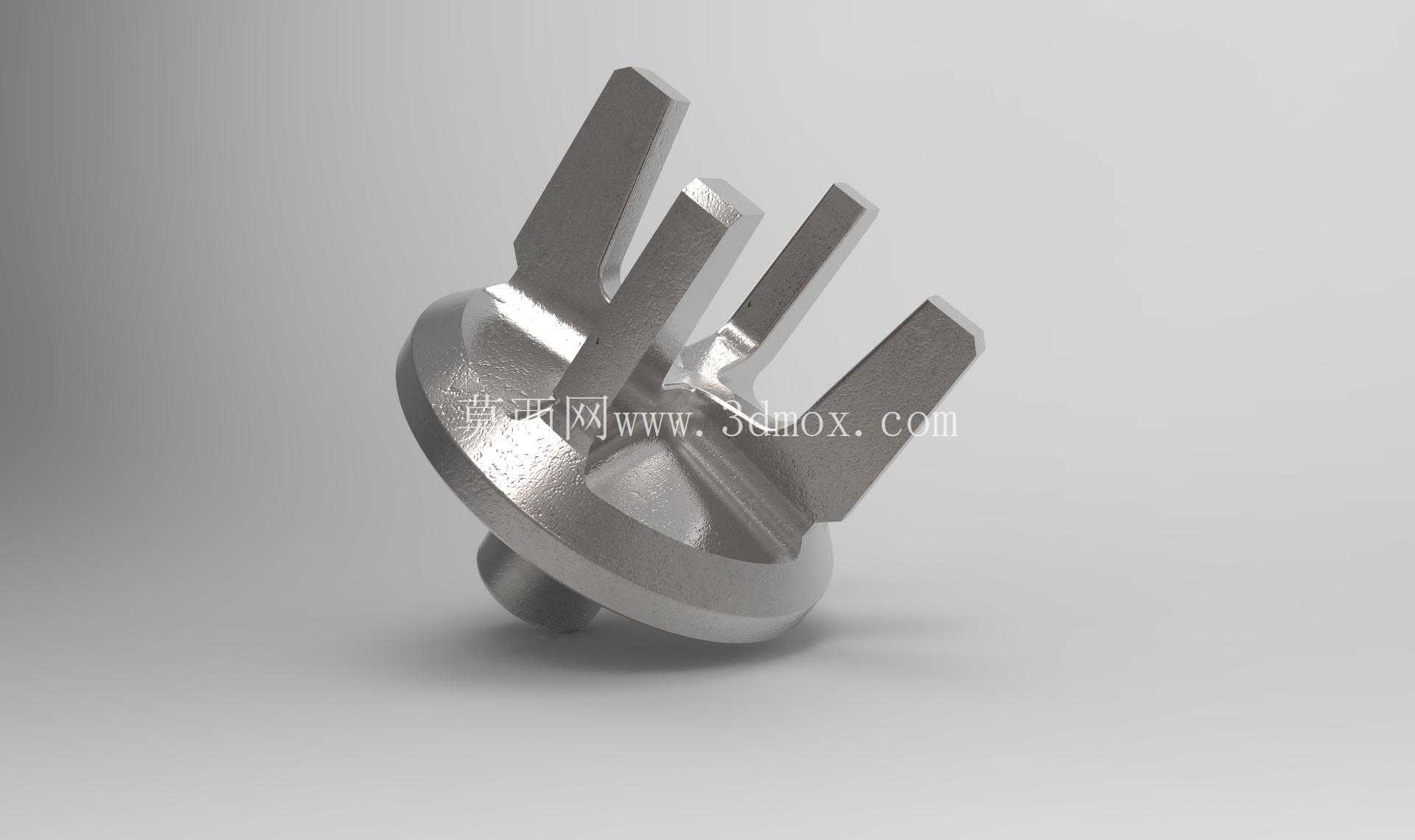

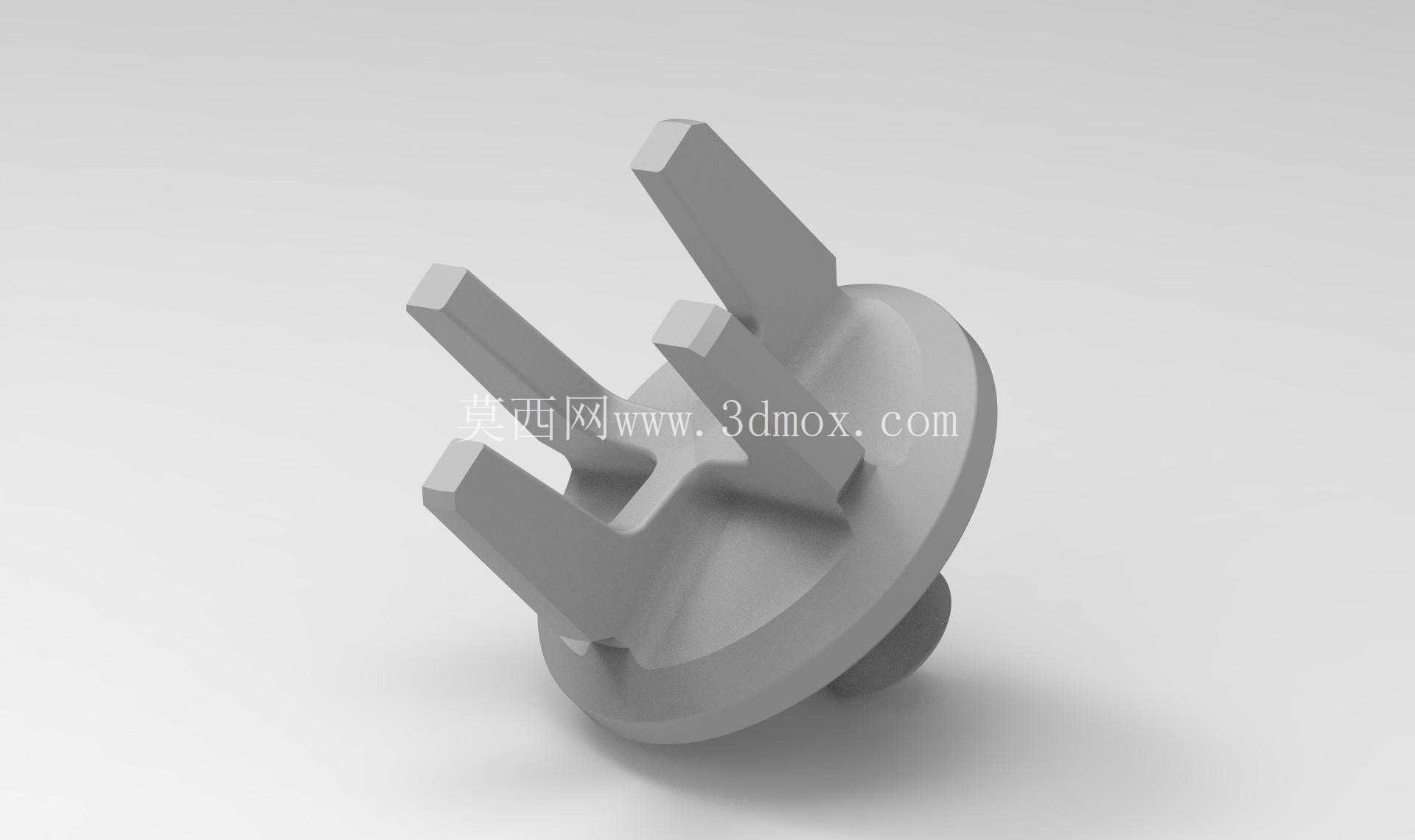

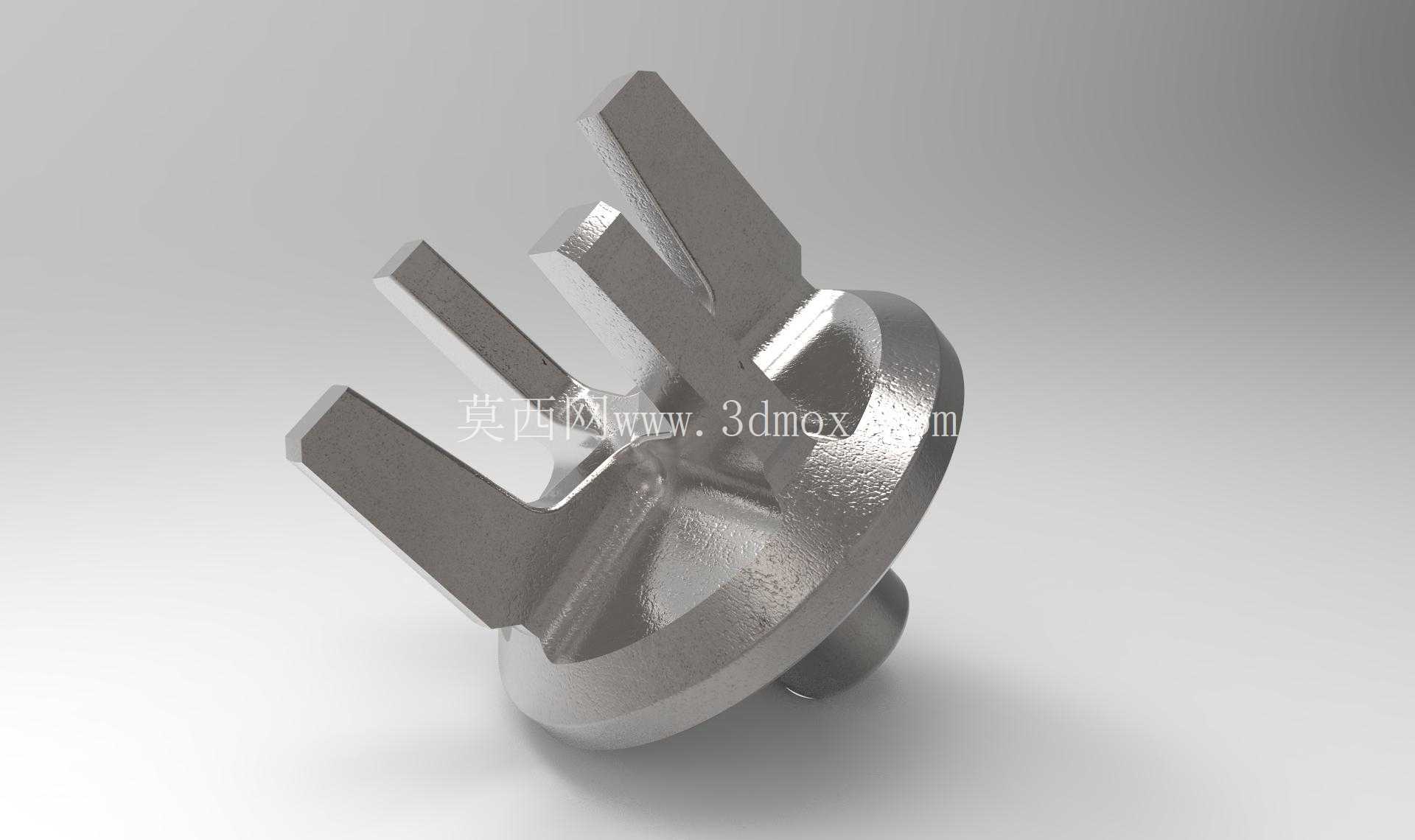

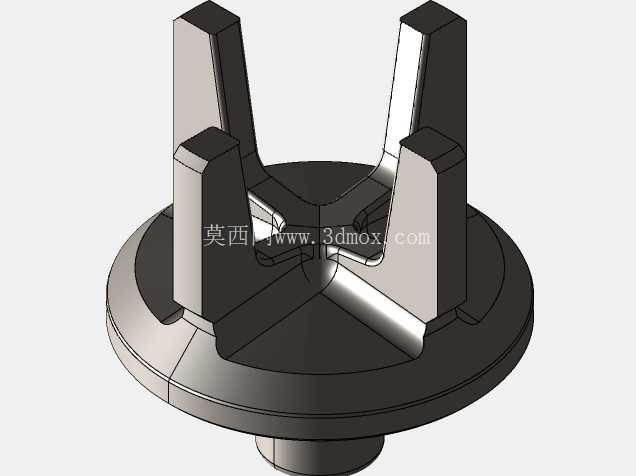

　　在市政污泥处置、工矿企业含固流体输送管线中，常规截止类阀件常因介质裹挟的纤维、硬质颗粒卡滞密封副，出现启闭扭矩陡增、密封面冲蚀磨损过快的问题，这款叉型结构的阀芯正是针对这类高含固、高磨损工况做的定向结构优化。从结构形态来看，该阀芯采用圆盘基座搭配径向伸出的三爪式叉型导流结构，基座尾部设置同轴定位轴段，用于和阀杆驱动端做周向固定配合，安装时需保证定位轴段与阀杆安装孔的同轴度公差控制在0.05mm以内，避免启闭过程中出现偏磨。

　　叉型爪部的边缘做了15°的倒角过渡，并非尖锐直角结构，这个细节设计是为了在阀芯旋转启闭过程中，对介质内缠绕的纤维类杂物起到主动梳理、剪切的作用，避免长纤维缠绕在阀芯转动副位置造成卡滞，同时爪部之间的通流槽采用等宽圆弧过渡设计，通流截面沿介质流动方向做渐扩处理，能有效降低含固介质流过时的局部阻力，减少颗粒对阀芯表面的冲蚀角度，延长部件使用寿命。从安装边界来看，阀芯圆盘基座的外径需匹配阀座的密封通径，常规适配DN50-DN150通径的污泥输送管路，安装时基座端面与阀座密封面的贴合间隙需控制在0.03mm以内，保证关闭状态下的密封性能，尾部定位轴段的长度需适配阀腔内部的安装空间，避免阀杆行程到位后出现顶死或者密封不严的问题。

　　实际工况应用中，这类阀芯多用于污泥输送泵的出口控制阀段、柱塞泵进料端的止回结构，以及污水处理厂污泥脱水工段的输送管线上，相比普通平面密封的阀芯，叉型结构在启闭过程中不会因为颗粒堆积在密封面位置导致关闭不严，爪部的结构还能在阀芯转动时对阀座密封面起到一定的刮除清洁作用，把附着在密封面上的污泥颗粒刮落随介质带走，减少密封面的磨粒磨损。设计过程中，针对阀芯的受力情况做了结构强化，叉型爪部与圆盘基座的连接位置做了R3的圆角过渡，避免应力集中导致爪部在高压介质冲击下出现断裂，整个阀芯的过流表面粗糙度控制在Ra1.6以下，减少污泥介质的附着挂壁，降低启闭时的运动阻力。

　　在三维建模阶段，需要重点校验叉型爪部的转动干涉边界，保证阀芯在0-90°旋转启闭的全行程中，爪部边缘与阀腔内壁、加强筋位置的最小间隙不小于2mm，防止大尺寸硬质颗粒卡入间隙造成阀芯抱死，同时要核算介质作用在阀芯表面的水推力矩，匹配对应规格的驱动执行器扭矩，避免出现启闭扭矩不足的问题。这类结构的阀芯相比传统球阀、闸板阀的启闭件，流通路径更短，介质中的固体杂物不容易在阀腔内沉积，尤其适合含固率在15%-30%之间的污泥、矿浆类介质输送场景，日常维护时仅需检查密封面的磨损量以及定位轴段的配合间隙，无需整体拆解阀件即可完成易损件更换，能有效降低工况现场的维护工作量。
