多功能集成式游戏模拟驾驶方向盘结构

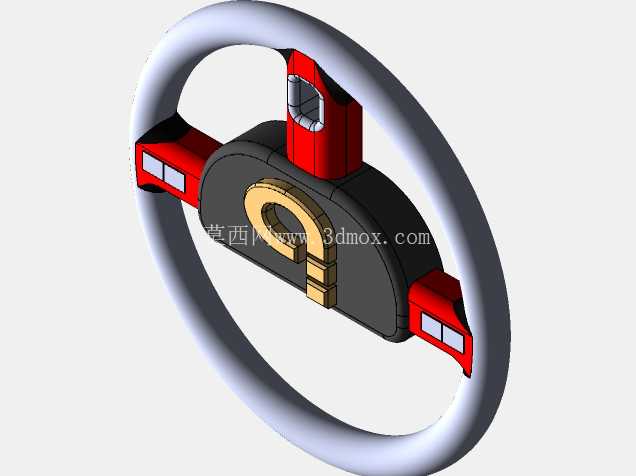

　　这款方向盘结构的设计，最初是面向模拟驾驶实训、民用游戏外设两个核心场景做的方案，在做结构拆解的时候，首先要考虑的就是握持区域的人机工程边界——轮圈采用类椭圆的闭合环结构，截面做了32mm直径的圆弧过渡，完全贴合成年男性手掌自然握持的曲率，长时间握持操作不会产生局部压应力集中的问题，轮圈表面预留了软质包覆层的安装厚度，后续可以根据使用场景匹配橡胶、真皮等不同摩擦系数的包覆材料，避免操作过程中打滑。

　　轮辐部分没有采用传统乘用车三辐或者四辐的对称布局，而是做了三向非对称的功能集成设计，正上方的凸起结构是快拆连接座，内部做了内六角花键的咬合结构，和转向基座的输出轴配合的时候，可以实现无间隙传动，花键的啮合长度做到了28mm，能够承受模拟驾驶过程中最大15N·m的瞬时转向力矩，不会出现松旷或者打滑的问题，连接座周边做了1.5mm的倒角过渡，避免安装的时候刮伤基座表面的涂装。左右两侧的凸起模块是功能按键的安装位，每个模块预留了两个矩形按键的安装槽，槽位内部做了卡扣定位结构，不需要额外打螺丝就可以固定按键PCB板，按键的按压行程预留了1.2mm，触发压力设置在2.5N，符合日常操控的按压反馈习惯，模块外侧做了红色的高亮装饰面，和黑色的基座、浅灰色的轮圈形成视觉区分，方便操作者在视线不离开屏幕的情况下，通过触觉快速定位按键位置。

　　中心区域的盖板做了内凹的造型设计，中间预留了品牌标识或者功能旋钮的安装空间，盖板和内部基座采用卡扣连接，拆卸的时候不需要专用工具，方便后期维护内部的线路板或者连接结构，盖板下方的空腔用来布置转向信号的传输线路、按键的连接线束，所有走线都做了理线卡槽的设计，转向过程中线束不会和轮圈、轮辐发生摩擦干涉，避免长时间使用出现线路破损的问题。

　　从安装边界来看，整个方向盘的最大外径是320mm，和入门级民用赛车的方向盘尺寸保持一致，安装的时候距离基座安装面的突出厚度是120mm，不会因为厚度过大影响操作者的腿部空间，不管是搭配桌面夹装的模拟驾驶基座，还是搭配专业的赛车模拟座舱，都能留出足够的操作余量。转向的连接基准面做了平面度0.1mm的公差要求，和基座贴合的时候不会出现偏摆，转动过程中整个轮圈的径向跳动量控制在0.3mm以内，转向手感不会出现卡顿或者偏心的问题。

　　在实际应用场景中，这款结构既可以用在驾校的模拟驾驶实训设备上，替代传统的实车方向盘降低实训成本，也可以用在民用的游戏模拟驾驶外设上，兼顾结构强度和外观的辨识度，设计过程中特意把所有的安装卡扣、连接孔位都做了通用化设计，不需要开模定制特殊的连接件，用标准的紧固件就可以完成整盘的装配，后期如果要调整按键布局或者更换连接结构，只需要更换对应的轮辐模块就可以实现，不需要重新制作整个轮圈，能够有效降低后续的改型成本。轮圈部分采用空心结构设计，在保证结构强度的前提下尽可能降低整体重量，整盘重量控制在850g左右，转向的时候不会因为自重过大增加基座的负载，也不会因为太轻出现转向发飘的手感，转动过程中的转动惯量和真实家用乘用车的方向盘转动惯量接近，能够给操作者提供更真实的转向反馈。
