3.4kW户用光伏储能逆变设备结构设计

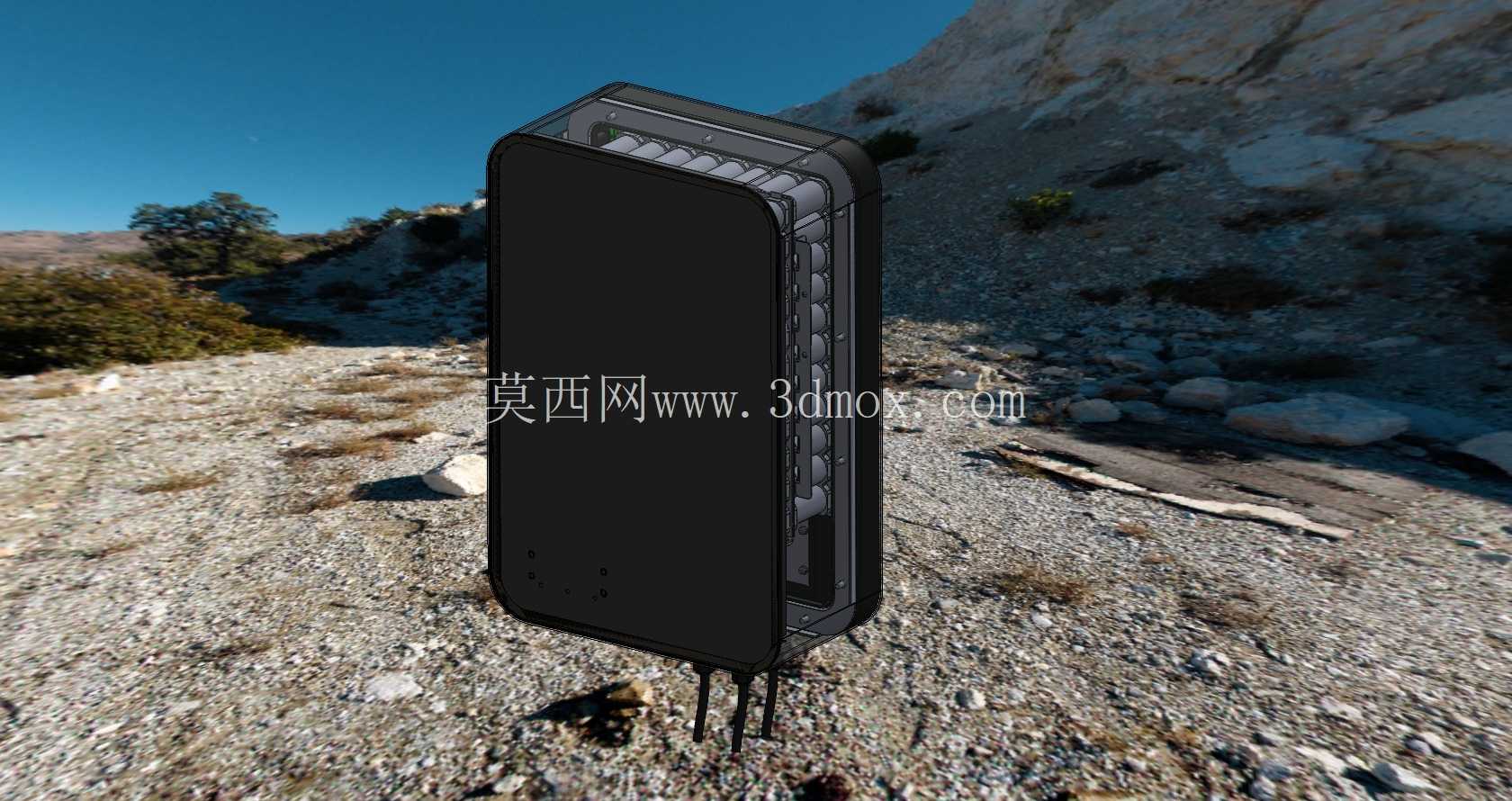

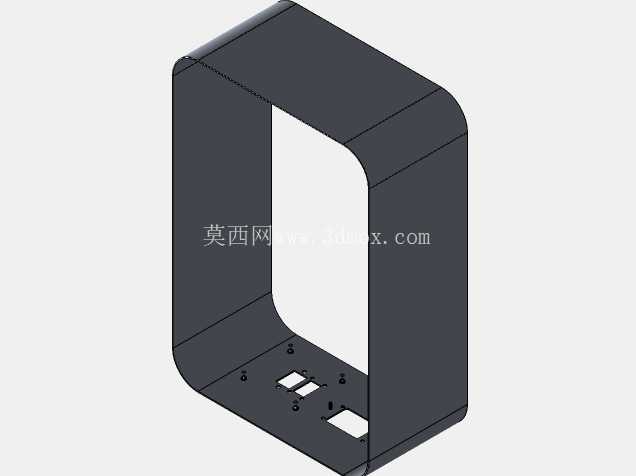

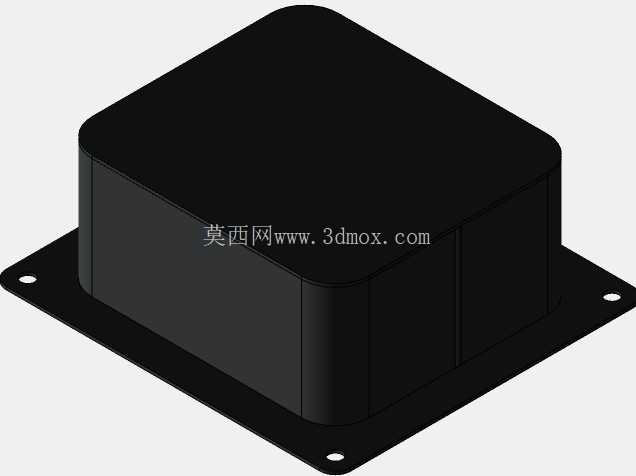

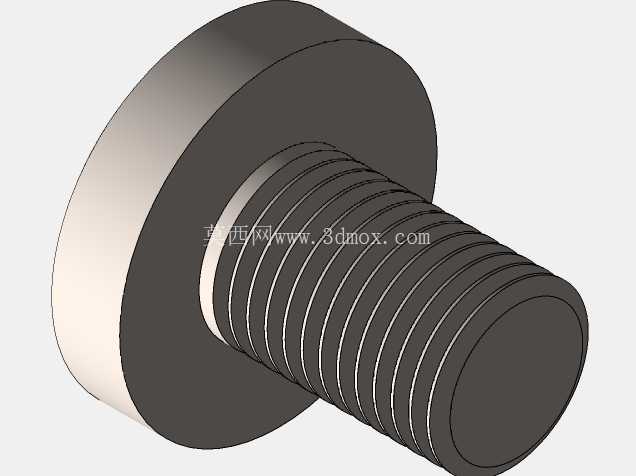

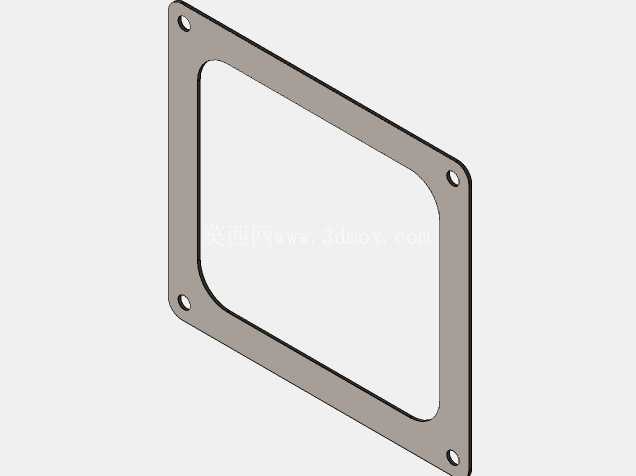

　　这套3.4kW功率等级的光伏储能逆变设备，核心应用场景覆盖独栋住宅、小型分布式工商业屋顶光伏配套、离网型户外供电站点等场景，承担光伏阵列直流电到 household 可用交流电的转换功能，同时兼顾储能电池组的充放电管理，实现光伏自发自用、余电存储、电网断电时离网供电的多重功能。从结构设计逻辑来看，整机采用壁挂式安装形态，外壳主体做了圆角过渡处理，既避免安装运维过程中尖锐边角造成的磕碰损伤，也能在户外壁挂场景下降低风阻带来的结构应力，外壳前盖为快拆式无外露螺丝设计，运维时无需完全拆卸整机即可完成内部功率模块、滤波元件的检修更换。

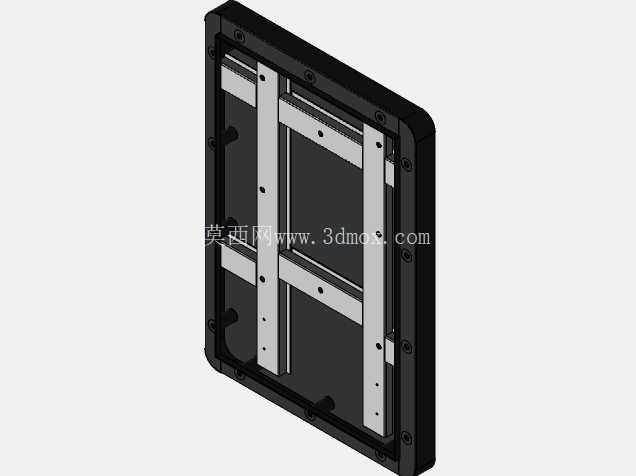

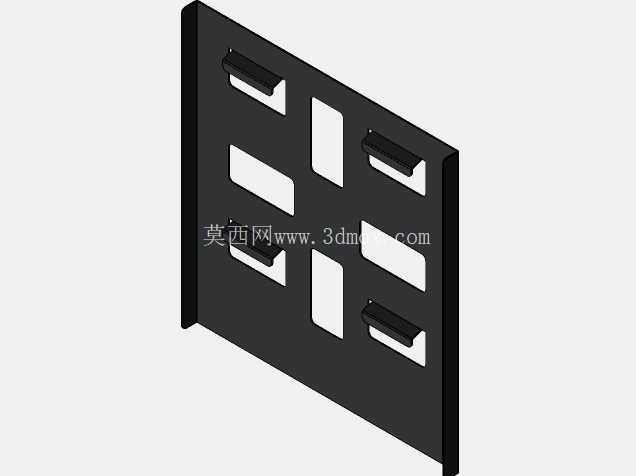

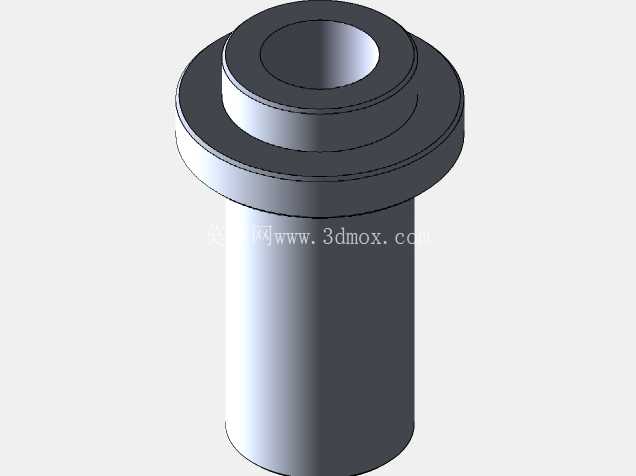

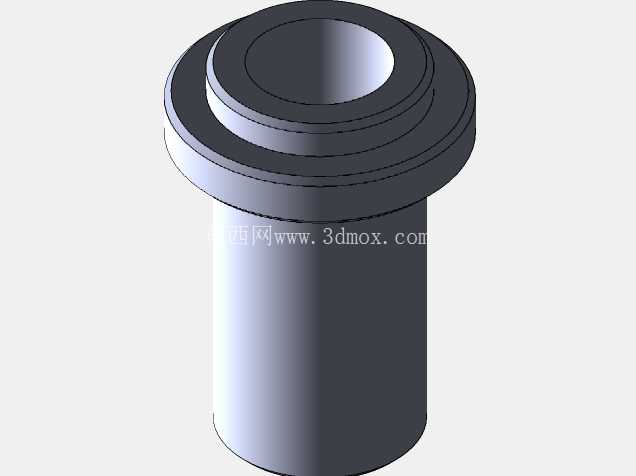

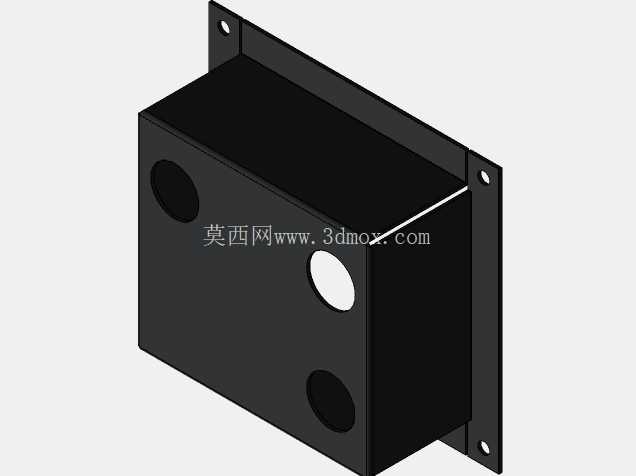

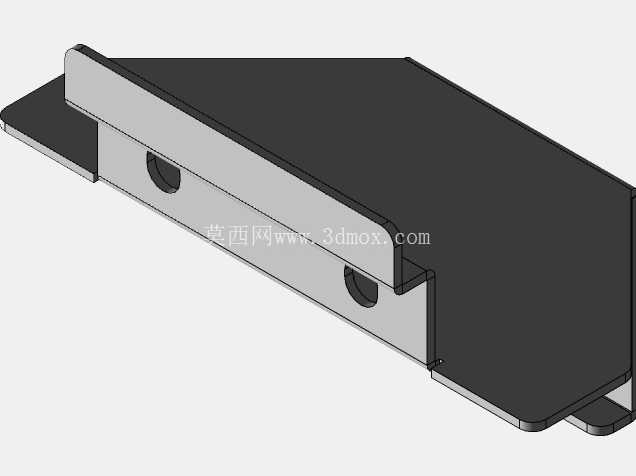

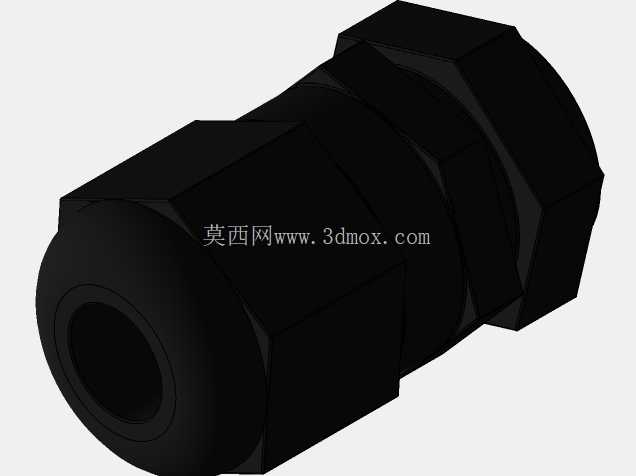

　　内部腔体采用分层布局，上层排布直流输入接线端子、MPPT跟踪模块与EMI滤波单元，中层为核心逆变功率桥与驱动板卡，下层预留交流输出接线区与散热风道进风口，功率器件与铝制散热基板之间填充高导热硅脂，散热基板直接贴合外壳背部的壁挂安装面，借助安装墙面辅助散热的同时，独立的轴流风道从底部进风、侧部出风，在40摄氏度环境温度下可保证功率器件结温控制在安全阈值内。安装边界方面，整机背部预留四个符合壁挂承重标准的挂装孔位，孔位间距适配常规户外配电壁挂支架的通用尺寸，整机厚度控制在180mm以内，突出墙面的距离不会对户外通道通行造成阻碍，底部预留的线缆格兰头位置，距离墙面安装基准面留有足够的线缆弯曲半径空间，避免直流、交流线缆过度弯折造成的线芯损伤或绝缘层破损。

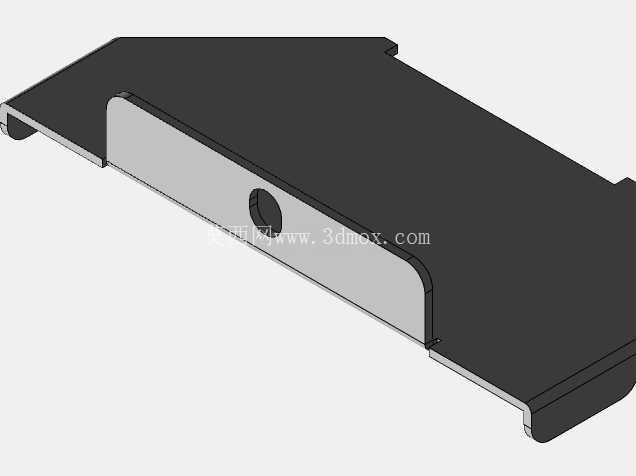

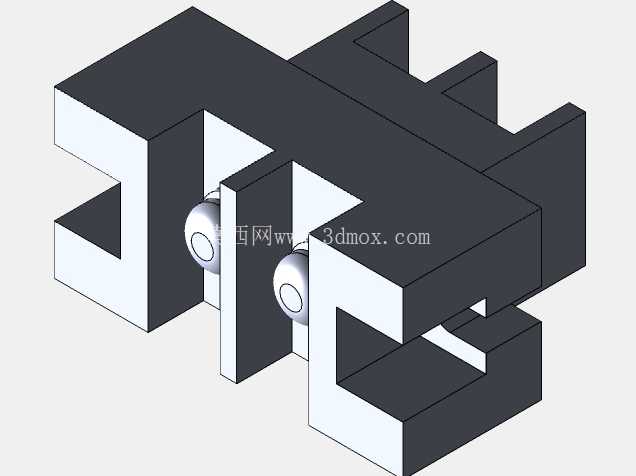

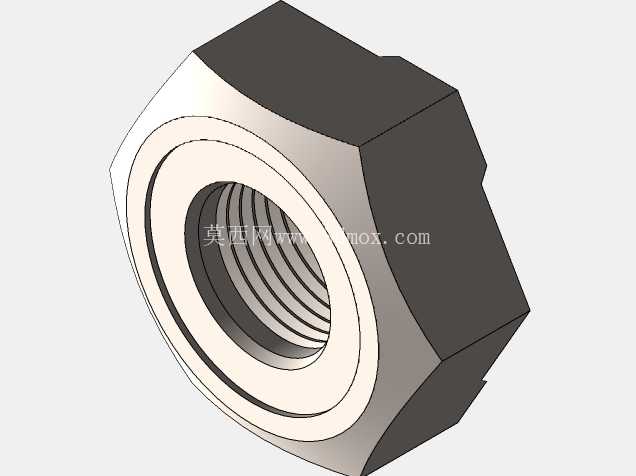

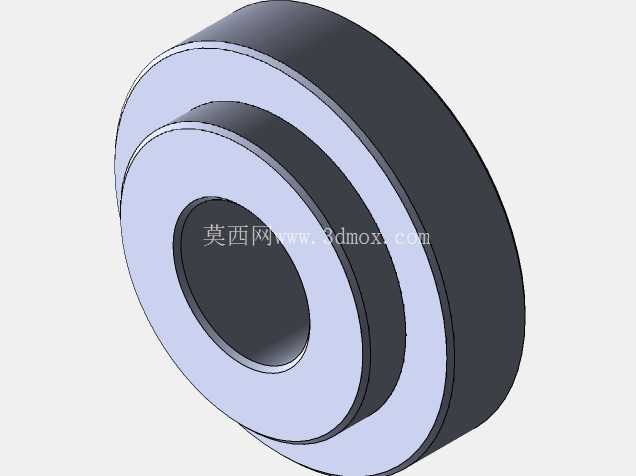

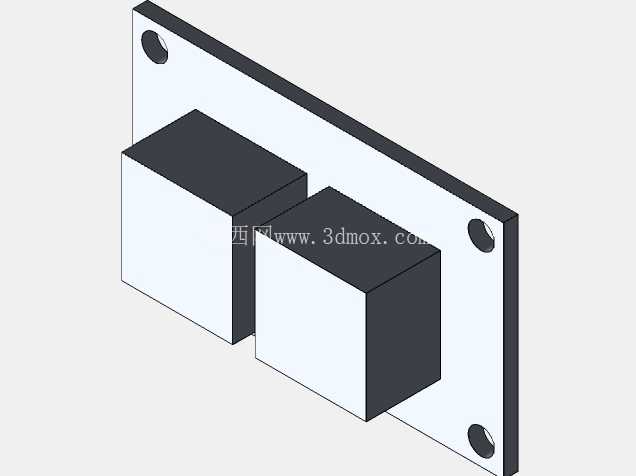

　　从功能实现的结构匹配来看，前盖内侧预留了状态指示灯、显示屏的安装定位柱，无需额外增加固定支架即可完成人机交互组件的装配，内部强弱电走线区域设置了独立的理线卡扣与隔离筋，将高压直流走线、低压控制走线完全分隔，避免电磁干扰造成的控制信号误触发，同时满足电气安规的爬电距离要求。设备侧面预留了通讯接口的安装位，可扩展接入光伏监控系统、储能BMS系统，实现运行数据的实时上传与远程参数调整。在结构强度设计上，外壳采用1.2mm厚的冷轧钢板冲压成型，表面做户外级喷塑处理，可适应沿海高盐雾、内陆高沙尘的户外安装环境，内部安装板采用镀锌钢板材质，所有板卡固定位都设置了接地柱，保证整机等电位连接，满足户外电气设备的防雷接地要求。

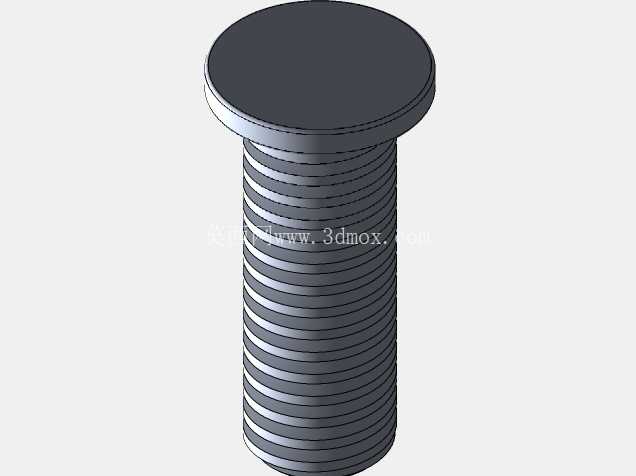

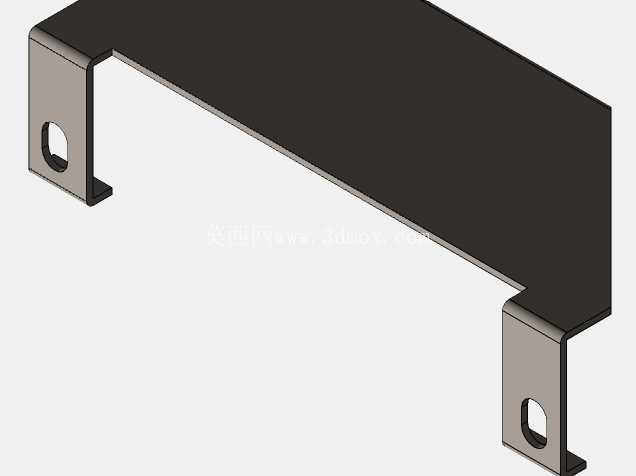

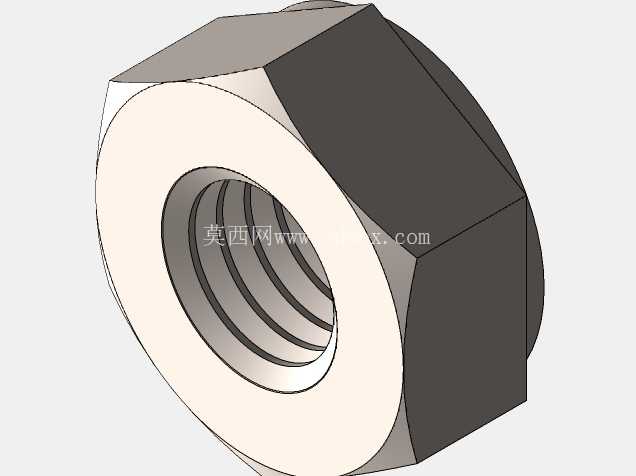

　　考虑到户用场景的运维便利性，整机的重量控制在单人可独立挂装的范围内，挂装孔位做了上宽下窄的导向设计，安装时可先将设备挂入支架上端的挂钩，再锁紧下部的固定螺丝，降低高空壁挂作业的操作难度。内部功率模块的固定采用模块化快装结构，当某一路MPPT或逆变单元出现故障时，可直接拔出对应模块更换，无需拆解整机布线，大幅缩短户用场景下的故障停机时间。风道设计上做了防尘滤网的快拆结构，运维人员可定期从设备下部抽出滤网清理积尘，无需打开设备前盖即可完成日常维护操作，适配普通用户无专业工具的日常运维需求。
