单缸汽油发动机曲柄连杆组件结构设计

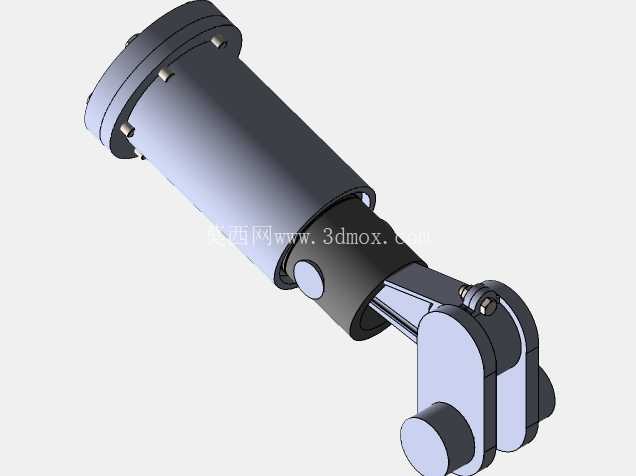

　　这套单缸汽油发动机组件的三维结构，核心围绕小型内燃动力的做功传递逻辑搭建，适配通用小型汽油动力设备的配套需求，常见于小型园林机械、便携发电机组、迷你代步机具这类对动力单元体积、重量有严格限制的应用场景。整套组件的结构排布完全遵循四冲程汽油发动机的做功传递路径，从缸体端的密闭燃烧腔到动力输出端的曲柄摆臂，每一处配合面的公差预留都经过实际装配逻辑校验，没有冗余的装饰性结构，所有几何特征都服务于动力传递、运动避让、装配定位这三个核心需求。

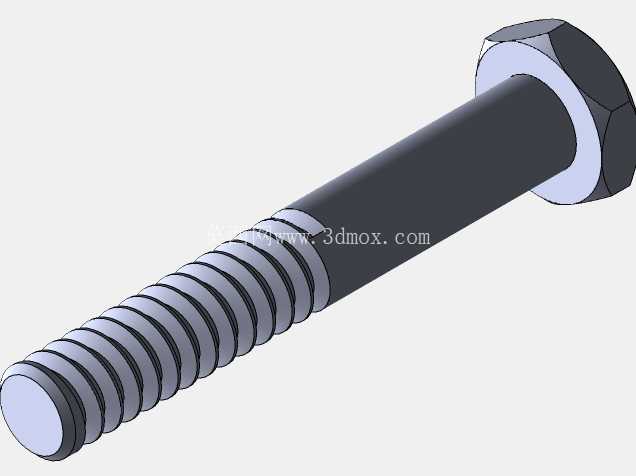

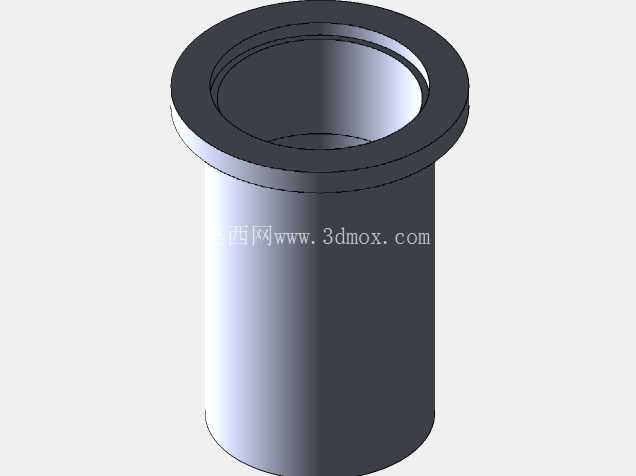

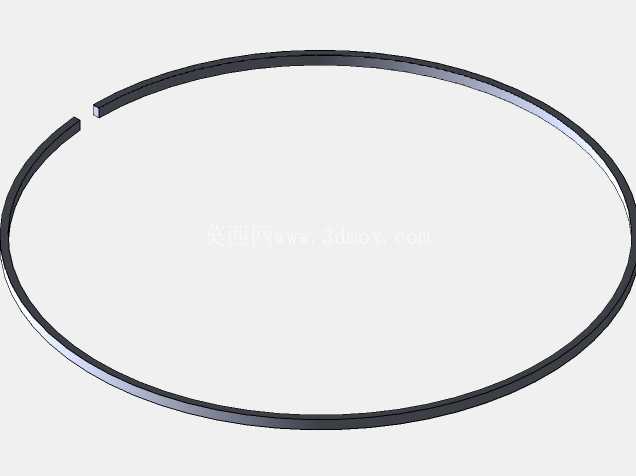

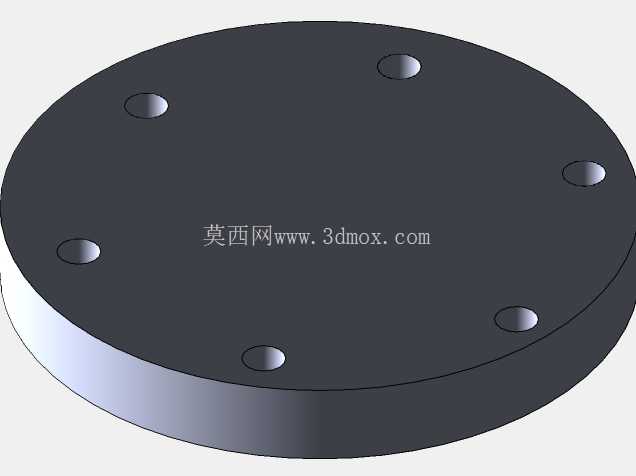

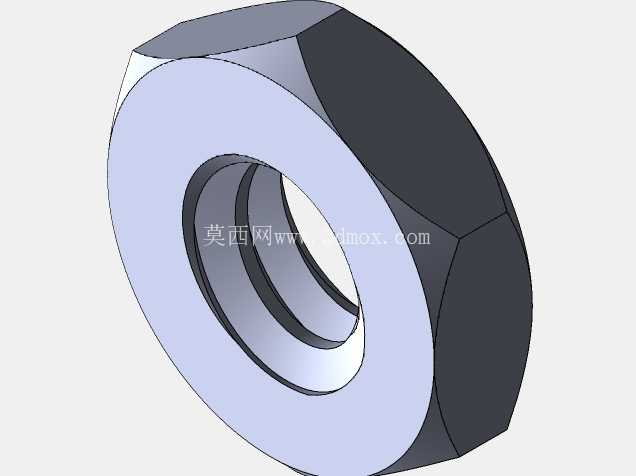

　　从结构设计思路来看，首先确定的是缸筒部分的长径比，这类小排量单缸汽油机不需要追求过高的升功率，反而要优先保证低转速下的扭矩输出稳定性，因此缸筒内径与活塞行程的比值控制在0.85左右，既可以避免活塞侧压力过大导致的缸壁偏磨，也能让混合气在燃烧室内有足够的涡流形成空间，提升低速燃烧效率。缸筒外侧的紧固螺栓孔采用均匀圆周排布，一共6处M6规格的螺纹孔，对应端盖的密封面预留了0.3mm的密封垫安装槽，安装时可以配合耐油石棉垫实现燃烧腔的静态密封，避免高压燃气泄漏。缸筒外壁没有设计额外的散热鳍片，是因为这套结构默认适配强制风冷的导风罩安装场景，外壁的圆柱度公差控制在0.02mm以内，能够保证活塞环在往复运动过程中的贴合度，减少窜气概率。

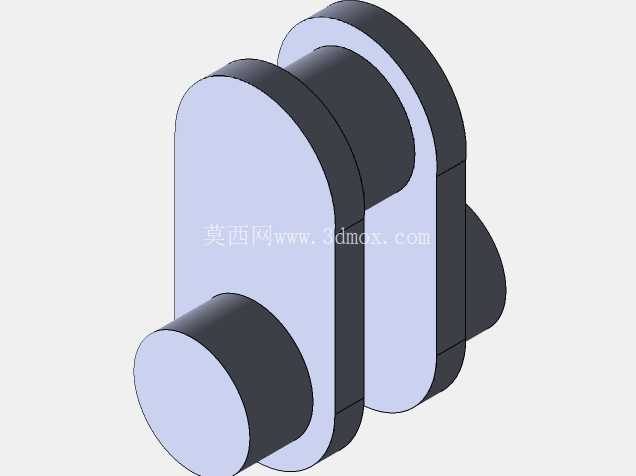

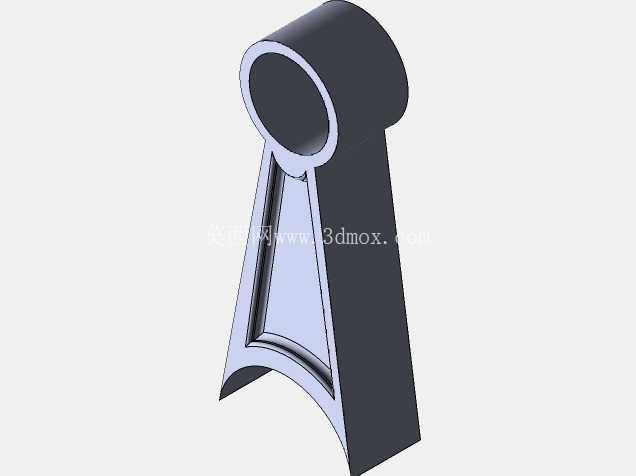

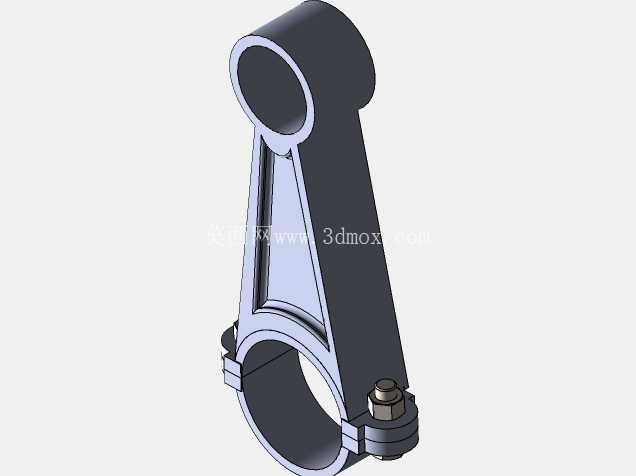

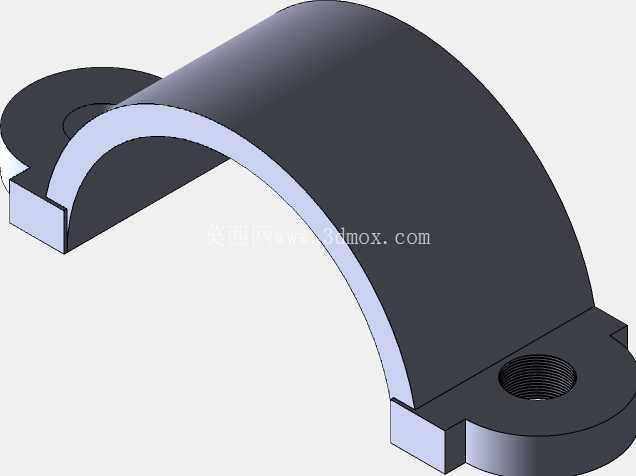

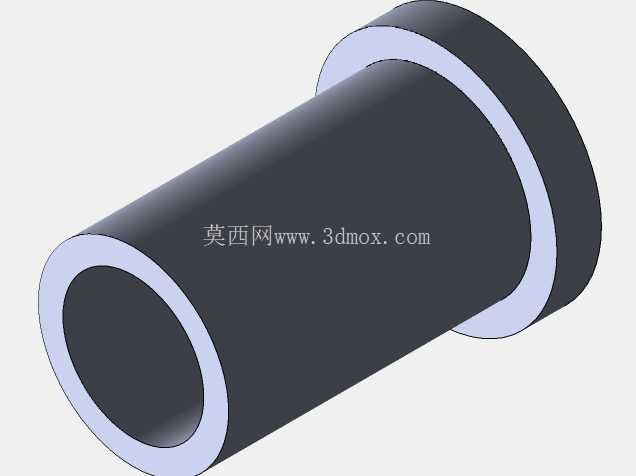

　　连接缸体与输出端的曲柄连杆部分，是整套结构的运动核心，连杆小头通过活塞销与活塞内部的销座配合，销座两侧预留了卡簧安装槽，可以限制活塞销的轴向窜动，避免销端刮蹭缸壁。连杆大头采用剖分式结构，配合轴瓦与曲柄销连接，曲柄销的表面粗糙度要求达到Ra0.8，能够减少连杆大头转动过程中的摩擦损耗。曲柄部分的配重块采用偏心圆弧设计，配重质量经过往复惯性力平衡计算，能够抵消活塞往复运动产生的一阶惯性力，降低整机运行过程中的振动幅度，这一点对于便携类动力设备尤为重要，过大的振动不仅会影响操作人员的使用体验，还会导致整机连接螺栓的松脱，缩短设备使用寿命。

　　输出端的连接轴采用标准平键连接结构，轴径尺寸匹配通用小型动力的输出接口规格，安装边界上，整套组件从缸体端面到输出轴端面的总长度控制在180mm以内，最大回转直径不超过80mm，安装时只需要固定缸体端的法兰面即可，不需要额外的辅助支撑结构，适配性较强。在运动干涉校验上，整套模型已经完成了全行程的运动仿真，活塞在上止点时不会与缸盖发生碰撞，在下止点时活塞环不会脱出缸筒下端面，连杆摆动过程中不会与缸筒内壁、曲轴箱侧壁发生刮蹭，所有运动部件的安全间隙都预留了至少1.5mm，能够容纳加工误差与热膨胀带来的尺寸变化。

　　从实际用途来看，这套结构可以作为小型通用动力的核心组件参考，也可以用于教学场景下的内燃机结构演示，帮助初学者理解四冲程发动机从燃气压力到旋转动力的传递过程。结构上没有采用复杂的可变配气、增压等附加结构，完全是基础款单缸汽油机的核心运动组件，结构简单可靠，维护成本低，对于入门级的结构设计人员来说，能够通过这套模型理解往复式动力机械的设计逻辑，掌握运动部件的公差预留、干涉校验、惯性力平衡等基础设计方法。在装配逻辑上，整套组件遵循从内到外的装配顺序，活塞连杆组从缸筒下端装入后再连接曲柄部分，最后封上曲轴箱侧盖，不需要特殊的专用工装，普通的套筒扳手即可完成整机装配，符合小型动力设备的量产装配要求。
