民航客机涡轮喷气发动机外观结构设计

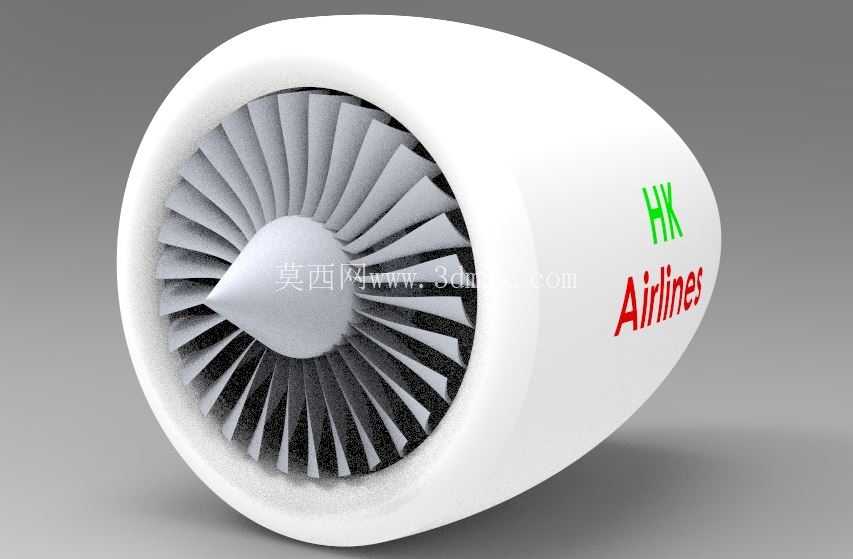

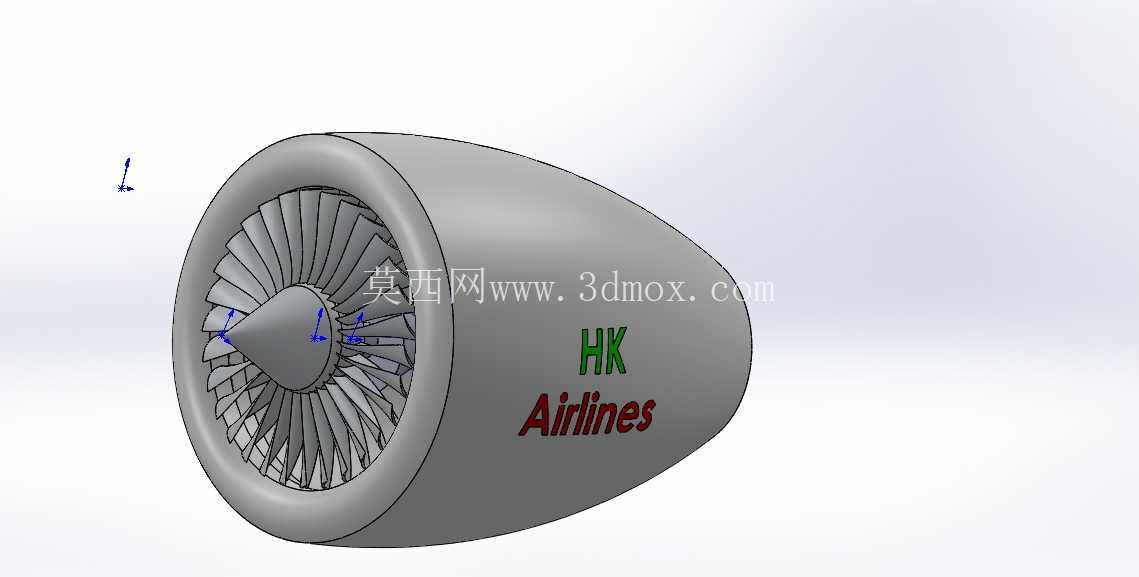

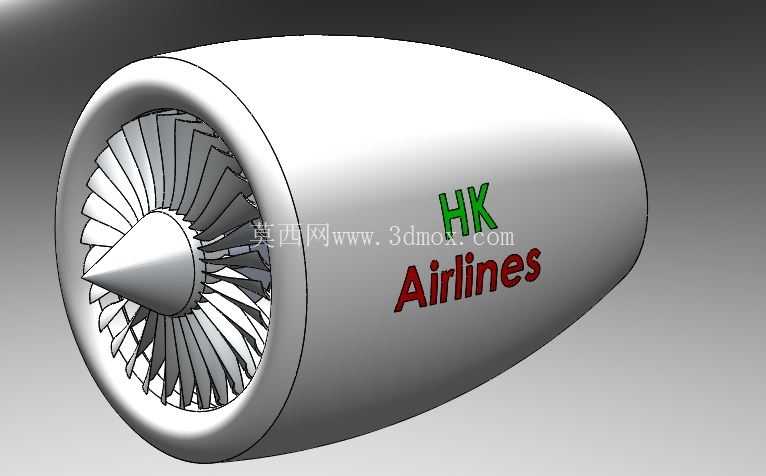

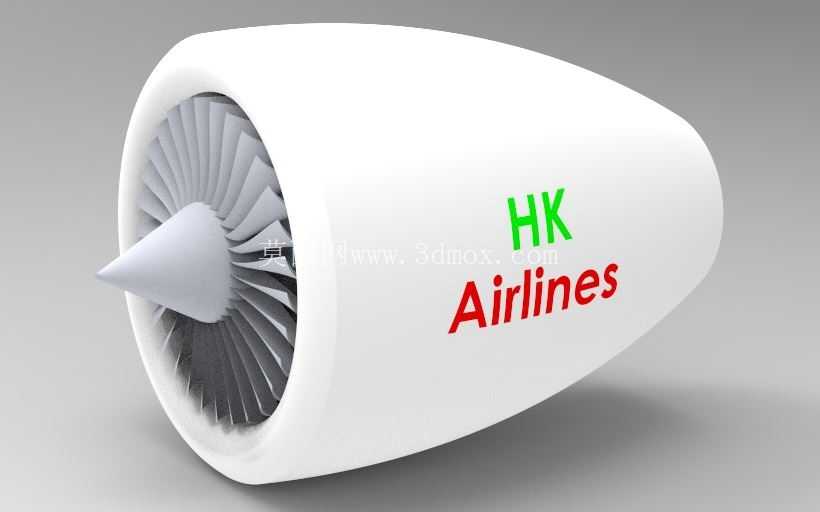

　　该模型聚焦民航客机配套的大涵道比涡轮喷气发动机前端进气段结构，还原了从进气整流锥到风扇段、外涵道外壳的完整外部轮廓与核心可见结构，可用于航空类科普展示、教学教具结构演示、航空主题文创产品结构验证等场景。在实际民航运营场景中，该段结构是发动机直面来流的首要部分，承担着梳理进气气流、降低飞行阻力、保护内部风扇叶片的核心作用，其外形曲面的顺滑度直接影响进气效率，进而关联发动机整体推力表现与燃油经济性。设计过程中优先考虑了进气道的气动外形需求，整流锥采用流线型圆锥曲面设计，锥角经过气动优化，能够在不同飞行马赫数下将正面来流均匀导向周边的风扇叶片，避免气流在锥面产生分离涡，降低风扇叶片的进气紊流度，减少叶片工作过程中的振动与非定常载荷。

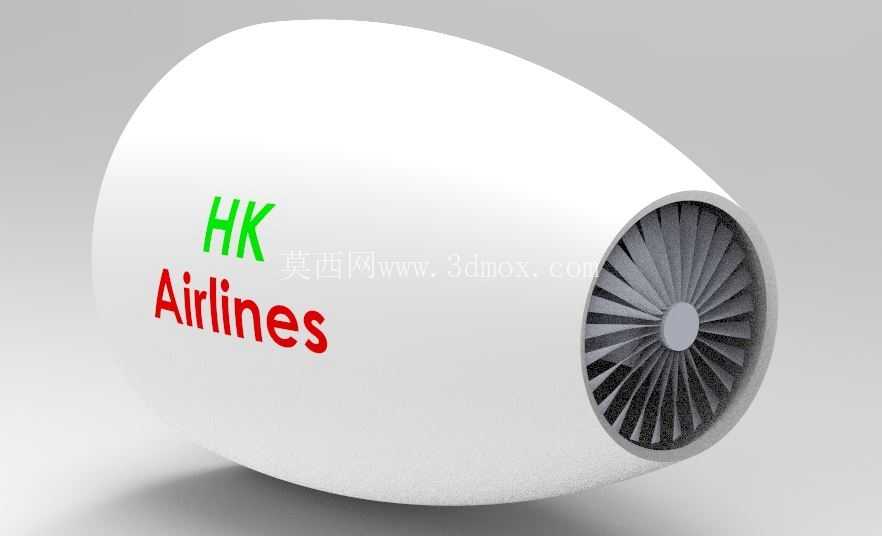

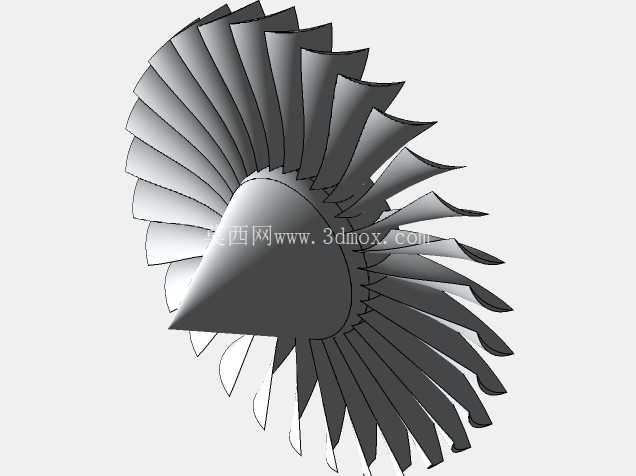

　　外涵道外壳采用大曲率顺滑过渡的椭球型曲面，从进气唇口位置向后逐步收窄过渡到发动机短舱的等直径段，唇口位置做了圆角钝化处理，兼顾地面低速滑行与高空高速巡航两种工况下的进气需求，避免低速状态下唇口内侧产生气流分离，同时降低高速状态下的唇口激波阻力。风扇段的叶片采用等间距周向阵列布局，叶片型面采用带扭转的翼型截面，从叶根到叶顶的安装角逐步变化，匹配不同半径位置的线速度差异，保证整个叶高范围内的气流攻角处于合理区间，提升风扇段的做功效率。模型中还原了叶片与轮毂的连接结构，轮毂与整流锥采用一体化顺滑过渡设计，减少气流在轮毂位置的流动损失。

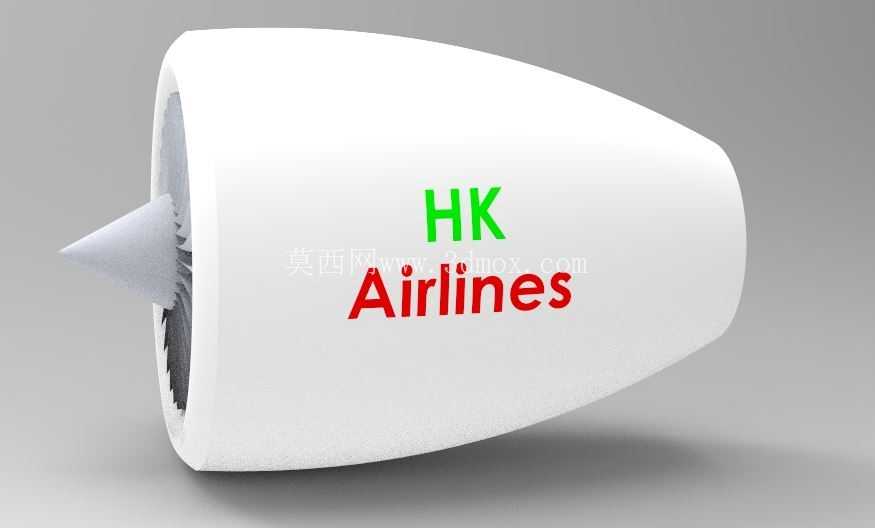

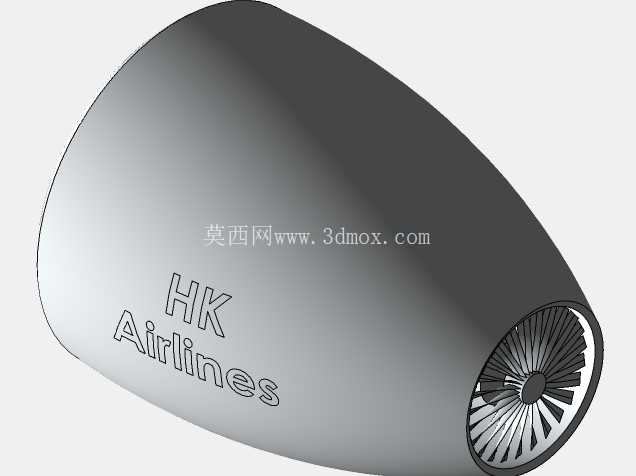

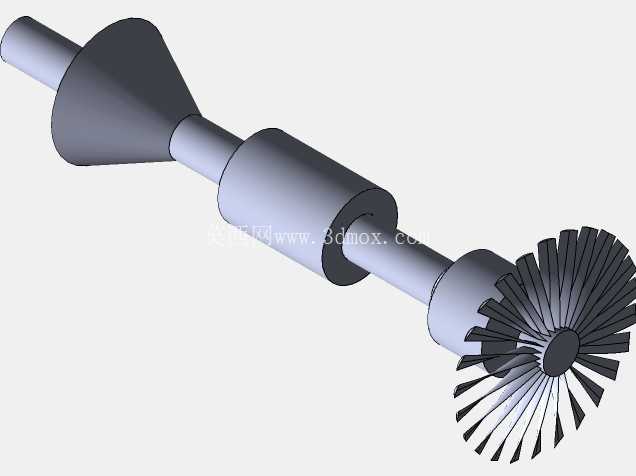

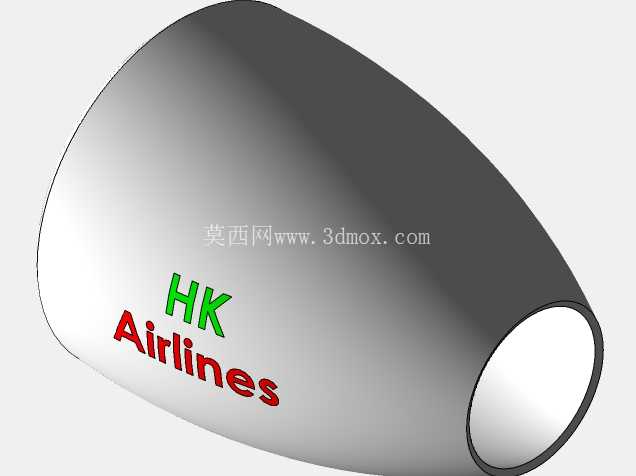

　　外涵道外壳表面预留了标识喷涂的平整区域，可根据不同航司的涂装需求做外观定制，外壳的壁厚设计参考了实际航空复合材料短舱的壁厚比例，兼顾结构刚度与轻量化需求，外壳内侧预留了与风扇机匣连接的安装法兰边界，可与后续的压气机、燃烧室、涡轮段模型做装配对接。在安装边界设计上，进气段后端的连接法兰采用环形止口结构，止口的配合公差参考航空发动机短舱的装配标准设计，保证对接后的同轴度，避免装配后出现阶差影响气流流动。整流锥与风扇轮毂的连接采用中心定位螺栓孔布局，中心位置预留了主定位孔，周边均布辅助连接孔，保证整流锥在高速旋转状态下的连接可靠性，避免出现振动松动。

　　从实际工程应用角度看，该模型的结构比例严格参考现役主流大涵道比涡扇发动机的进气段尺寸比例，整体外轮廓的最大直径、进气唇口的圆角半径、整流锥的长度与锥度、风扇叶片的数量与弦长比例均符合实际产品的设计逻辑，可作为航空类专业学生认识发动机结构的直观教具，也可用于航空主题展项的外观展示模型制作，还能作为影视动画制作中民航客机发动机部分的三维资产使用。设计过程中规避了实际产品中的内部复杂管路、附件机匣等不可见结构，重点突出外部可见的气动外形与核心功能结构，降低模型的复杂度同时保证外观还原度，曲面建模过程中全程采用G2连续曲面过渡，保证曲面顺滑无褶皱，避免后续3D打印或者数控加工过程中出现曲面不光顺的问题，外壳的分模线位置参考实际短舱的维护口盖布局做了隐性处理，保证外观完整性的同时预留了后续拆分加工的可能性。
