轮毂耦合联轴泵连接法兰结构设计

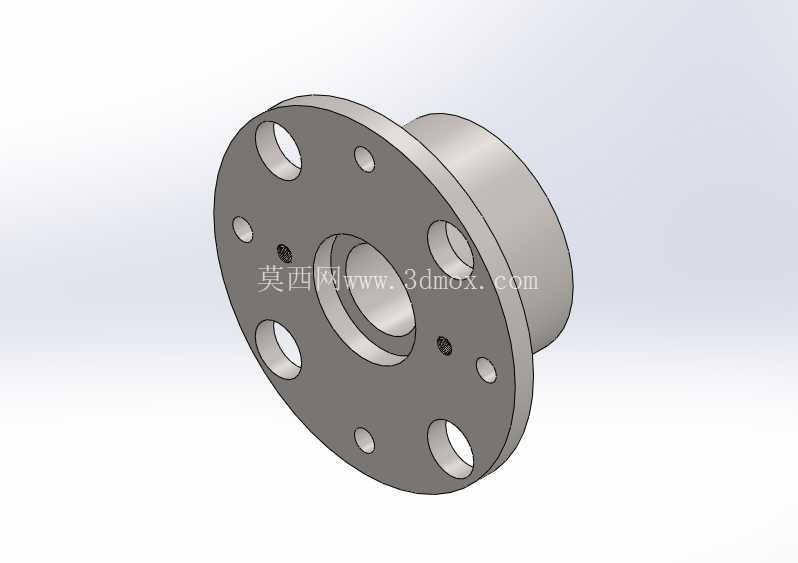

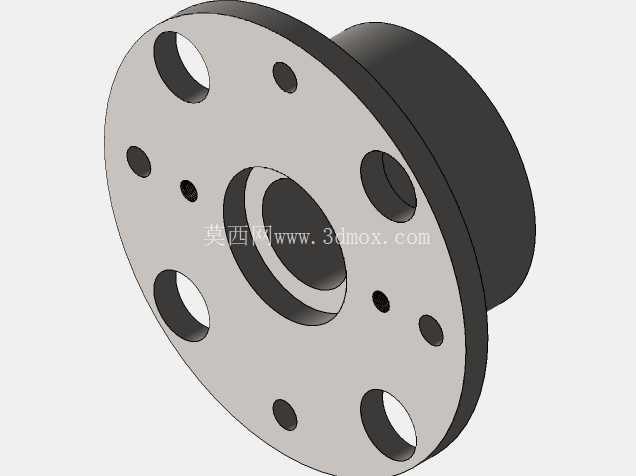

　　在工业流体输送系统的动力传输环节，轮毂耦合结构是连接泵轴与驱动端的核心部件，这类带法兰基座的耦合连接结构，主要承担动力传递、同轴度补偿、安装定位的多重作用，常见于中低压离心泵、化工流程泵、清水输送泵的传动端装配场景，适配卧式安装的泵组布局，能够在泵组长时间运行过程中抵消部分轴系窜动、安装对中偏差带来的附加载荷，避免轴系因刚性连接产生的应力集中问题。从结构设计逻辑来看，该耦合件采用一体化盘式加轴套的结构形式，大直径法兰盘作为安装基准面，盘面均匀分布多组不同规格的通孔，其中大尺寸通孔用于穿装连接螺栓，实现与泵体端盖或者轴承架的刚性固定，小尺寸的定位孔用于装配定位销，保障安装时的同轴度精度，避免螺栓受剪；盘面预留的螺纹孔用于安装锁紧顶丝，装配完成后可以顶紧配合轴面，防止运行过程中耦合件与轴之间产生相对转动，传递扭矩时不会出现打滑失效。

　　延伸出的筒状轴套部分是与泵轴配合的核心区域，内孔按照过渡配合的公差带设计，既能够保障装配时的便捷性，不需要过大的压装力就能完成套装，又能在运行时保证与轴的贴合度，减少配合面的微动磨损。设计过程中需要重点考量安装边界的尺寸约束：法兰盘的外径尺寸需要匹配泵体端的安装止口，不能超出端盖的安装面范围，否则会出现连接螺栓无法对齐孔位的问题；轴套部分的轴向长度需要根据泵轴的伸端长度确定，既要保证足够的配合接触面积来传递额定扭矩，又不能过长导致与端盖内的密封件产生干涉；所有安装孔的位置度公差需要控制在合理范围内，孔位偏差过大会导致现场安装时螺栓无法穿入，强行装配会带来额外的安装应力，运行时容易引发连接螺栓断裂、轴系振动超标的问题。

　　从实际应用场景来看，这类耦合结构多用于中小型卧式离心泵的传动端，在市政供水、暖通循环水、轻型化工流体输送的泵组中应用广泛，相比传统的刚性联轴器，这种带法兰基座的轮毂耦合结构集成了安装定位与扭矩传递的功能，不需要额外配置联轴器支座，能够简化泵组的整体结构，减少装配环节的零件数量，降低现场安装的对中难度。结构设计时还需要考虑动平衡性能，盘面上的孔位采用圆周均布的布局方式，避免出现质量偏心，因为泵组运行转速多在1450r/min或者2900r/min，哪怕很小的质量偏心都会带来较大的离心力，引发泵组振动、轴承发热的问题，所以建模过程中需要对结构进行质量配平，确保各个方位的质量分布均匀。

　　配合面的粗糙度设计也有明确要求，与轴配合的内孔表面粗糙度需要达到Ra1.6，保障配合面的贴合精度，法兰安装端面的粗糙度需要达到Ra3.2，保证与泵体端盖连接时的密封性能，避免连接面出现渗漏；外露的非配合面做倒角处理，去除加工毛刺，既方便装配时的导向，也能避免安装过程中划伤操作人员。在扭矩传递的校核上，需要根据配套泵的额定功率、运行转速计算所需传递的最大扭矩，结合轴套与轴的配合长度、顶丝的锁紧力、连接螺栓的强度进行综合校核，确保在泵组启动瞬间的峰值扭矩下，各个连接部位不会出现塑性变形或者失效。另外，这类耦合结构的材质多选用45号钢或者铸钢，经过调质处理提升综合力学性能，能够承受交变载荷的冲击，适合泵组长期连续运行的工况需求，建模时需要预留合理的加工余量，尤其是配合面位置，要考虑后续机加工的切削余量，避免毛坯尺寸不足导致零件报废。
