层叠式风冷散热装置结构设计

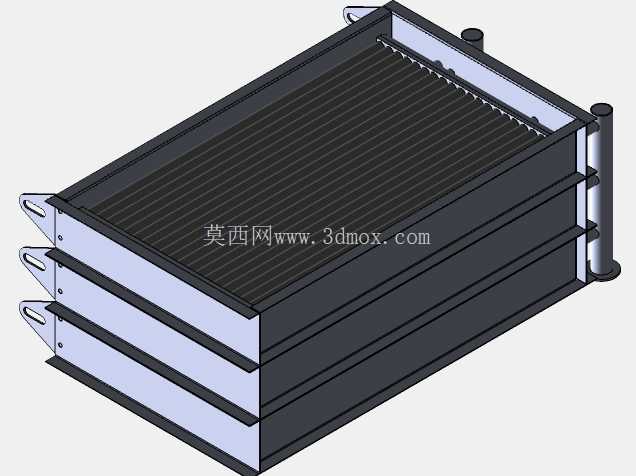

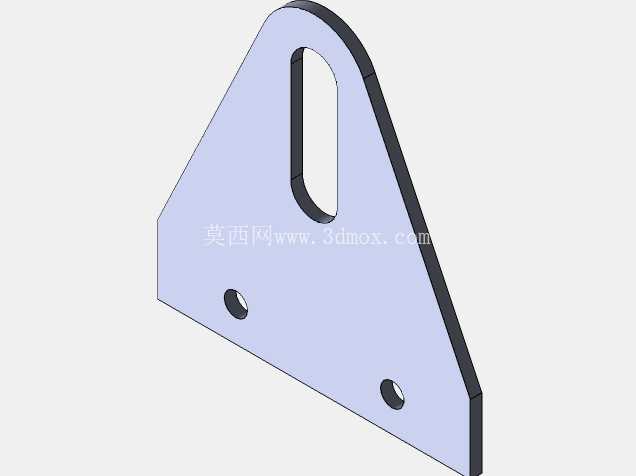

　　该散热装置的结构设计围绕风冷换热场景的实际工况展开，核心换热区域采用多层平行排布的散热翅片组，翅片间预留均匀的气流通道，可在冷却气流穿过时最大化接触面积，快速带走流经内部管路的介质携带的热量。装置两侧设置带安装孔的固定支耳，支耳位置经过受力校核，可直接通过螺栓固定在设备机架的对应安装位上，安装时需保证气流进出方向与设备冷却风道的走向一致，避免出现气流短路影响散热效率。装置顶部与侧部分别设置介质进出接口，接口采用标准圆柱管路结构，可适配常用规格的硬管或软管连接，接口位置的排布避开了安装支耳的操作空间，方便现场管路装配时的扳手操作，不会出现工具干涉的问题。

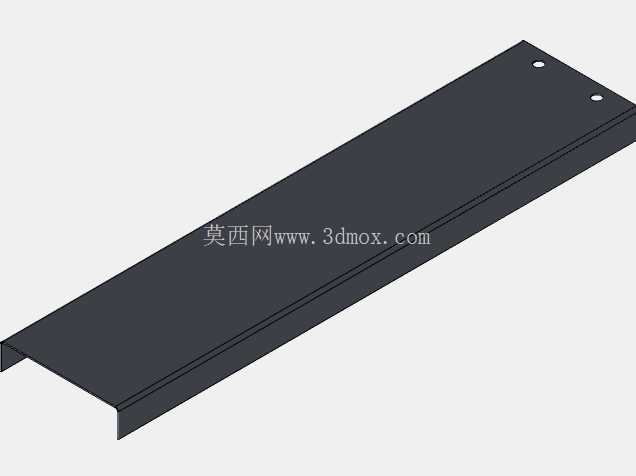

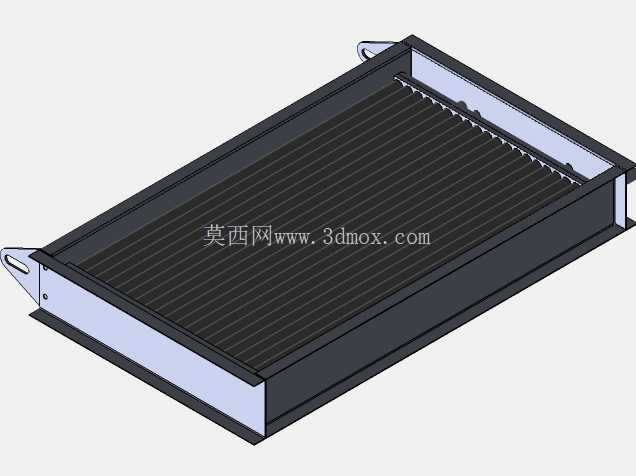

　　从结构分层来看，每层散热芯体之间设置有密封隔层，隔层与芯体边框采用压合密封结构，可避免不同流道的介质出现串流问题，同时隔层的厚度经过优化，在保证结构强度的前提下尽可能压缩整体高度，控制装置的整体占用空间。散热翅片采用冲压成型的薄片状结构，翅片表面做了平整化处理，没有多余的凸起或毛刺，可降低气流穿过时的风阻，减少配套冷却风机的功率损耗。装置的外边框采用折弯成型的板材拼接结构，边框与芯体之间通过铆接固定，边框的边角位置做了圆角过渡处理，避免安装和维护过程中划伤操作人员。在设计过程中，首先根据目标散热功率计算了所需的总换热面积，再结合允许的安装空间尺寸反推翅片的排布密度和层数，同时预留了15%左右的换热余量，应对工况波动时的散热需求。

　　安装边界方面，装置的整体宽度适配常用的设备舱内部安装间距，两侧支耳的安装孔中心距符合通用机架的安装孔位标准，不需要额外做转接支架即可完成装配；装置的进出接口伸出长度控制在合理范围，不会超出设备舱的内部净空，避免与其他内部组件产生位置干涉。实际应用中，这类散热装置可配套在需要持续介质冷却的工业设备上，通过强制风冷的方式维持介质温度在合理工作区间，保证设备长时间稳定运行。结构设计时还考虑了维护便利性，散热芯体的分层结构可单独拆卸清理，当翅片表面积聚灰尘影响通风效率时，可逐层拆开清理后再重新装配，不需要整体更换整个散热装置，降低后期维护成本。

　　气流通道的截面尺寸经过反复校核，既保证足够的通风量，又避免通道过宽导致气流分布不均出现局部散热死角，每层芯体的气流入口处都做了导流斜面引导气流均匀分布到整个翅片区域。装置的整体重量经过优化，在满足结构强度和散热需求的前提下，尽可能降低板材和翅片的材料厚度，减少整体重量对安装机架的负载压力，同时也不会因为材料过薄导致运输或安装过程中出现结构变形。
