小型AC-DC电源模块结构设计方案

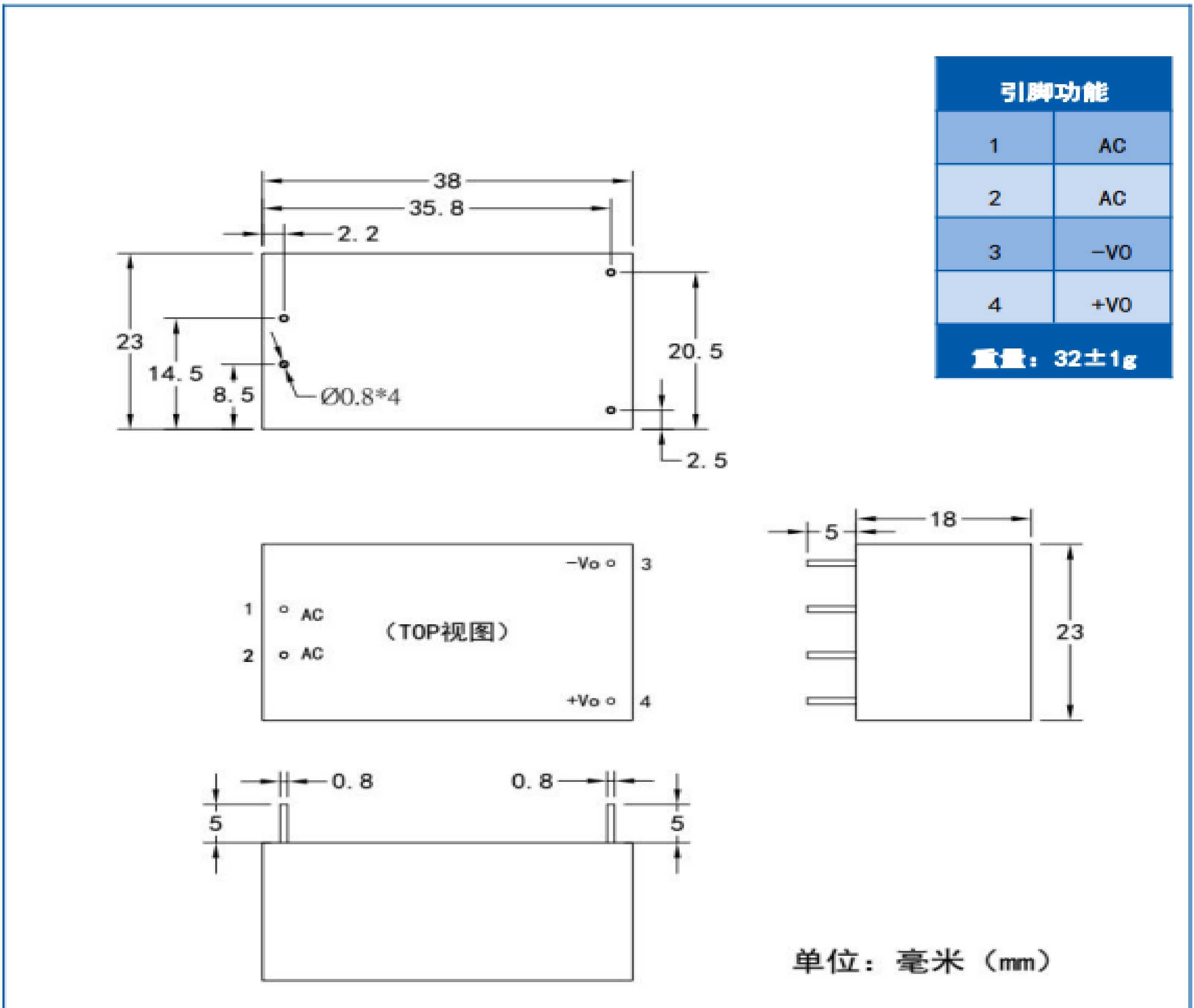

　　在低压工控板卡、小型物联网终端、便携检测仪器的板载供电设计场景中，这类小功率隔离电源模块是替代分立元件搭建电源的核心选型方案，无需额外设计变压器绕制、反馈环路、EMC滤波等外围电路，可直接完成交流市电到低压直流的隔离转换，大幅缩短硬件开发周期，降低小批量产品的电源调试风险。从结构设计维度看，该模块采用标准直插式封装，整体外形尺寸控制紧凑，本体长度38mm、宽度23mm，引脚侧突出本体的安装长度单侧为5mm，引脚间距严格遵循0.8mm的直插排布规范，安装孔位采用直径0.8mm的通孔设计，四个引脚分别对应交流输入两路、直流输出正负两极，引脚功能标识清晰，可直接适配常规2.54mm间距之外的定制化PCB焊盘布局，在板卡布局时可紧贴PCB表面安装，本体底部与PCB板面预留间隙满足焊接工艺要求，整体安装高度不会对周边低矮元件造成空间干涉。

　　设计过程中优先考虑了量产焊接的兼容性，引脚伸出本体的长度为2.5mm，完全满足波峰焊、手工焊的吃锡深度要求，不会出现引脚过短焊接虚接、过长导致剪脚工序额外增加工时的问题。模块本体重量控制在32g上下，在振动工况下不会对PCB焊盘造成过大的应力拉扯，可适配车载便携设备、工业现场手持终端等存在一定振动冲击的应用场景。从功能实现角度，该模块属于隔离型AC-DC转换单元，可直接接入常规市电交流输入，输出稳定的低压直流，内部集成了整流、滤波、稳压、隔离全部电路单元，外围仅需搭配简单的输入输出滤波电容即可完成供电回路搭建，无需额外配置隔离变压器、光耦反馈等分立元件。

　　结构建模时严格对齐了引脚的位置公差，所有尺寸标注均以引脚中心、本体边缘为基准，确保三维模型导入PCB布局软件时，可直接生成精准的封装占位，避免出现结构干涉、焊盘不匹配的问题。模块的顶面预留了丝印标识区域，可清晰标注引脚功能、输入输出参数，生产组装时不会出现引脚接反的装配错误。在实际选型应用中，这类小体积电源模块尤其适合空间受限的板卡设计，比如小型传感器信号调理板、智能电表采集模块、楼宇自控的末端传感节点，这类场景对供电模块的体积、安装便捷性、可靠性都有较高要求，分立电源方案往往占用超过两倍的板卡面积，而采用该类集成模块可将电源部分的占用面积压缩到最小，同时隔离特性可有效避免交流侧的干扰串入低压信号回路，提升采集类电路的测量精度。

　　建模过程中对模块的边角做了符合实际注塑工艺的圆角处理，没有出现尖锐直角的不符合生产实际的结构，本体外壳采用阻燃工程塑料封装，模型中也体现了外壳的壁厚特征，可直接用于整机的结构装配干涉检查，在做整机外壳设计时，可精准预留模块的安装空间，避免出现外壳合模后挤压模块本体、或者距离模块过近导致安规距离不足的问题。引脚的建模采用了真实的金属直插引脚形态，可模拟实际焊接后的引脚形态，在做结构应力仿真时，可准确评估引脚与焊盘的受力情况，为板卡的固定点设计提供参考依据。
