蜗轮减速机输入端法兰连接结构

　　在工业传动系统的布局里，蜗轮减速机输入端的连接结构直接决定了动力输入的同轴度与运行稳定性，这款盘式连接构件正是为匹配WGR系列蜗轮减速机输入侧安装需求设计的核心承载部件。从实际应用场景来看，这类构件广泛适配轻工输送、食品包装、小型自动化生产线的蜗轮减速传动单元，尤其适合安装空间紧凑、输入轴与电机直连的传动场景，能够在中低速、中等负载的连续运转工况下，承担动力输入端的定位支撑、扭矩传递衔接以及壳体密封防护的多重作用。

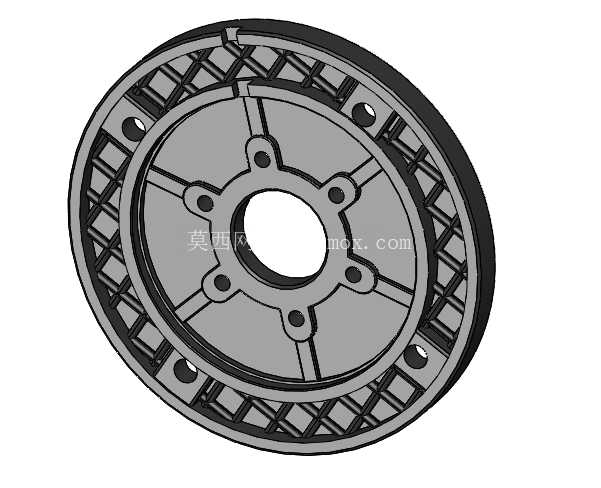

　　从结构功能特性上拆解，该构件整体采用圆盘式法兰构型，中心设置贯通的轴孔，用于穿设输入轴并容纳轴端密封件，保证减速机内腔润滑脂不会从输入侧泄漏，同时阻挡外界粉尘、切削液等杂质侵入箱体内部。中心轴孔周边均匀分布6个螺栓连接孔，用于和输入侧的端盖或者电机法兰进行锁紧固定，孔位的位置度公差控制在0.02mm以内，确保装配后输入轴的回转中心与减速机内部蜗轮副的啮合中心完全重合，避免因偏心造成的蜗轮齿面偏磨、输入轴轴承异常发热等问题。构件外圈设置了环形的安装止口，止口的直径公差采用H7级精度，装配时可以直接嵌入减速机箱体的对应定位槽内，无需额外调整找正，大幅提升现场装配的效率，同时止口配合面可以承担部分径向载荷，降低连接螺栓受到的剪切力。

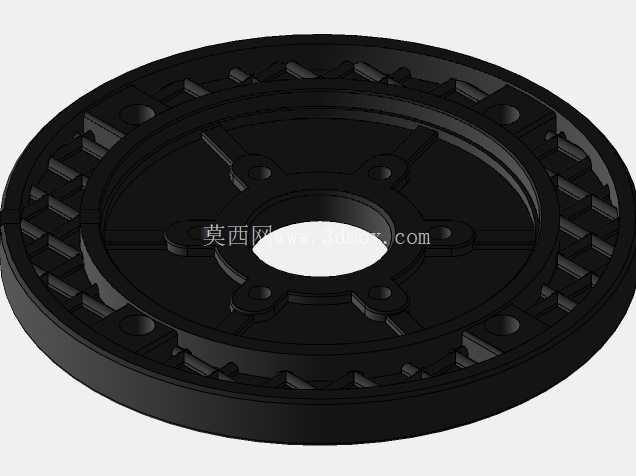

　　在结构设计思路上，这款构件没有采用传统实心法兰的厚重构型，而是在法兰盘的非承载区域设计了交错的网格状加强筋结构，这种设计一方面可以在保证整体结构刚度的前提下，大幅降低零件的整体重量，减少输入端的转动惯量，避免电机启动瞬间因惯量过大造成的扭矩冲击；另一方面网格状的筋条之间形成了连通的空腔，能够在设备运转过程中增加散热面积，帮助减速机输入侧的轴承、密封件更好地散发热量，延长易损件的更换周期。法兰盘外圈还对称设置了4个沉头安装孔，用于将整个输入端构件固定在减速机箱体上，沉头结构可以保证螺栓安装后头部不突出法兰端面，避免和后续连接的电机法兰产生干涉，适配不同品牌、不同安装尺寸的标准电机法兰对接。

　　从安装边界与尺寸适配的角度来看，该构件的整体外径适配常规WGR系列蜗轮减速机的输入侧壳体尺寸，安装时不需要对原有减速机箱体进行二次加工，直接替换原有输入端盖即可完成适配。中心轴孔的直径可以根据匹配的输入轴径进行系列化调整，覆盖常用的14mm、19mm、24mm等标准输入轴尺寸，轴孔内壁预留了密封件安装槽位，可以直接装配标准规格的骨架油封，不需要额外加工密封槽。构件的轴向厚度经过反复校核，既保证了螺栓连接的足够啮合长度，又不会过度占用输入侧的安装空间，在电机与减速机直连的安装场景下，能够保证电机轴的插入深度符合联轴器的安装要求，不会出现轴端顶死或者联轴器啮合长度不足的问题。在实际选型匹配时，只需要确认对应减速机的输入侧止口直径、安装孔孔距以及输入轴径，就可以直接选用该构件完成输入端的装配，不需要额外制作转接法兰，能够有效缩短设备维护、改装的周期，降低备件采购的成本。

　　在细节处理上，构件的所有棱边都做了R1左右的倒角处理，既避免装配过程中锋利的边角划伤操作人员，也能够消除零件加工过程中产生的应力集中点，提升零件在长期交变载荷下的疲劳强度。网格筋的厚度与法兰盘本体的厚度保持一致，采用等壁厚设计，适合采用压铸或者注塑工艺进行批量生产，生产过程中不容易出现缩孔、变形等成型缺陷，零件的成品率更高，批量生产成本更低。同时筋条的布局方向沿着扭矩传递的切线方向布置，能够更好地承担输入过程中产生的周向剪切力，避免长期运转后筋条与法兰本体连接处出现开裂问题。
