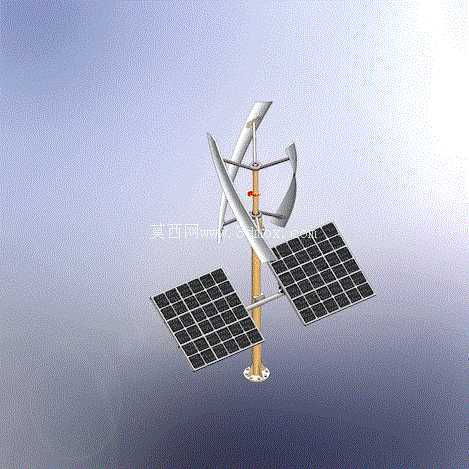

带太阳能板垂直轴风光互补发电装置

　　这套风光互补发电装置主要面向无电网覆盖的偏远区域、户外监测站点、海岛供电、庭院分布式微供电场景设计，可独立完成风能与太阳能的同步捕获，将两类自然能源转化为电能后汇入储能单元，为低功耗负载提供持续稳定的电力供给，相比单一风能或单一太阳能供电设备，能大幅降低天气变化带来的供电中断概率，提升离网供电系统的可靠性。

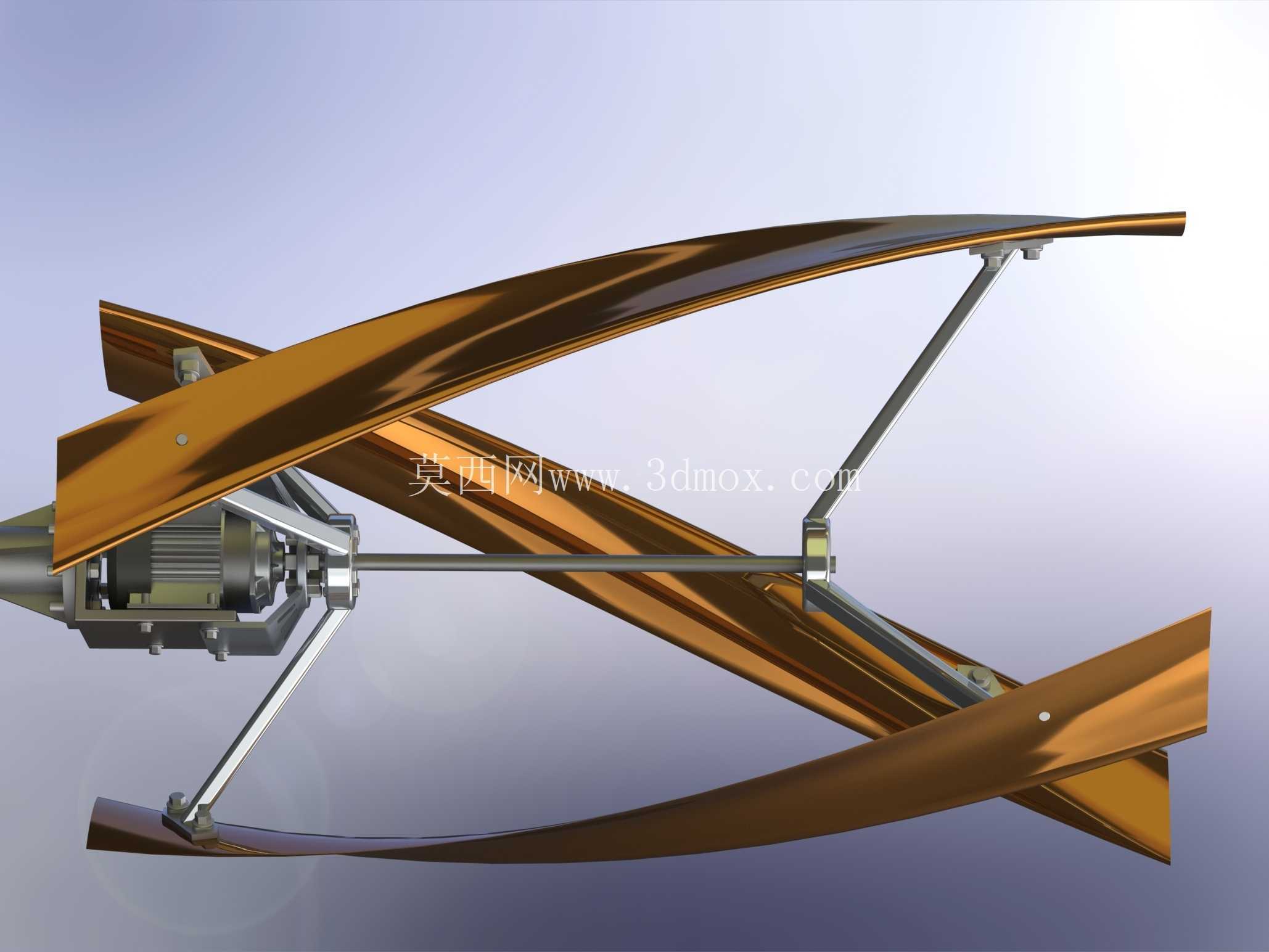

　　装置采用垂直轴风轮结构作为风能捕获单元，区别于传统水平轴风机需要对风调整朝向的设计，该风轮可接收任意方向来流的风能，无需加装偏航对风机构，既简化了整体传动结构，也降低了运行过程中的机械损耗与维护频次，适合在风向多变的近地面区域安装使用。风轮叶片采用曲面扭曲构型，在低风速区间即可获得启动转矩，微风环境下也能带动转轴转动，切入风速阈值低于常规水平轴小型风机，适配多数内陆城郊、乡村的日常风况条件。

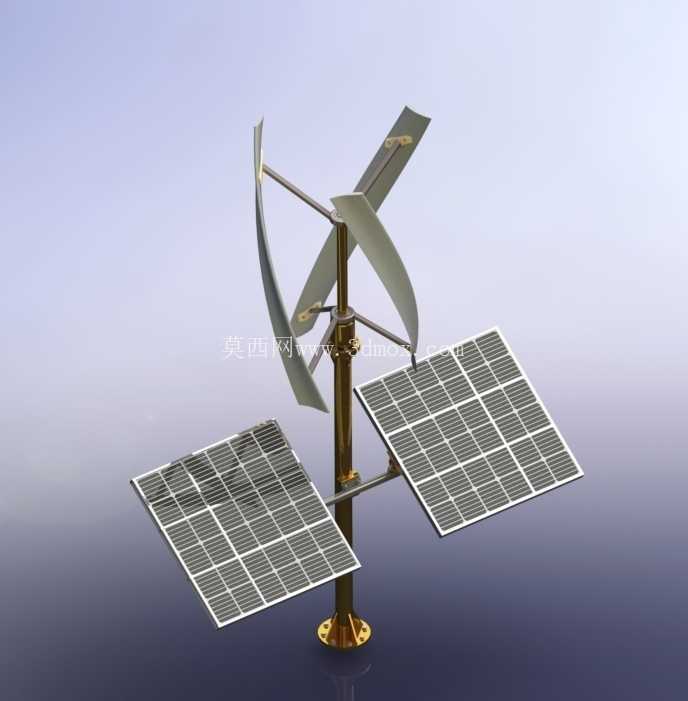

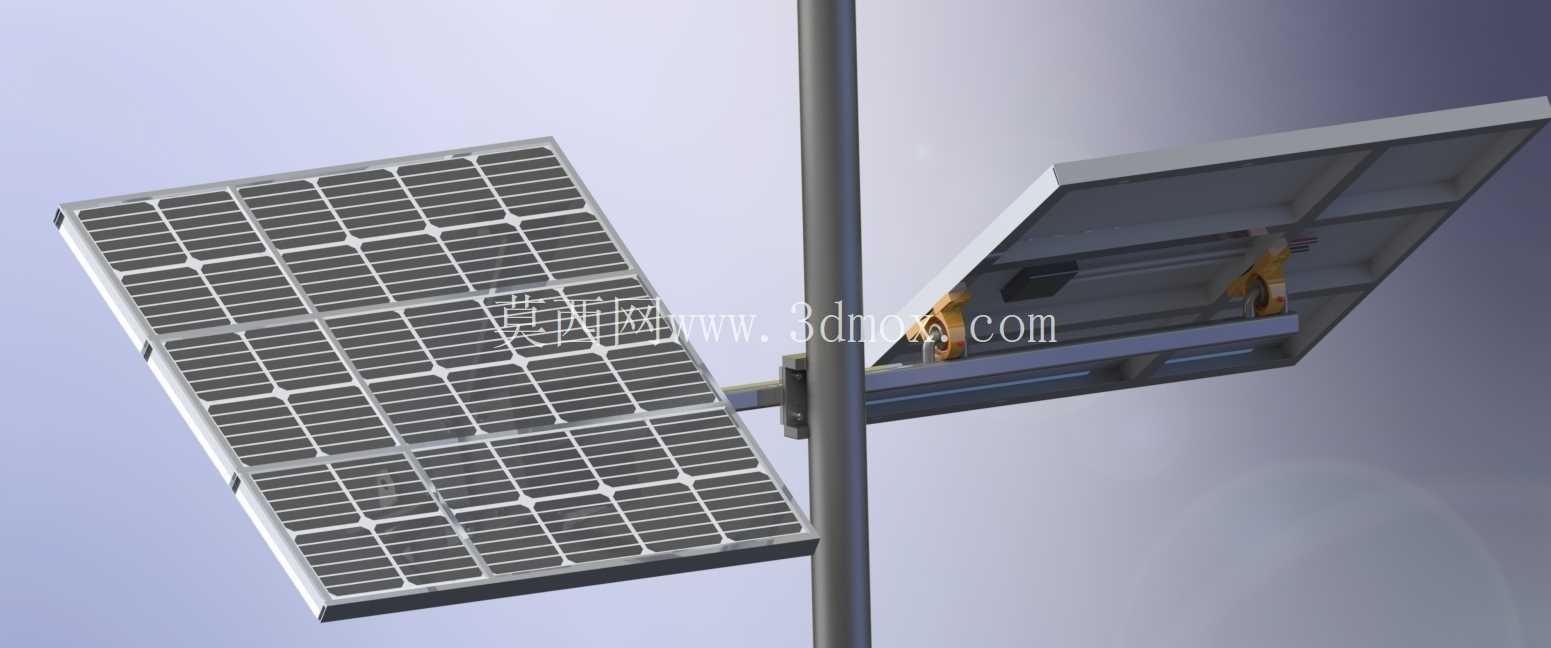

　　太阳能电池板采用对称双板布局，通过横向支架固定在风轮下方的立柱中段，两块板分别朝向不同方位，可覆盖上午到下午不同时段的太阳直射角度，减少单块板因朝向固定导致的午间前后发电效率落差。电池板支架与立柱采用抱箍式连接结构，安装时可根据现场纬度调整电池板的倾斜角度，让板面尽可能垂直于太阳入射光线，提升单位面积的光电转换效率；支架与立柱的连接位置预留了足够的调整余量，可根据现场安装空间上下调整固定高度，避开风轮转动的扫掠区域，避免风轮运转时与电池板发生干涉。

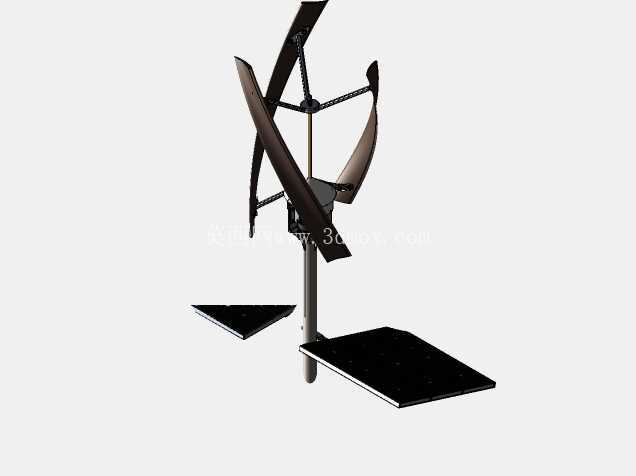

　　整套设备采用单立柱承载结构，所有功能部件均集成在同一根竖直立柱上，底部通过法兰盘与混凝土基础固定，安装时仅需浇筑一处基础点位，无需大面积开挖施工，对安装场地的平整度要求较低，山地、坡地、屋顶平台均可完成部署。立柱内部预留了穿线空腔，风轮发电机的输出线缆、太阳能板的汇流线缆均可从立柱内部穿行至底部储能舱，避免线缆长期暴露在户外环境中出现老化、破损问题，同时也让整体外观更加整洁，减少外部线缆带来的风阻与挂扯风险。

　　从安装边界来看，风轮转动的最大扫掠直径控制在较小范围内，加上两侧太阳能板的伸出长度，整套设备的水平占地宽度不超过两米，安装时仅需在设备周边预留半米左右的维护空间即可，不会占用过多场地面积；设备整体高度可根据立柱长度灵活调整，常规配置下总高度在三到四米区间，既可以避开近地面的杂物遮挡，保证风轮与电池板的受风、受光条件，也不会因为高度过高导致安装、检修时需要动用大型登高设备，日常维护仅需常规人字梯即可完成风轮叶片检查、电池板表面清洁等操作。

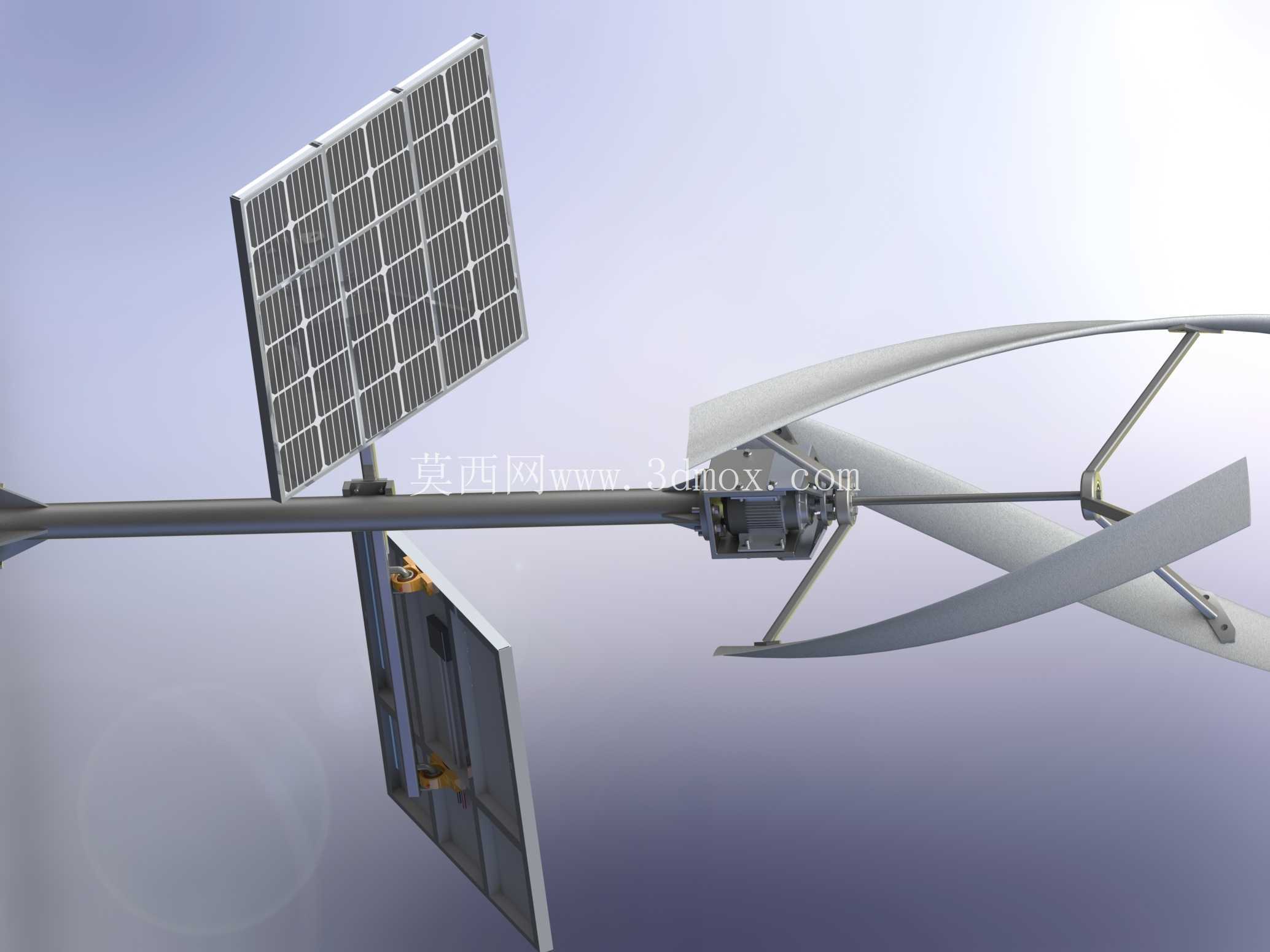

　　结构设计上，风轮与发电机的连接部位采用密封轴承座结构，可阻挡户外雨水、沙尘进入传动部位，延长转动部件的使用寿命；电池板边框采用防锈金属材质，适配户外长期暴晒、雨淋的使用环境，不会出现常规金属构件的锈蚀问题。整套装置的配重经过重心校核，所有部件的重心均落在立柱中心轴线上，大风天气下不会出现偏心受力导致的立柱晃动问题，结构稳定性更强。在实际应用中，该装置可搭配小型储能电池与充放电控制器，为户外监控摄像头、气象监测传感器、庭院照明灯具、小型通讯中继设备提供持续电力，无需铺设长距离供电线缆，大幅降低偏远点位的供电建设成本，也可作为家庭分布式微供电的补充单元，与家用市电系统形成互补，降低日常市电消耗。
