教学演示用蒸汽发电锅炉结构装置

　　这套蒸汽锅炉装置的三维结构，核心是还原热电厂蒸汽发电的基础原理，主要面向教学演示场景搭建，可用于热能动力相关专业的原理讲解、结构认知实训，也可作为科普展项的结构参考模型，帮助受众直观理解从燃料化学能到热能、再到机械能最终转化为电能的完整流程，避免纯理论讲解的抽象感。从结构布局来看，装置采用半开放的木质柜体作为承载主体，柜体一侧设置可开合的挡板，既可以在演示时打开露出内部管路与部件，方便观察介质流向，也能在收纳状态下闭合，保护内部精密的管路与小型动力部件，整体外轮廓适配常规实验台的摆放边界，宽度控制在400毫米以内，深度不超过300毫米，高度约450毫米，不需要额外的固定安装结构，直接放置在水平台面上即可完成布置，适合教室、科普展厅等多场景挪动使用。

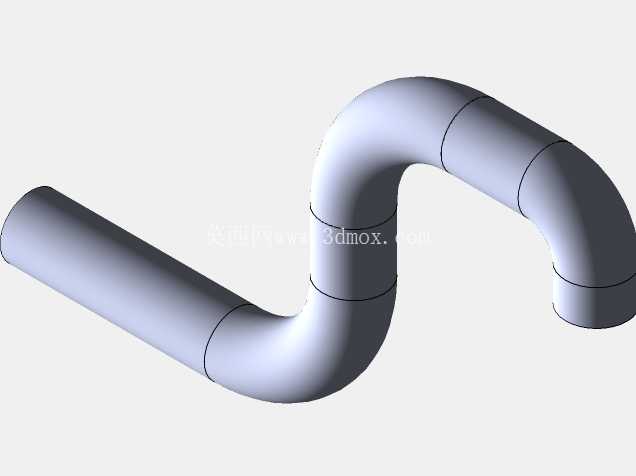

　　内部的功能模块划分完全参照工业级蒸汽发电系统的逻辑做等比例缩小，下部布置储水与加热单元，采用承压性能适配低压工况的小型罐体，配套的加热组件功率匹配教学演示的安全要求，不会产生过高的蒸汽压力，避免演示过程中的安全风险；罐体上方连接铜质输汽管路，管路走向严格按照工业管路的排布规范设计，每一段弯折都预留了足够的安装操作空间，管路接头处采用标准的快接结构，方便后期拆解演示各段的功能。蒸汽输出端连接小型蒸汽涡轮组件，涡轮输出轴直接联动微型发电模块，发电模块输出端连接小型指示灯作为负载，当蒸汽压力达到额定工作值时，涡轮转动带动发电机输出电能，指示灯点亮，可以直观展示能量转换的最终效果。

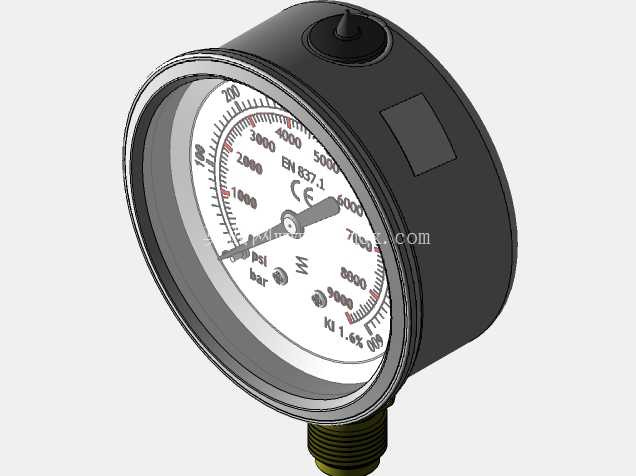

　　设计过程中没有照搬工业锅炉的复杂辅机结构，而是剔除了工业场景下冗余的安全联锁、大型除尘等不适配教学场景的部件，保留核心的能量转换链路，同时在柜体正面预留了压力表的安装位，可实时显示内部蒸汽压力，方便讲解人员结合压力参数讲解蒸汽参数与发电效率的对应关系。柜体内部的部件排布做了重心优化，重量较大的储水罐体布置在柜体下部靠近中心的位置，较轻的涡轮、发电模块布置在上部，避免装置挪动时出现倾翻风险；所有电气线路都沿柜体内部的走线槽布置，与高温蒸汽管路保持足够的安全距离，避免管路高温加速线路老化，也防止演示过程中误碰高温管路造成烫伤。

　　从建模细节来看，所有管路的管径、壁厚都按照缩放比例做了参数化设置，涡轮叶片的曲面造型完全参照小型冲动式汽轮机的叶片型线设计，转动过程中不会出现气流卡滞的问题；木质柜体的拼接结构采用榫卯简化结构，既还原了实物的装配逻辑，也降低了3D打印或者实物加工的难度，如果用于制作实体教具，所有部件都可以采用常规的3D打印、铜棒弯折、标准件采购的方式完成制作，不需要特殊的加工工艺。装置的演示逻辑也做了适配教学的优化，从加水、加热到蒸汽驱动涡轮发电的整个过程可以在10分钟内完成，符合课堂演示的时长要求，不会因为等待升压时间过长影响教学节奏；同时各部件的拆解难度低，可快速完成拆装，方便讲解每个单独部件的功能与结构特点，帮助学习者建立从系统到零件的完整认知。
