星型径向活塞传动组件结构设计

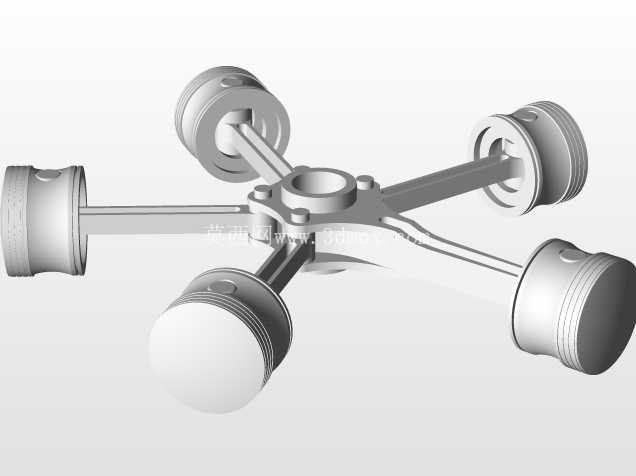

　　该径向组装的传动组件采用星型辐射式布局，核心为中心回转基体，沿周向均匀分布五组活塞连杆单元，这类结构常见于小排量径向柱塞泵、紧凑型星型气动马达以及部分特殊工况的小型内燃机动力端，在需要小体积实现多缸做功、输出扭矩脉动小的流体动力、动力传输场景中应用广泛。从结构功能来看，每一组活塞单元都通过铰接连杆与中心基体的偏心轴段配合，当中心轴回转时，会带动各活塞沿各自的缸套轴线做往复直线运动，反过来如果各活塞腔通入压力流体，也能推动活塞往复进而驱动中心轴输出旋转扭矩，五组单元均匀分布的设计可以让动力输出的脉动率降到更低，相比单缸或双缸结构，运转时的振动幅度明显减小，不需要额外加装大尺寸的飞轮就能实现平稳运转，适合对安装空间有严格限制、对运转平稳性有要求的便携动力设备、小型液压动力单元场景。设计过程中首先要确定中心偏心距的尺寸，这个参数直接决定了活塞的行程长度，偏心距过大则活塞往复惯性力激增，小尺寸结构下会加剧连杆铰接处的磨损，偏心距过小则单缸排量不足，需要匹配更高的转速才能达到额定输出功率，因此在建模时需要先根据目标输出功率、额定工作压力反推单缸排量，再结合活塞直径确定合理的偏心距数值，同时要校核连杆的摆角范围，避免连杆运动过程中与中心基体、缸体安装位发生运动干涉。

　　外形尺寸方面，该组件整体呈正五边形辐射状，最大外轮廓尺寸由活塞处于外止点时的端部位置决定，安装时需要预留对应五个活塞缸套的同轴安装孔位，各安装孔的轴线需交汇于中心轴的回转中心点，角度偏差需控制在工艺允许的公差范围内，否则会导致活塞运动卡滞、连杆铰接处偏磨，大幅缩短组件使用寿命。中心基体的中心孔为动力输入输出的安装接口，需要匹配对应直径的传动轴，设计时要考虑键槽或顶丝的固定位置，保证扭矩传递的可靠性，同时中心基体内部要设计润滑油道，让润滑油能到达各连杆铰接的销轴位置，减少运动副的摩擦损耗。

　　每一组活塞的端部都设计有密封件安装槽，用于安装活塞环或者密封圈，保证活塞与缸套配合时的腔室密封性，避免流体泄漏导致的效率下降，连杆两端的铰接孔需要设计衬套安装位，采用耐磨衬套来降低铰接处的磨损速率，后期维护时只需要更换衬套即可，不需要整体更换连杆或活塞，降低运维成本。建模过程中需要做完整的运动仿真，模拟中心轴转动360度过程中每一个活塞的运动轨迹，检查各零件之间是否存在静态、动态干涉，尤其是连杆摆动到最大角度时，要确认连杆与中心基体凸台、相邻活塞的连杆之间没有碰擦，同时要核算各运动副的受力情况，根据受力大小选择合适的零件材质，比如活塞可以采用铝合金材质降低往复运动的惯性质量，连杆采用合金钢材质保证结构强度，销轴采用轴承钢提升耐磨性能。

　　这类径向布局的组件相比直列布局的同排量活塞组件，轴向尺寸可以做得非常紧凑，在轴向安装空间受限的场景下有明显的结构优势，但是径向尺寸会随缸数增加而变大，因此五缸的布局是平衡径向尺寸、输出平稳性、加工难度的折中选择，缸数过少则输出脉动大，缸数过多则径向尺寸过大、加工装配难度提升，五组单元均匀分布的设计既保证了输出扭矩的均匀性，也不会让整体结构过于复杂，装配时只需要按照对应位置依次将连杆铰接在中心基体的偏心轴段上，再将活塞与连杆另一端铰接即可，装配工序简单，不需要复杂的专用工装。在实际选型应用时，需要根据工作介质的类型选择对应的密封件材质，如果是液压油介质可以采用丁腈橡胶密封，如果是水基介质则需要采用耐水腐蚀的密封材质，同时要根据额定工作压力校核各零件的结构强度，尤其是连杆的抗拉压强度、销轴的抗剪切强度，避免高压工况下出现零件断裂失效的问题。
