D-Sub15带后盖AMP连接器三维结构设计

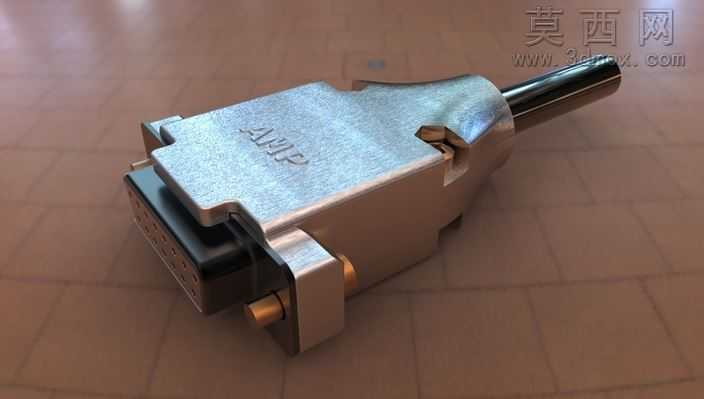

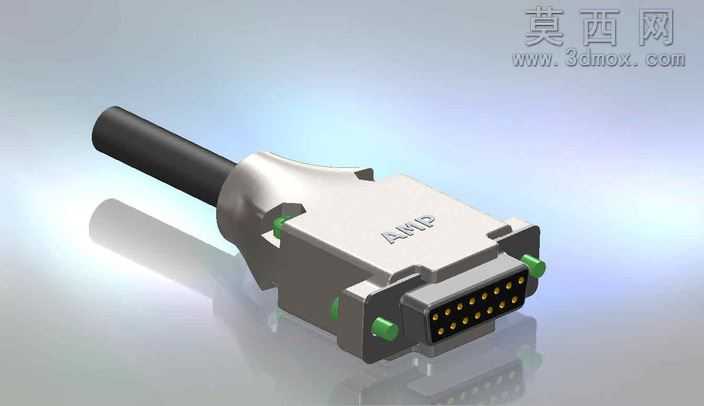

本作品为D-Sub15规格带后盖的AMP连接器三维建模作品，建模过程严格遵循工业连接器实际生产尺寸规范，完整还原了该款连接器的全部结构细节。建模阶段以实物测绘尺寸为基准，首先搭建公端插针基座的主体轮廓，精准排布15根信号插针的位置与伸出长度，保证插针间距、排布角度完全符合D-Sub接口的通用行业标准，插针根部的固定卡位结构做了精细化处理，还原实际生产中的防松脱设计。金属外壳部分采用抽壳与特征切除结合的建模方式，还原外壳表面的AMP标识压印、两侧的螺丝固定柱结构，固定柱内的螺纹孔做了简化但保留装配定位特征，外壳边缘的冲压折边、圆角过渡都按照实际冲压件的工艺特征制作，避免出现不符合加工逻辑的尖锐直角。尾部的线缆出线后盖采用分体式装配结构设计，还原后盖与主壳体的卡扣卡位、两侧的绿色固定螺丝锁付结构，螺丝头的一字槽、端部的倒角都做了细节呈现，后盖的线缆穿入孔做了适配常规线缆外径的圆弧过渡，还原实际使用中的线缆防护结构。材质渲染阶段，金属外壳采用磨砂锌合金材质，调整金属粗糙度参数还原压铸件的哑光金属质感，插针采用镀金铜材材质，呈现亮面金属的轻微反光效果，固定螺丝采用镀锌钢材材质，绿色的锁付旋钮采用硬质工程塑料材质，调整塑料的漫反射参数还原工业塑料的哑光质感，线缆部分采用黑色橡胶材质，添加轻微的表面凹凸纹理模拟橡胶外皮的质感。场景搭建采用深色反光展示台面，添加柔和的环境补光，突出连接器的金属质感与结构轮廓，渲染角度选择斜45度视角，可同时展示接口插针端、侧面固定结构、尾部出线后盖的全部特征，清晰呈现各部件的装配关系。设计过程中充分考虑连接器的实际装配逻辑，所有部件的配合间隙都按照实际装配公差设置，既保证各部件可独立拆分展示内部结构，也可完成整体装配效果呈现，可用于电子接插件结构教学、产品选型展示、装配工艺演示等场景，完整还原了工业级D-Sub连接器的真实结构特征，没有冗余的建模特征，所有结构都对应实际产品的功能设计，兼顾了建模的精准度与展示效果。
