8S24V200A磷酸铁锂BMS电池管理板

　　在低速电动车辆、户用储能电站、工业后备电源这类需要串联锂电池组供电的场景里，电池管理系统是整组电池安全运行的核心屏障，本次呈现的8S24V200A规格BMS，正是针对8串磷酸铁锂体系24V标称电压平台开发的大电流保护管控单元。从实际落地的工况来看，这类BMS需要持续承载200A的持续充放电流，峰值过流能力还要覆盖短时启动、大负载冲击的冗余需求，因此在结构设计上首先考虑的是大电流回路的载流可靠性，功率引出端采用加厚铜排外伸结构，铜排上预留的两个安装孔位直接适配M6规格的接线端子，安装时可以通过螺栓直接压接大平方动力线缆，避免接插件接触带来的压降与发热问题，铜排与内部功率MOS管的连接采用超声波焊接工艺，相比传统螺丝锁付能降低接触电阻，减少长时间大电流工作下的温升累积。

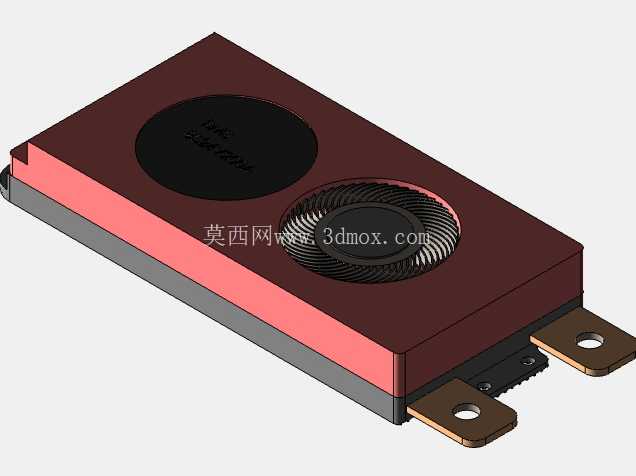

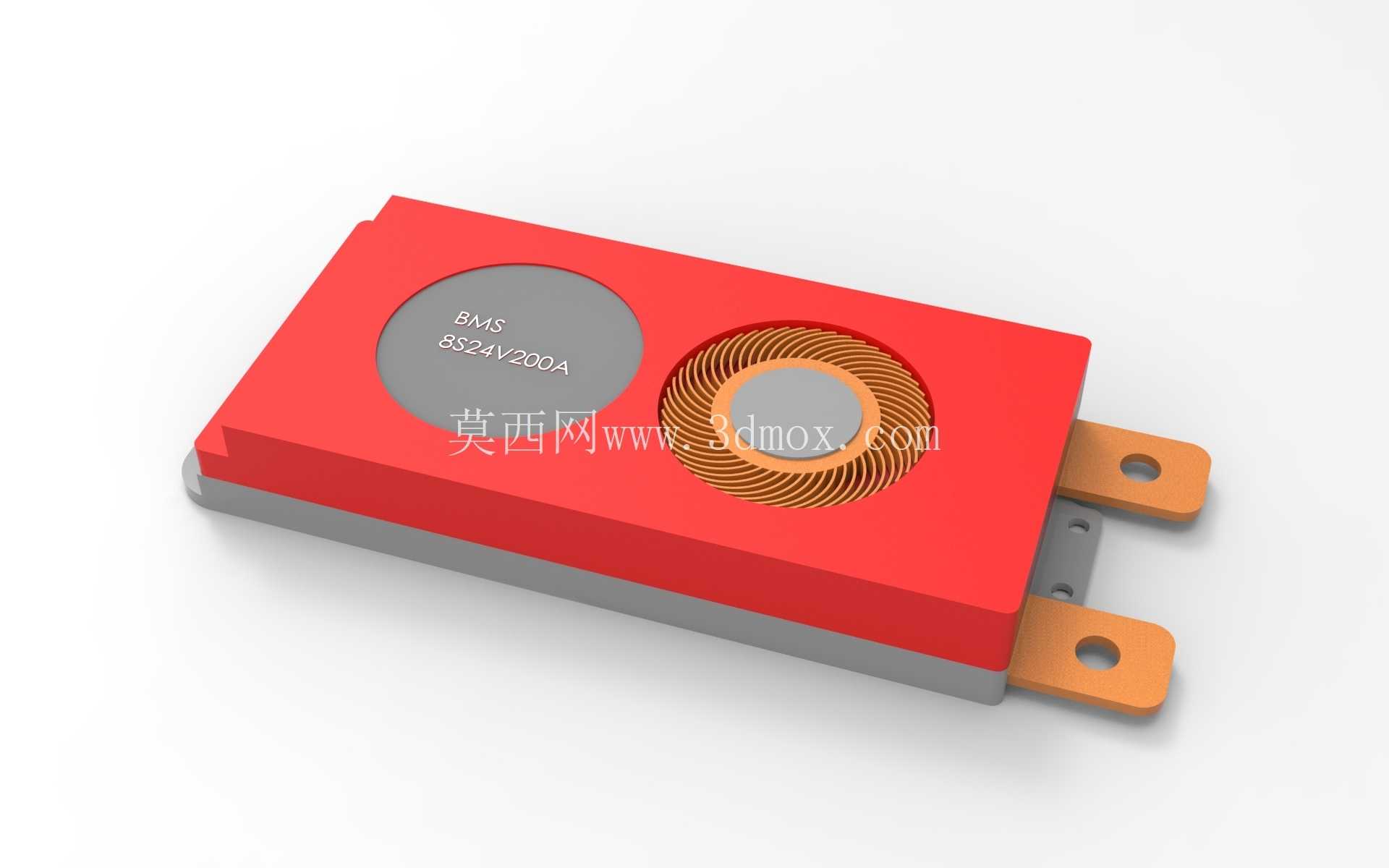

　　外形布局上，整个BMS主体采用长方体扁平化设计，主体外壳采用高导热阻燃工程塑料包覆，核心发热区域也就是功率管阵列上方，直接集成了离心式涡轮散热风扇，风扇进风面正对功率器件的散热铝基片，工作时能形成定向气流带走热量，不需要额外加装外置散热结构就能满足200A持续电流下的温升要求，这种集成散热的设计也压缩了整体安装空间，整板厚度控制在20mm以内，安装时可以直接贴靠电池组侧面固定，不需要预留额外的散热风道空间，适配电池包内部紧凑的排布需求。

　　功能层面，这套BMS覆盖了锂电池组运行全周期的保护逻辑，针对8串磷酸铁锂电芯的电压特性，设置了精准的单体过压、欠压阈值，充放电过程中会实时采集每一串电芯的电压数据，当任意一串电压超出设定区间时会及时切断回路，避免电芯过充过放带来的寿命衰减与安全风险；同时内置高精度电流采样回路，能实时监测充放电回路的电流值，出现过流、短路情况时能在微秒级时间内切断回路，响应速度满足大电流系统的短路保护要求；温度监测点布置在功率器件与接线端位置，当温度超出安全范围时会触发降流或者切断保护，避免高温引发的绝缘失效、器件损坏问题。

　　设计过程中，安装边界的适配是重点考量的部分，外伸的两个动力铜排间距按照常规24V大电流电池包的接线位标准设置，铜排上的安装孔中心距与主流储能电池、电动车电池仓的接线位完全匹配，不需要额外转接铜排就能完成接线；板体上预留的固定孔位分布在四个边角，采用M3螺丝就能直接固定在电池包的安装支架上，固定孔位周边做了绝缘凸台设计，避免螺丝拧紧时刮伤绝缘层引发短路风险。信号采集线的接插件布置在板体侧边，采用防呆设计的排线接口，接线时不会出现插反的问题，线束走向可以顺着电池包侧边的走线槽排布，不会和动力线缆产生交叉干扰。

　　从实际应用的适配性来看，这套BMS的参数刚好匹配8串磷酸铁锂组成的24V200Ah以内容量的电池组，不管是用在电动叉车的动力电池包、户用光伏储能的后备电池组，还是工业设备的不间断供电电池组，都能满足持续大电流充放的管控需求，集成化的散热设计也降低了电池包整体的结构设计难度，结构工程师在做电池包排布时，不需要单独为BMS设计散热结构，只需要预留对应长宽高的安装空间即可，板体边缘做了圆角处理，安装时不会划伤电池包膜或者周边线束，绝缘防护等级满足电池包内部的使用要求，即使在凝露、多尘的工况下也能稳定工作。
