Nicotra前倾式离心通风机结构设计

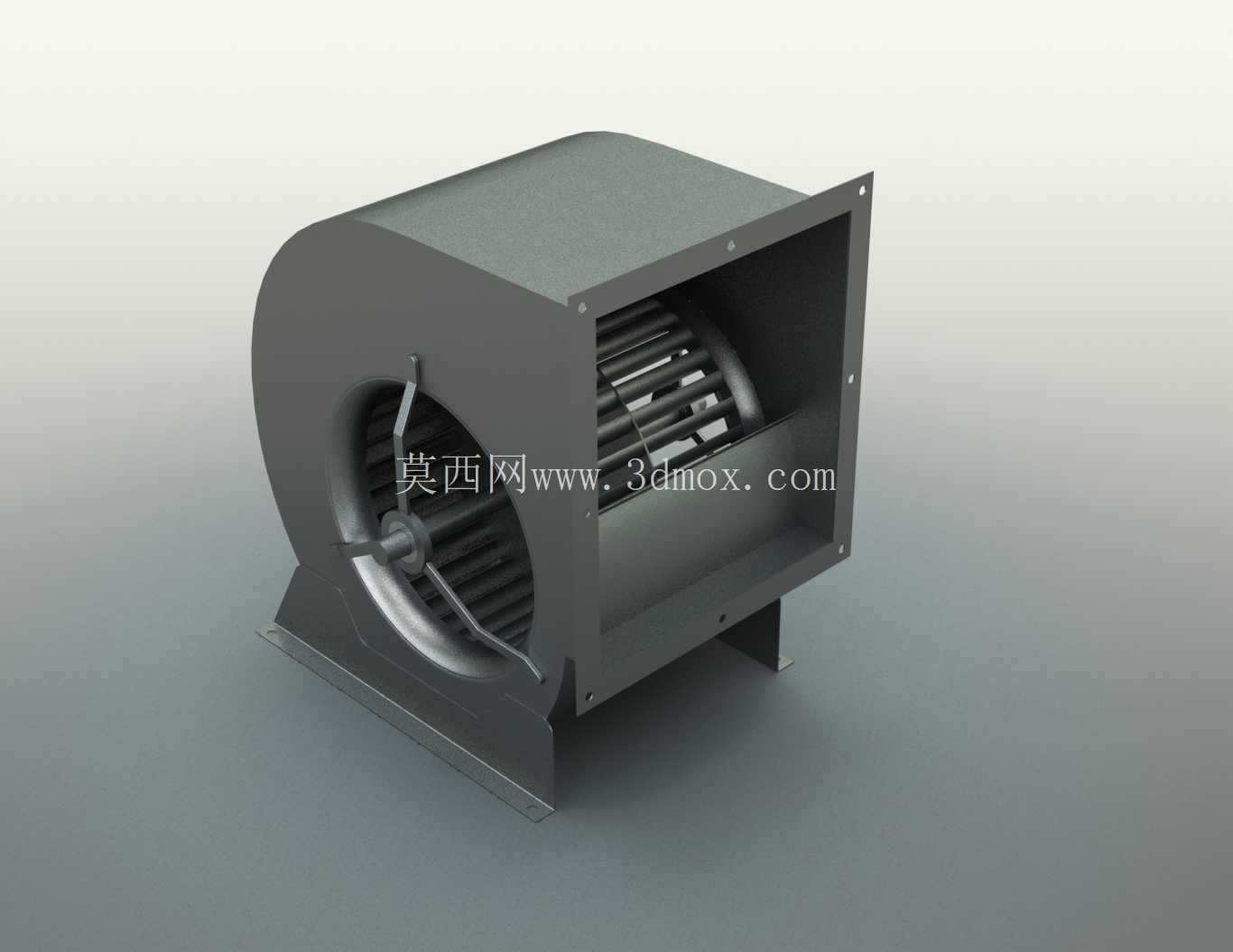

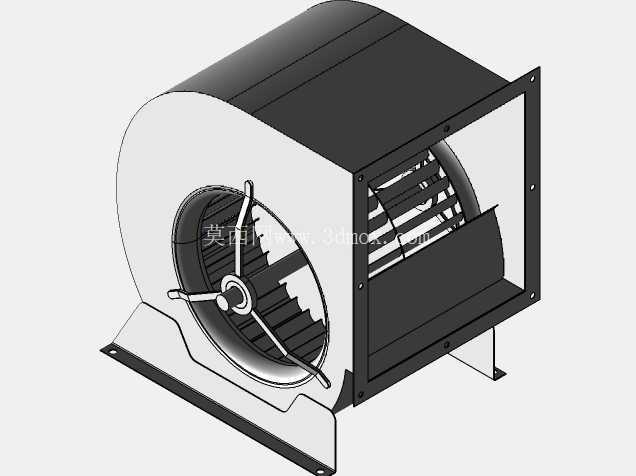

　　底座采用冲压折弯成型的一体式支架，支架上的长圆形安装孔可适配一定范围内的安装位置偏差，降低现场安装时的对位难度，支架与蜗壳底部的连接位置设置了加强筋结构，可承受风机运行时的振动载荷，避免长期运行后连接部位出现疲劳开裂。从实际应用场景来看，这类风机主要用于商用中央空调的风管送风、洁净车间的新风换气、大型商超的通风排烟系统，也可配套在组合式空气处理机组内作为送风动力单元，相比轴流风机，其送风压力更高，可克服较长风管的沿程阻力，适合管路布局复杂、送风距离较远的通风场景。这款离心风机的三维结构完整还原了Nicotra AT12-9机型的实际装配状态，蜗壳采用对数螺旋线型线设计，进风口侧的圆弧过渡段可减少气流进入叶轮时的紊流损失，出风口为方形法兰结构，法兰面预留的安装孔位可直接对接矩形通风管道，无需额外制作变径转接件，适配常规商用通风系统的管道模数。叶轮部分采用多翼式前倾叶片布局，叶片与前后轮盘的铆接位置经过动平衡校核预留设计，建模时还原了叶片的安装倾角与轮盘的翻边结构，可直接用于后续的风轮动平衡仿真、气流流场分析的前处理环节。

　　设计过程中，蜗壳的型线绘制是核心环节，需要匹配叶轮的外径与转速参数，保证气流在蜗壳内的流速均匀变化，避免出现局部涡流导致的噪声增大、效率降低问题；进风口的集风器采用圆弧收敛型结构，可引导气流均匀进入叶轮入口，减少入口处的气流偏斜，提升叶轮的做功效率。安装边界方面，该机型的出风口法兰尺寸、底座安装孔距均遵循行业通用的安装尺寸规范，可直接替换同参数规格的老旧风机，无需对原有风管、安装基础进行改造；风机的整体外形尺寸经过优化，蜗壳的宽度与叶轮直径的比例控制在合理区间，可在狭小的设备夹层、吊顶空间内完成安装，适配多数商用建筑的机电安装空间限制。

　　叶轮的叶片采用前倾式设计，相同风量风压参数下，叶轮直径更小，风机整体体积更紧凑，适合对安装空间有严格限制的场合；叶片与轮盘的连接结构在建模时还原了实际的铆接凸台细节，可用于后续的结构强度校核，验证风机在最高转速运行时叶片的应力分布，避免出现叶片变形、脱落的风险。蜗壳的侧板与蜗板采用咬口连接结构，建模时保留了咬口的接缝细节，该结构相比焊接连接生产效率更高，同时可避免焊接变形导致的蜗壳型线偏差，保证气动性能的一致性。风机的轴伸端位置预留了电机安装的对接法兰，可直接匹配标准规格的三相异步电机或外转子电机，传动方式可根据实际需求选择直连或皮带传动，适配不同的转速调节需求。

　　在设备选型阶段，该三维模型可直接用于通风系统的管路布局干涉检查，验证风机与周边风管、阀部件、检修空间的位置关系，避免现场安装时出现空间不足、检修困难的问题；也可导入CFD仿真软件，结合风管系统的阻力特性，模拟风机在实际管网中的运行工况点，校核选型参数是否满足系统的风量风压需求，避免选型过大导致的能耗浪费，或是选型过小导致的送风不足问题。从结构维护角度，该机型的叶轮与电机轴的连接采用锁紧套结构，拆卸时无需专用拉马工具，可直接完成叶轮的更换，降低后期维护的难度；蜗壳底部预留的排水孔结构，可排出风管内凝结的冷凝水，避免长期积水导致的蜗壳锈蚀、叶轮积灰失衡问题。
