TE双极操作断路器结构三维设计

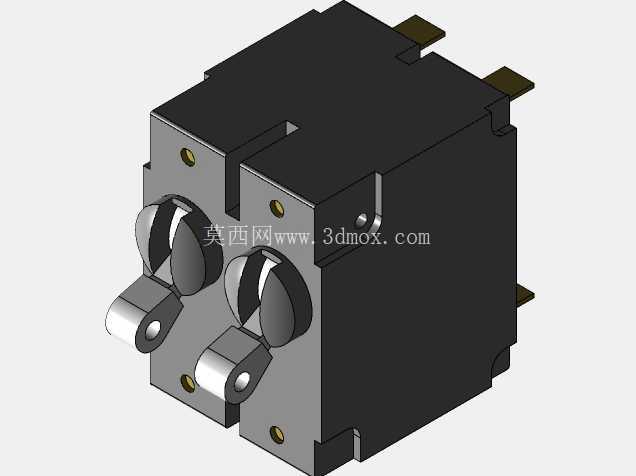

　　这款双极操作断路器的三维结构设计，核心面向低压配电回路的过载与短路保护场景，在工业控制柜、楼宇配电盘、小型设备动力进线端都有广泛适配空间，日常承担分断负荷电流、快速切断故障电流的作用，避免线路过热、短路故障波及后端用电设备。从结构设计逻辑来看，模型完整还原了双极联动的操动机构布局，前端两个旋钮式操作手柄通过内部联动轴实现同步分合，确保两极电路通断状态完全一致，避免单极断开带来的带电安全隐患；手柄旁的金属接线端子采用外翻式搭接结构，预留了充足的螺栓紧固操作空间，接线时无需额外拆解外壳即可完成导线压接，适配现场配电施工的操作习惯。

　　外壳主体采用阻燃工程塑料的包覆结构，安装侧伸出的三个片状接线插脚分别对应进出线回路的连接点位，插脚位置与外壳安装基准面的尺寸公差严格匹配常规导轨安装的断路器占位，可直接适配标准DIN导轨的安装卡槽，无需额外定制安装支架。设计过程中重点考量了操作行程的限位结构，手柄转动角度与内部触点的开距做了对应匹配，确保手柄处于分闸位置时触点间有足够的绝缘间隙，处于合闸位置时触点接触压力满足额定载流要求，避免长期载流出现触点过热烧蚀的问题。外壳的拼接缝隙做了错位止口设计，既可以提升外壳整体的结构强度，也能防止日常使用中灰尘、飞溅的液体直接进入内部触点腔室，提升元件在复杂工业现场的环境适应性。

　　从安装边界来看，模型整体的长宽高尺寸完全对标同规格微型断路器的安装占位，相邻安装时不会与旁边的配电元件出现空间干涉，接线端子的高度差也预留了常规接线端子排的布线空间，进出线导线弯曲半径满足低压配电施工的规范要求，不会出现导线过度弯折损伤线芯的问题。内部操动机构的脱扣触发位置做了结构避让，确保过载、短路故障发生时脱扣机构可以快速动作，无卡滞风险，同时双极的触点同步性误差控制在极小范围内，避免两极分断不同步产生的拉弧影响相邻回路。
