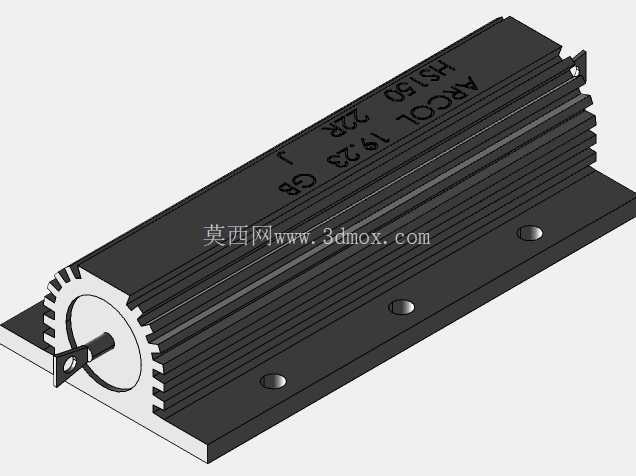

Arcol HS150-3K3J铝壳功率电阻三维结构

项目分类:变压器/电感器 发布时间:2025-02-17 ID:935471
  • Arcol HS150-3K3J铝壳功率电阻三维结构

  在工业电气控制回路、伺服驱动能耗制动单元、大功率电源泄放回路这类需要稳定消耗冗余电能的场景中,这类带一体化散热壳体的绕线功率电阻是极为常用的被动元件,本次建模还原的这款3.3kΩ额定功率150W的电阻,完全按照实物安装与结构细节复刻,可直接用于电气柜装配干涉检查、整机BOM配套三维展示、散热风道仿真占位等工程场景。

  从实际使用的角度看,这类电阻的核心作用是在回路出现过压、或者伺服电机急停反馈能量时,将多余的电能转化为热能耗散掉,避免反向电压击穿驱动模块,因此结构设计上首先要保障散热效率,其次要满足现场安装的牢固性,还要兼顾绝缘防护避免短路风险。建模过程中首先还原了外部的铝制散热壳体,壳体表面的平行散热鳍片并非装饰结构,每道鳍片的高度、间距都和实物一致,目的是在有限的安装体积内最大化和空气的接触面积,自然对流条件下就能把电阻芯产生的热量快速导出,不需要额外加装散热风扇就能满足150W额定功率下的温升要求,鳍片的边缘做了微小的倒角处理,避免装配时划伤操作人员或者线缆绝缘层。

  壳体底部的安装法兰是建模时重点还原的部分,法兰上的三个沉头安装孔位置严格匹配实物安装尺寸,孔位的沉头深度刚好容纳M4规格的内六角螺丝头,安装后螺丝不会突出法兰平面,保证电阻底部可以完全贴合安装板面,既可以提升安装稳定性,也能在需要时通过安装板辅助传导热量。电阻两端的端盖结构做了细节还原,端盖和铝壳之间采用卡扣加铆压的配合结构,既可以固定内部的绕线瓷芯,也能实现壳体和内部电阻芯的绝缘隔离,避免铝壳带电引发安全隐患。

  引出端的结构完全按照实物建模,一端的金属接线端子带固定螺丝孔,方便用户压接或者螺丝锁紧接线,端子和端盖之间加了绝缘衬套,保证接线端和铝壳之间的绝缘强度满足高压回路使用要求。内部的绕线框架结构也做了等效还原,绕线芯采用陶瓷骨架,电阻丝均匀绕制在骨架上,和铝壳内壁之间预留了均匀的填充间隙,实物中这个间隙会填充导热绝缘材料,既可以把电阻丝的热量快速传导到铝壳上,也能避免电阻丝和铝壳接触造成短路,建模时保留了这个间隙的尺寸,方便做热仿真时设置材料属性。

  从安装边界来看,这款电阻的整体长度、宽度、高度尺寸都严格按照实物测绘值还原,安装时只需要在安装板上按照三个孔位的位置开好对应的通孔,预留出接线端的接线操作空间,同时在电阻周边预留至少10mm的空气流通间隙,就能保证正常工作时的散热效果,不会因为热量堆积造成功率降额。建模时特意还原了壳体表面的标识刻印位置,方便在做整机三维布线时快速识别元件参数,避免装配时错用不同阻值或者功率的电阻。

  这类电阻在实际选型使用时,很多工程师会忽略安装方向对散热的影响,建模时保留的鳍片走向可以直观提示装配人员,尽量让鳍片方向和柜内风道方向平行,让空气可以顺着鳍片间隙流通,最大化散热效率,如果安装方向错误,鳍片之间的空气无法形成对流,实际承载功率会比额定值低30%以上,很容易出现电阻过热烧毁的问题。另外模型还原了电阻的整体重量分布特征,底部法兰的厚度足够,安装后不会因为设备运行的震动出现端子松动或者壳体变形的问题,适合用在有一定震动的工业设备内部,比如机床控制柜、风电变桨柜、电梯驱动柜这类场景。

  在三维装配过程中,这个模型可以直接导入到电气柜的总装配体中,检查和周边接触器、接线端子、线缆的距离是否满足安规要求,尤其是高压回路中,电阻表面工作温度较高,需要和周边的塑料元件、线缆保持足够的安全距离,避免长期高温烘烤造成绝缘老化,通过三维模型提前做干涉和距离检查,能大幅减少现场装配时的整改工作量,避免后期返工。
