集成式高压油站液压供油装置

　　这套集成式高压供油装置，主要面向需要持续稳定高压液压油供给的工业场景，常见于重型机床主轴润滑、液压工装夹具保压、小型液压执行机构驱动这类对油压稳定性、油液清洁度有明确要求的工位。区别于传统分散式液压管路搭建的供油系统，该装置将动力驱动、压力调节、油液过滤、控制检测所有功能模块集成在一体式安装底座上，省去了现场布管、元件单独安装找正的大量工序，现场部署时仅需对接进出油口与供电线路即可投入使用，大幅缩短产线配套液压系统的安装调试周期。

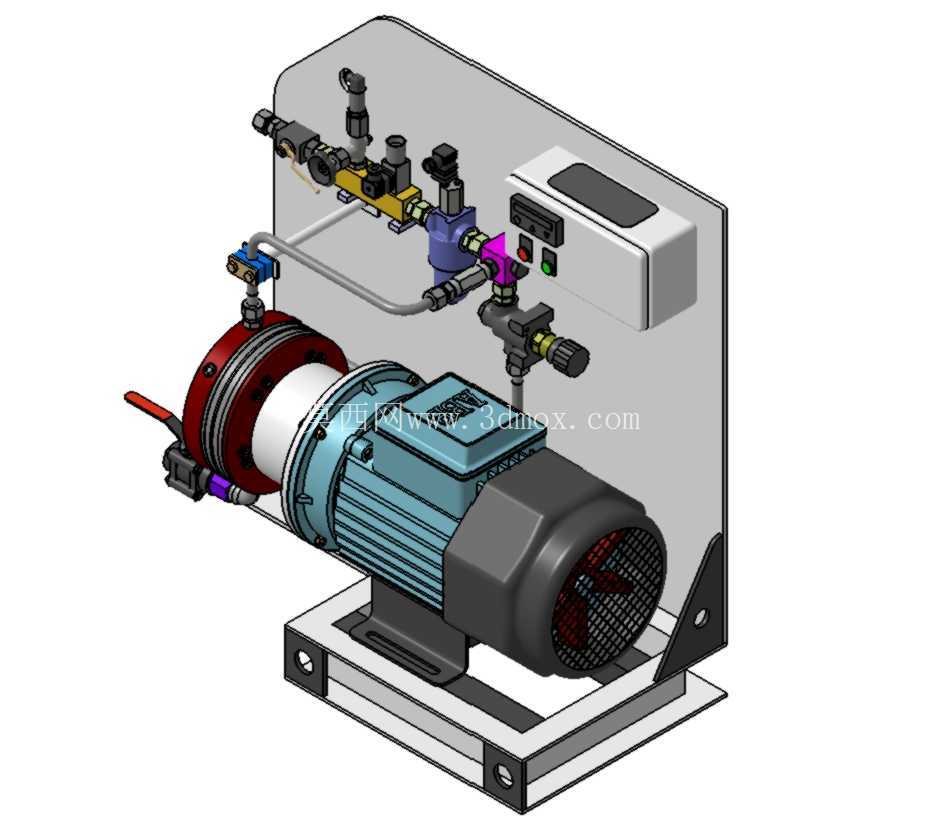

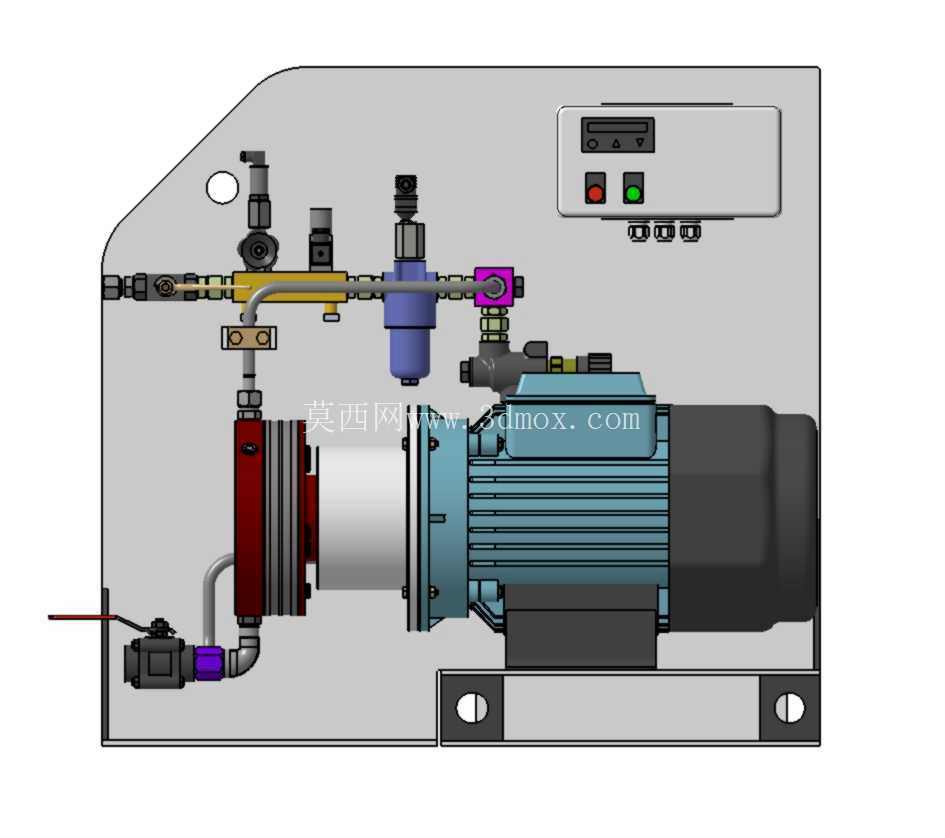

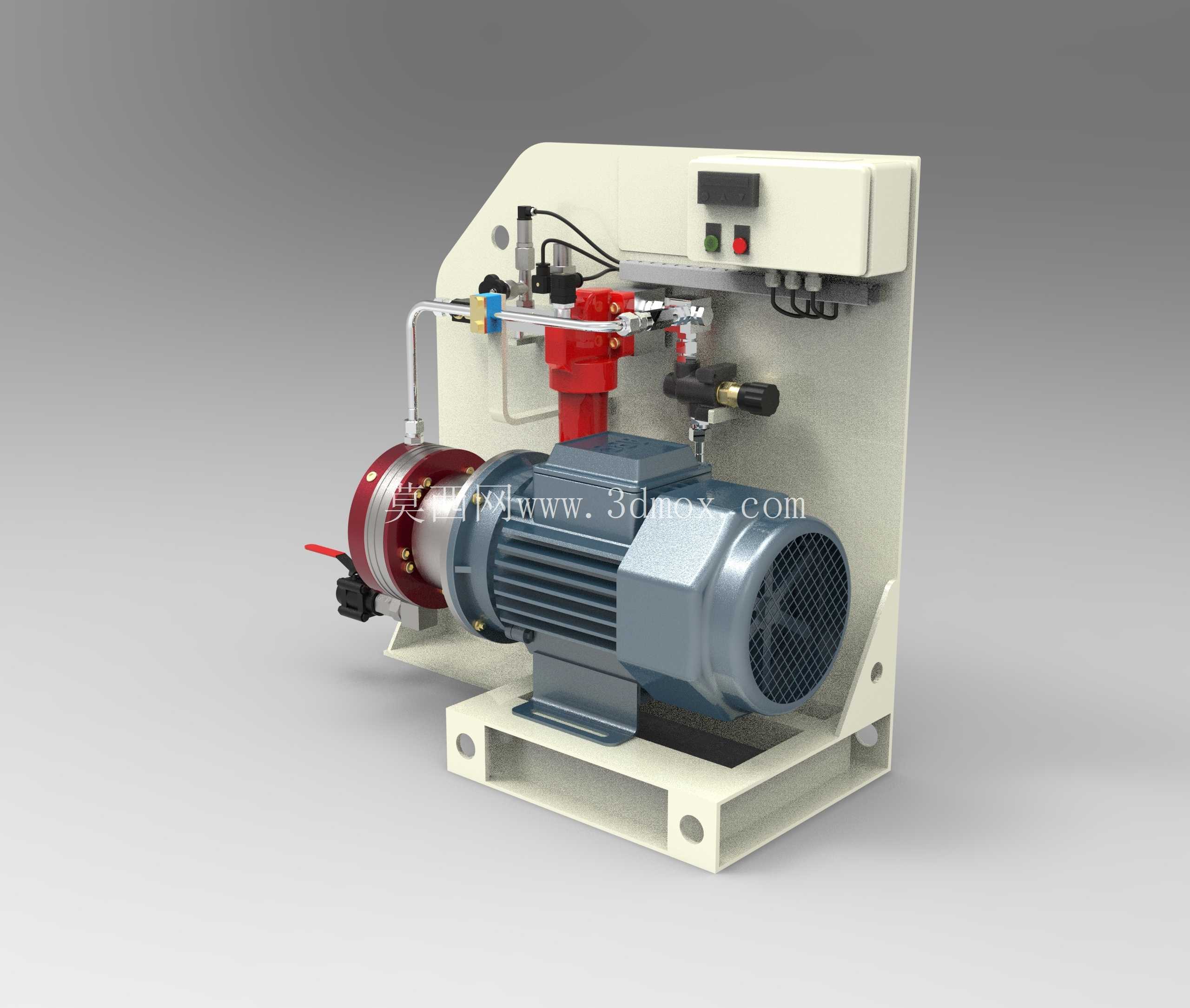

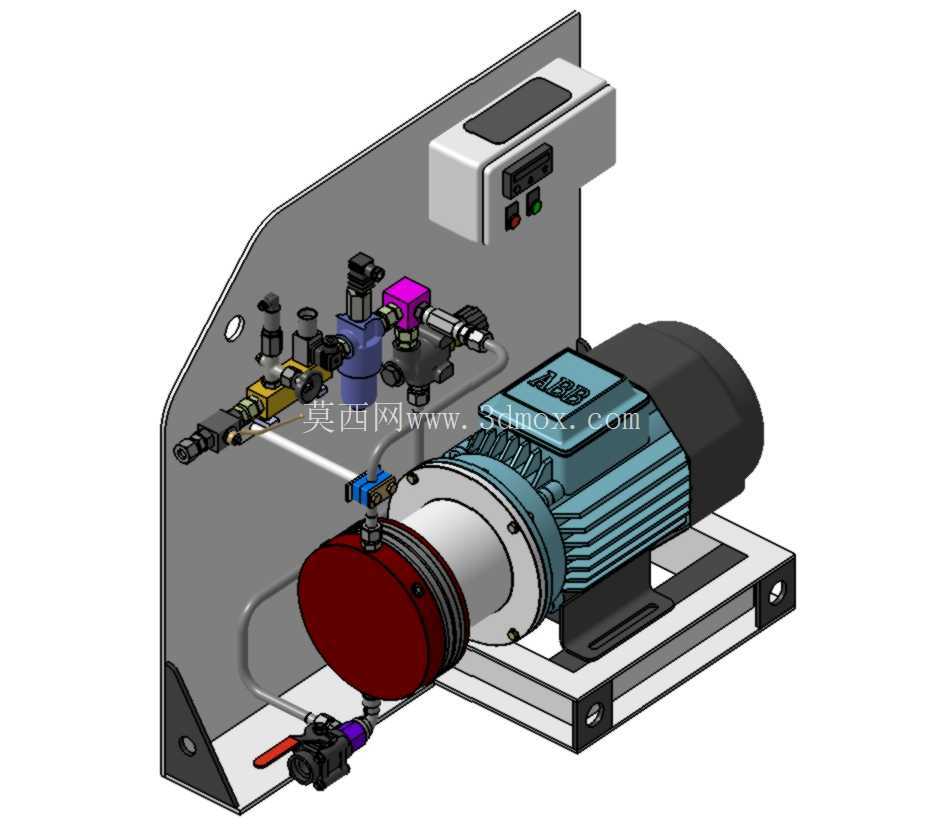

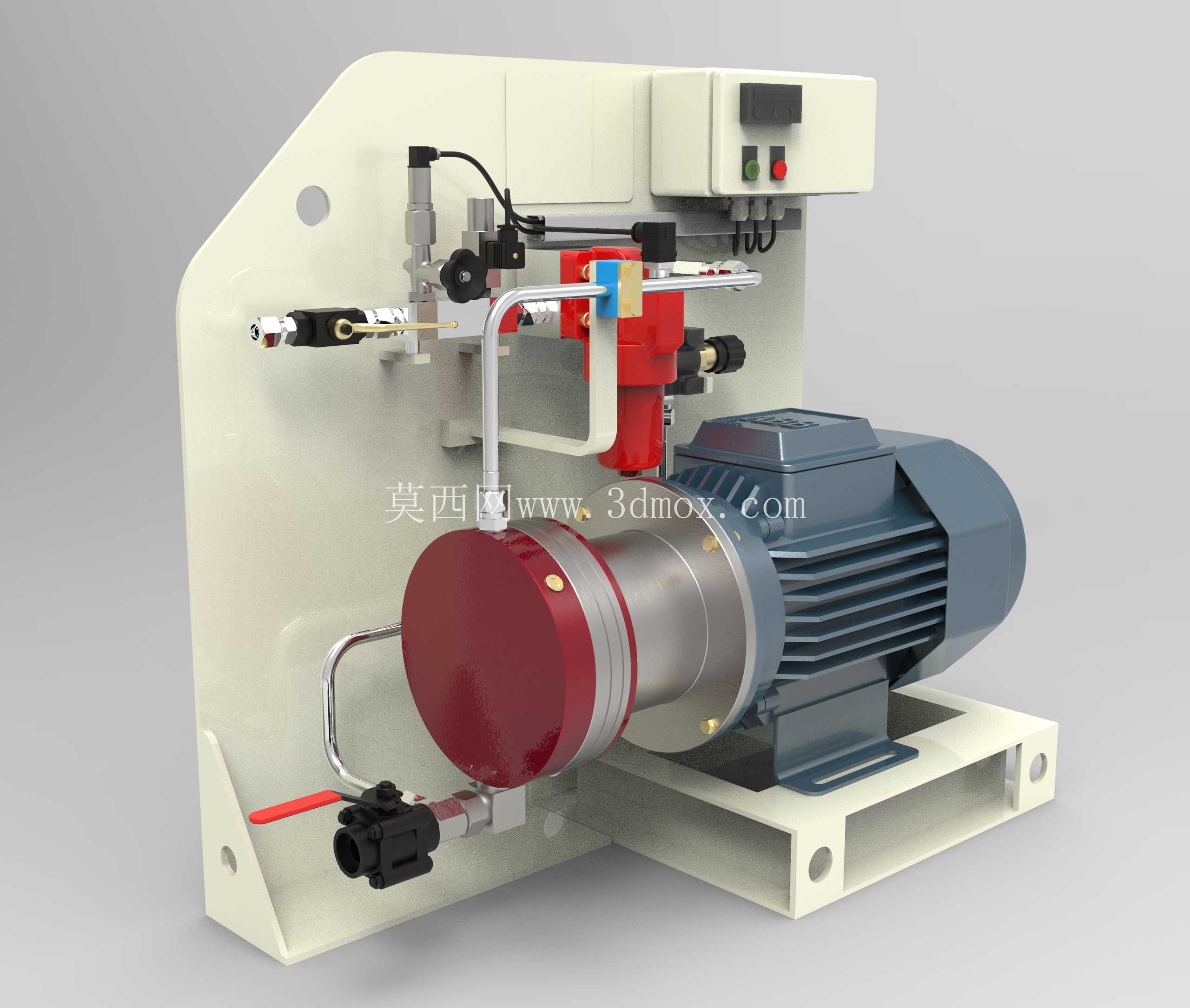

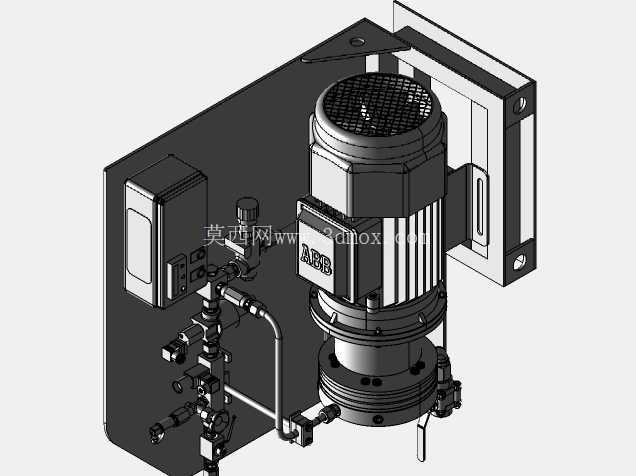

　　从结构设计逻辑来看，装置采用驱动电机与高压柱塞泵直联的传动方案，取消了传统联轴器连接所需的额外支座与对中调整结构，电机输出轴与泵轴通过同轴止口直接定位，传动路径长度缩短近40%，既减少了传动过程中的功率损耗，也避免了长期运行下联轴器磨损带来的振动、异响问题。泵体出油侧叠加设置了溢流阀、压力传感器与手动卸荷球阀，其中溢流阀用于设定系统最高工作压力，当出油侧压力超过阈值时自动溢流卸荷，避免超压损坏后端液压元件；压力传感器实时采集系统压力数据，反馈至顶部控制盒实现压力异常报警、停机保护；手动卸荷球阀则用于设备维护时快速释放管路残余压力，保障检修操作安全。进油侧配置了高精度过滤器，可过滤油液中10μm以上的固体颗粒杂质，避免杂质进入泵体磨损柱塞配合面，或是堵塞后端液压阀组、节流口，延长整套液压系统的维护周期。

　　安装底座采用折弯焊接的箱式结构，底部预留四个标准安装孔位，孔位间距按照通用工业设备安装槽钢的间距设计，可直接固定在车间设备旁的地面支架或是主机设备的预留安装平台上，无需额外加工过渡连接板。整体外形的长宽高尺寸控制在紧凑范围内，电机侧与阀组侧均预留了足够的操作空间：手动卸荷阀的操作手柄伸出底座侧面120mm，佩戴常规劳保手套即可完成扳动操作，不会与周边结构产生干涉；顶部控制盒的按钮、显示屏高度距离安装面约450mm，符合站立操作的人机工程高度，无需弯腰即可完成参数查看与启停操作。油管路全部采用硬管折弯成型搭配少量卡套式接头连接，相比软管连接具备更高的压力耐受能力与更长的使用寿命，管路走向沿安装座立面排布，通过管卡整齐固定，既避免了管路振动产生的磨损，也方便日常巡检时排查渗漏点。

　　在实际工况适配方面，该装置可根据后端负载的需求调整溢流阀设定压力，覆盖常用中高压液压系统的压力区间，油箱部分集成在底座结构内部，预留了标准油位观察窗与注油、放油口，日常油液补充、更换无需拆解外部结构。控制盒上设置了运行、故障状态指示灯，以及急停按钮，现场出现异常时可快速切断设备动力。整套装置的结构设计充分考虑了工业现场的维护便利性，所有易损元件包括过滤器滤芯、密封件均采用行业通用规格，无需定制特殊配件即可完成更换，降低设备全生命周期的使用成本。对于三维建模从业者而言，该模型完整还原了直联传动结构的同轴配合关系、液压管路的排布逻辑、安装接口的尺寸边界，可直接用于液压系统方案设计时的布局干涉检查，或是作为同类集成供油装置设计的参考蓝本，建模时对各个元件的安装定位基准、配合公差带都做了符合工程实际的还原，不存在结构干涉、安装顺序矛盾的问题，可直接导出工程图用于生产参考。
