门窗用金属可调式锁闭铰链结构

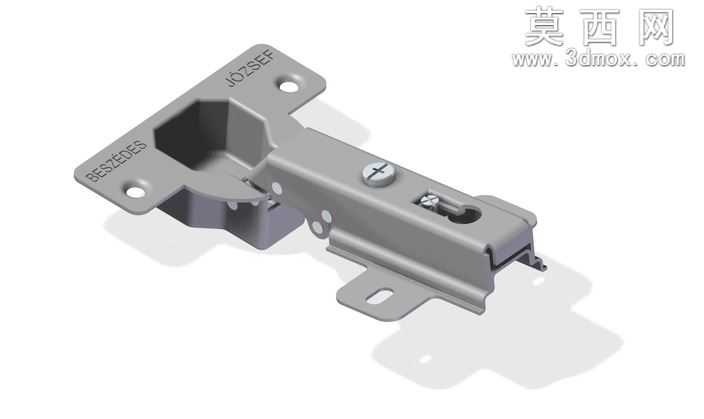

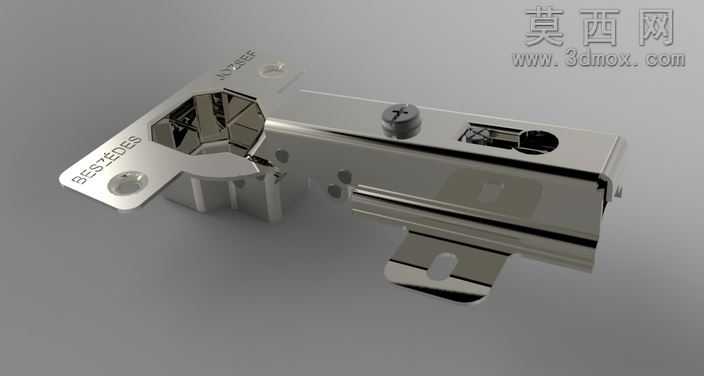

本款铰链为门窗配套的金属锁闭型铰链，采用Solid Edge ST4完成全参数化三维建模，建模过程严格遵循五金冲压件、机加工件的成型工艺逻辑，对每一处折弯圆角、安装孔位、配合间隙都做了精准还原，避免出现工艺无法实现的不合理结构。模型整体采用自底向上的装配建模思路，先分别完成固定底座、锁止调节机构、活动连接臂、安装卡扣等独立零件的建模，再按照实际装配关系添加同轴、重合、间隙配合约束，完整还原铰链的实际装配状态，可直接用于运动仿真验证开合过程的干涉情况。渲染阶段采用金属材质分层表现，主体承重结构使用哑光冷轧钢材质，调整合适的粗糙度与金属度参数还原冲压钢板的细腻磨砂质感，锁止调节螺丝、卡扣弹性部件使用亮面镀锌金属材质，通过细微的材质差异区分不同功能的零件，同时添加柔和的环境HDR光照，搭配软阴影效果，清晰呈现铰链表面的冲压标识、安装孔倒角、机构缝隙等细节，让渲染效果贴近真实产品的实物观感。结构设计上，这款铰链集成了开合连接与锁闭定位功能，固定底座设置多组安装孔适配不同门窗框的安装需求，中部的调节螺丝可实现铰链配合松紧度的微调，侧面的锁止拨杆可在门窗闭合后实现锁止固定，避免门窗受外力晃动移位，末端的弹性卡扣可快速完成与门窗扇的卡装固定，降低现场安装的操作难度。设计过程中充分考虑门窗使用场景的承重需求与耐损耗要求，所有受力部位都做了加厚处理，活动连接部位预留了合理的转动间隙，既保证开合转动的顺畅度，又避免长期使用出现松动旷量，模型完整保留了所有零件的建模参数，可根据实际门窗的尺寸、承重需求快速调整对应参数，衍生出不同规格的同系列铰链产品，也可直接导出工程图用于生产加工环节的尺寸参考。
