三菱HG-KR23型交流伺服电机结构

　　做非标设备结构设计的工程师，在做小负载高精度传动工位选型时，绕不开这类小功率交流伺服电机的结构适配，这次拆解建模的HG-KR23机型，是200W级小惯量伺服里应用极广的一款，日常接触的3C电子装配工位、小型点胶设备、桌面型机械手关节、包装线的短距离精准送料机构，都能见到它的身影。

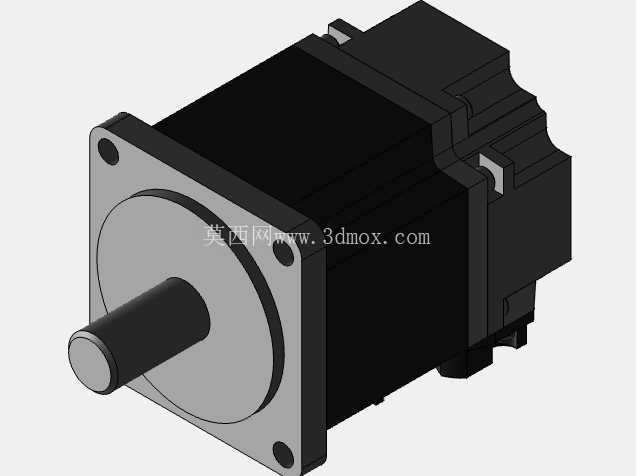

　　先从安装边界说起，这款电机采用方形法兰安装结构，法兰端面上的定位止口与安装孔位完全遵循通用伺服的安装尺寸规范，止口直径、安装孔中心距、输出轴的轴径与键槽尺寸，都能和市面上同功率段的行星减速机、同步轮安装座、联轴器直接适配，不需要额外做转接法兰，能大幅缩短设计阶段的选型适配周期。输出轴采用圆柱轴伸带平键的结构，轴伸长度经过优化，既可以直接通过键连接传递扭矩，也能搭配抱紧式联轴器实现无间隙传动，适配不同精度要求的传动场景，轴端的中心孔是加工和装配时的工艺基准，也方便后续做动平衡校正时的装夹定位。

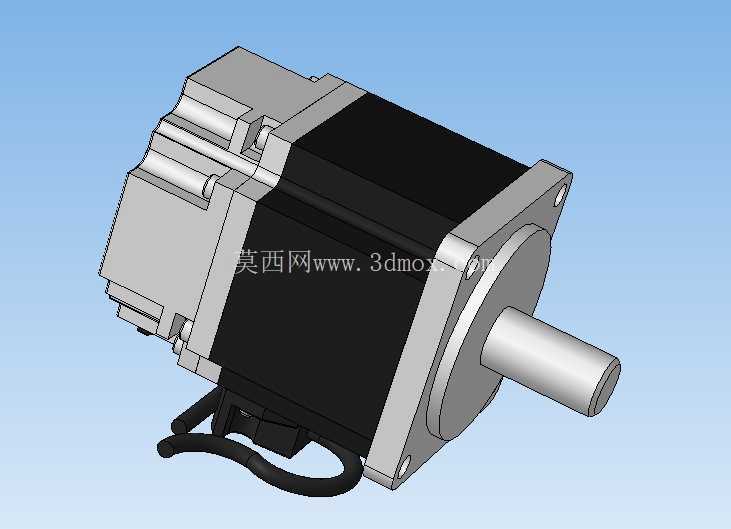

　　电机本体的结构分为三个主要部分：前端的法兰端盖、中间的定子机座、后端的编码器与接线舱。前端盖采用压铸铝合金材质，既保证了安装面的结构刚性，又能控制整体重量，端盖内部嵌有轴承室，用来支撑输出轴的前端轴承，承受径向和轴向的传动负载，轴承的选型匹配了小惯量电机的高响应特性，空载最高转速能达到数千转，同时保证长期运行的回转精度。中间的定子机座外部做了散热筋结构？不对，这款小功率伺服的机座是光滑的方形铝合金壳体，因为200W功率段的运行发热不大，依靠壳体自然散热就能满足温升要求，壳体表面的黑色涂层是绝缘防锈处理，同时能提升表面的热辐射效率，帮助运行时的热量散出。机座内部嵌有定子绕组，是交流永磁伺服的核心动力部分，搭配内嵌的永磁体转子，实现高精度的转速与位置控制。

　　后端的结构是伺服电机区别于普通异步电机的核心部分，后端盖内部集成了高精度光电编码器，用来实时反馈转子的位置与转速信号，给驱动器提供闭环控制的反馈数据，编码器的分辨率直接决定了电机的控制精度，这款机型搭配的编码器能满足绝大多数工业工位的定位精度要求。后端侧面伸出的动力与编码器线缆，采用防水接头结构，线缆的出线方向做了防弯折处理，避免设备运行时线缆反复弯折导致的线芯断裂，接头的防护等级能满足车间常规的粉尘、少量溅水场景使用，不需要额外做防护套。

　　建模的时候需要特别注意几个容易出错的装配边界：首先是法兰安装面的平面度要求，这个面直接和设备安装板贴合，如果平面度超差，会导致电机安装后出现偏斜，运行时产生额外的径向负载，加剧轴承磨损，所以建模时安装面的公差要按IT7级精度设定，安装孔的位置度也要严格控制，避免现场安装时孔位对不上。其次是输出轴的轴向窜动间隙，这个间隙会直接影响传动精度，建模时要预留好轴承的预紧间隙，保证轴系的回转精度。还有后端编码器舱的尺寸边界，很多工程师做布局时容易忽略编码器舱的突出尺寸，导致电机安装后和设备内部的其他结构件发生干涉，尤其是搭配减速机安装时，要提前核对后端的空间余量，避免后期改结构。

　　从实际应用场景来看，这款小功率伺服因为惯量小、响应速度快，特别适合需要频繁启停、正反转切换的工位，比如贴标机的送标轴、小型机械手的旋转关节、电子元件的插件工位，这些场景要求电机能在极短的时间内达到设定转速，并且精准停在目标位置，普通的步进电机或者异步电机很难满足这样的动态响应要求。在做设备布局时，还要注意电机的线缆弯曲半径，不能小于线缆直径的6倍，同时要预留好线缆的活动空间，避免设备运行时线缆被拉扯或者剐蹭。另外，电机的安装方向没有严格限制，可以水平安装、垂直安装甚至法兰朝上安装，但是垂直安装时要注意如果输出轴带抱闸（这款基础款不带抱闸，带抱闸的版本要注意抱闸的供电接线），要考虑负载的重力下坠问题，搭配对应的制动结构。

　　建模过程中对各个配合面的公差设定也很关键，比如定子机座和前后端盖的配合采用过渡配合，既保证装配时的同轴度，又方便后期维护拆卸；轴承和端盖轴承室、轴承和输出轴的配合要根据负载类型选择合适的公差带，避免运行时出现轴承跑内圈或者跑外圈的问题。还有机座上的安装螺纹孔，深度要控制合理，不能钻穿机座内部，避免破坏定子绕组的绝缘结构，螺纹孔的入口处要做倒角处理，方便安装螺丝时的导入，也能避免螺纹入口处的毛刺刮伤螺丝镀层。

　　很多刚接触伺服选型的工程师容易忽略电机的负载惯量匹配问题，这款小惯量伺服推荐的负载惯量比是电机转子惯量的5-10倍以内，如果负载惯量过大，会导致电机响应变慢，定位时出现过冲或者震荡，这时候就需要搭配减速机来做惯量匹配，而这款电机的法兰尺寸和输出轴尺寸，刚好能和市面上主流的60法兰行星减速机直接适配，不需要额外做转接件，这也是它在小功率传动场景应用广泛的原因之一。另外，电机的表面温升在额定负载运行时会控制在合理范围内，建模时不需要额外预留散热风扇的安装空间，依靠壳体自然散热即可，也减少了设备的整体体积。

　　在做三维装配时，还要注意电机整体的重心位置，这款电机的重心基本在法兰安装面的中心轴线上，水平安装时不会产生额外的偏载力矩，但是如果是悬臂安装的场景，要核算安装板的刚性，避免运行时因为安装板变形导致电机轴出现偏斜，影响传动精度和轴承寿命。输出轴上的键槽尺寸采用标准平键规格，对应的键可以直接采购标准件，不需要定制，也降低了设备的物料成本和维护成本。
