5吨级35行程框架式液压压制设备

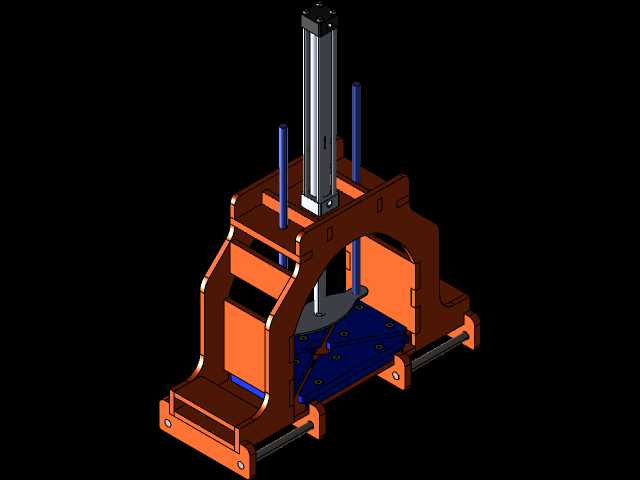

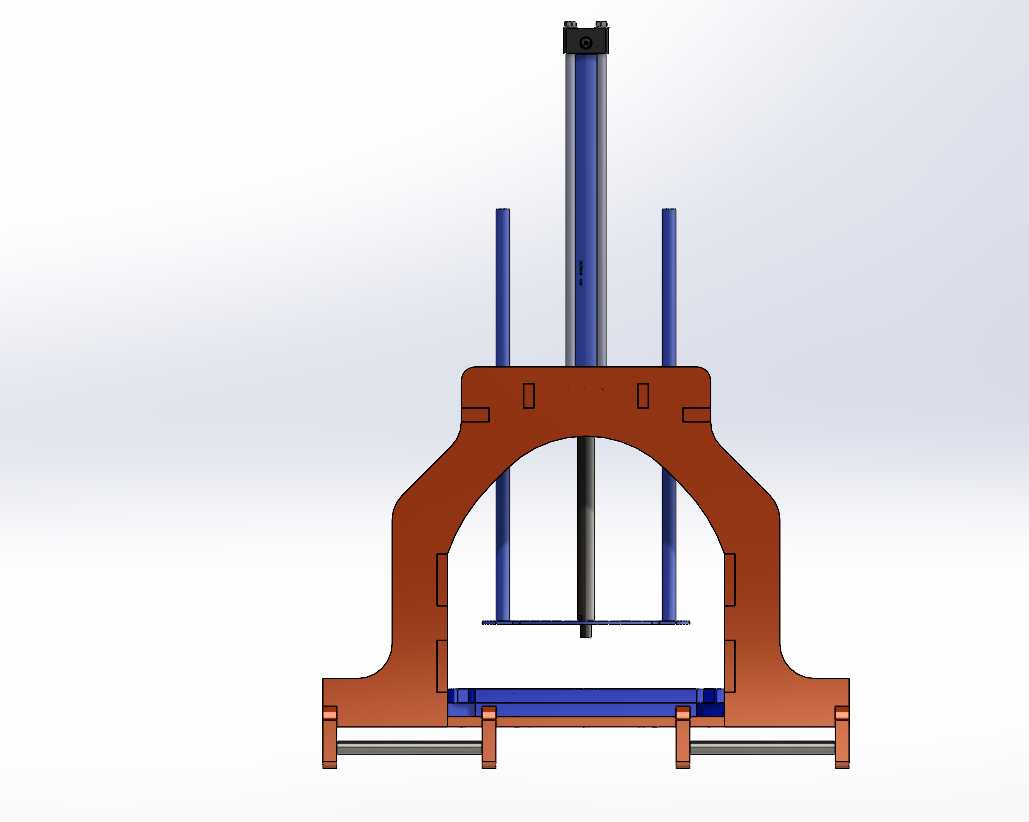

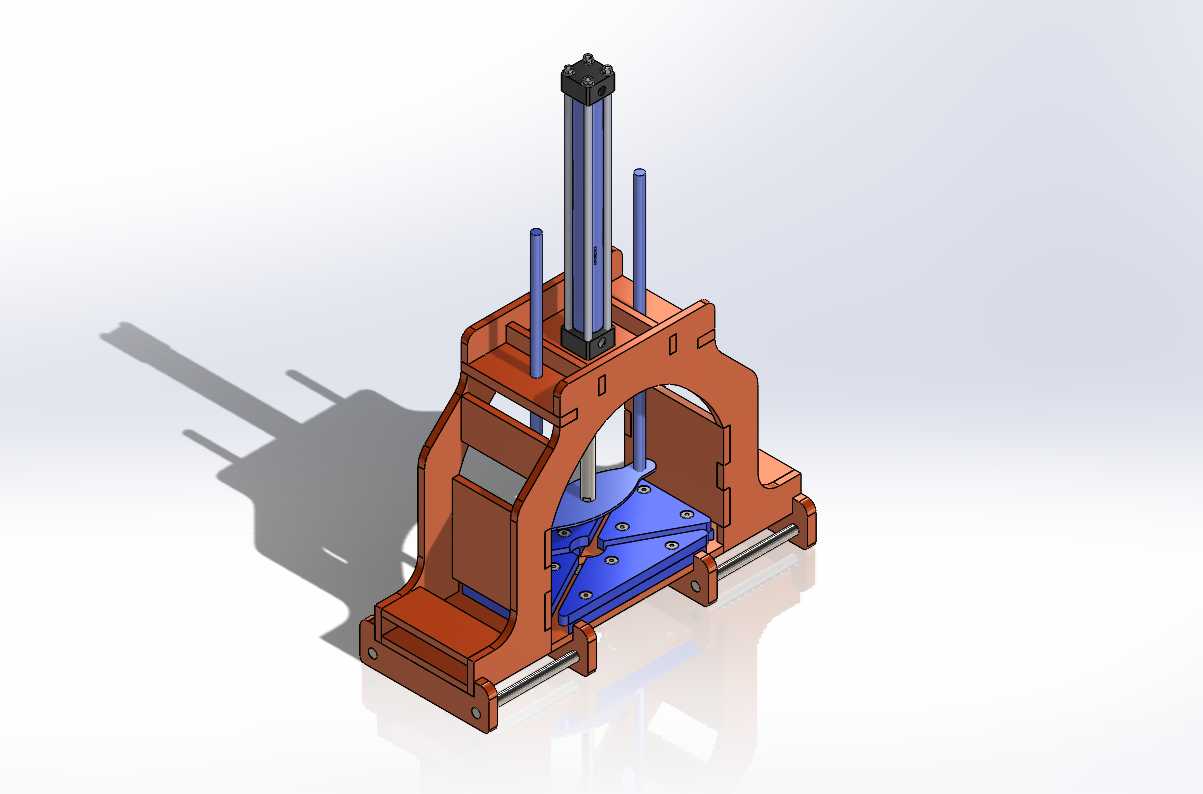

　　这款液压压制设备的设计初衷，是面向小型五金件压装、薄金属板材校形、首饰及小工艺品压制成型这类小吨位压力加工场景，常见于街边五金加工门店、小型饰品加工作坊、机修车间的零散压制作业环节，相比大吨位工业压机，它的占地空间更小，部署灵活，不需要专门做厚重的设备基础，普通硬化车间地面即可放置使用。从结构布局来看，设备采用开式C型框架作为主体承载结构，这种结构的优势在于三个方向开放，工件上下料操作空间充足，操作人员可以从正面、侧面灵活取放工件，尤其适合处理尺寸不大但需要频繁换料的压制作业，框架主体采用厚钢板焊接后时效处理的工艺路线，避免长期承压出现结构变形，承压面的平面度控制在每米0.1mm以内，保证压制过程中压力垂直传导，不会出现偏载啃模的问题。设备的核心执行部件采用立式单液压缸布置，液压缸垂直安装在框架顶部的安装座上，安装座与框架主体通过螺栓组刚性连接，连接面做了定位销孔设计，保证液压缸的轴心线与下方工作台面的垂直度公差控制在0.05mm/m以内，避免活塞杆长期受侧向力导致密封件过早磨损。液压缸的额定输出压力对应5吨压制力，活塞杆行程达到35cm，这个行程参数可以满足常规压装作业的开合高度需求，不管是带一定高度的模具安装，还是需要大开合空间取放的异形工件，都能留出足够的操作间隙，不用额外垫高工作台。

　　工作台部分采用可滑动的板式结构，台面上加工有均匀分布的T型槽，方便不同规格的压制模具快速装夹固定，滑动导轨采用双侧线性导轨布置，工作台可以沿着导轨前后推拉，在更换模具或者放置大型工件的时候，可以把工作台拉到框架外侧，操作完成后再推回压制位，既提升了操作安全性，也降低了重型工件上下料的劳动强度。导向柱采用四根对称布置的光轴结构，分布在液压缸四周，和压头部分的直线轴承配合，在压头下行压制的过程中提供精准导向，避免压头出现转动或者横向偏移，保证压制力始终垂直作用在工件表面，尤其是压制带配合面的精密零件时，稳定的导向结构能有效避免工件压偏报废。

　　液压管路采用硬管加软管组合的布置方式，固定管路部分采用无缝钢管布置在框架侧面，减少管路晃动，活动连接部分采用高压软管，预留足够的活动余量，不会因为压头上下行程拉扯管路，管路接头全部采用标准液压接头，密封件选用耐油橡胶材质，长期在额定压力下工作不会出现渗漏问题。从安装边界来看，设备整体宽度控制在80cm以内，深度在60cm左右，最大高度不超过1.8m，不需要占用大面积的车间空间，甚至可以在小型加工门店的靠墙位置部署，设备底部预留有地脚螺栓安装孔，如果是长期固定工位使用，可以打膨胀螺栓固定在地面上，进一步提升压制过程的稳定性，如果是需要频繁转场的作业场景，也可以直接在平整地面放置使用，只要保证四个支撑脚受力均匀即可。在实际使用场景中，这款设备可以完成的作业覆盖范围很广，比如小型轴承的压装、铜套的压入、薄铝板的压印成型、塑料件的热压定型、小尺寸零件的校直校正，甚至可以配套简易模具完成小批量的粉末压制成型作业，相比手动压床，它的压力输出稳定，压力大小可以通过液压系统的调压阀灵活调整，不会因为操作人员手劲大小差异导致压装力不稳定，相比大型四柱液压机，它的采购和使用成本更低，维护更简单，日常只需要定期检查液压油位、更换密封件即可，不需要复杂的日常保养流程。

　　设计过程中特意考虑了操作安全性，压头的下行速度设置了快慢两档，空行程下行时速度较快，提升作业效率，接触工件前自动切换为慢速工进，避免快速冲击损坏工件或者模具，框架的开口处预留了安全光栅的安装位置，如果后续有更高的安全防护需求，可以直接加装安全光栅，不用额外改动主体结构。设备的液压站采用集成式设计，布置在框架后侧的空腔位置，不会额外占用外部空间，液压站的油箱容积按照液压缸最大容积的3倍设计，保证液压油有足够的散热空间，长时间连续作业也不会出现油温过高导致的压力下降问题，油箱侧面设置有油位观察窗和油温检测点，日常巡检可以很直观地看到油位和油温状态，及时补充或者更换液压油。
