三菱HF-MP43交流伺服电机结构建模

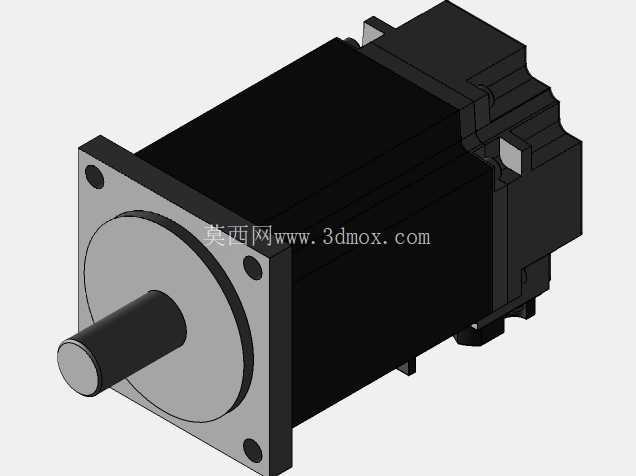

　　在自动化产线的定位传动环节，这类小功率交流伺服电机的应用覆盖了电子组装、小型数控设备、包装工位进给等多个场景，建模时首先要还原的就是其实际安装与功能匹配的核心特征。从输出端的方形安装法兰开始，法兰上的四个安装通孔位置、止口直径是建模时最先要确认的尺寸边界，这部分直接决定了电机能不能和设备的安装面板精准配合，止口的配合公差一般选H7/js6的过渡配合区间，建模时要把止口的凸台高度、法兰端面的平面度要求对应的结构特征做出来，避免后续装配时出现端面贴合不严、输出轴同轴度超差的问题。输出轴的轴径、键槽尺寸、轴伸长度是和负载端连接的关键，轴端的中心孔、轴肩的定位台阶都要还原，实际选型时这部分要匹配联轴器的内孔规格，轴伸长度不能超出联轴器的夹持范围，不然会出现锁紧后轴端顶死、传动卡滞的问题。

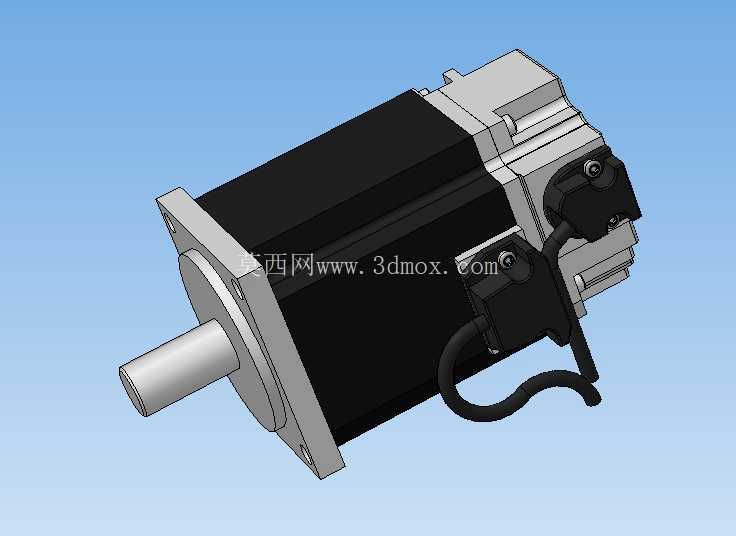

　　电机本体的定子外壳部分，采用的是方形叠片壳体加黑色防护涂层的结构，建模时要注意壳体表面的散热筋结构？不对，这款小功率伺服的壳体是光滑的方形结构，靠壳体本身的接触散热，所以外壳的四个棱边的倒角、壳体和前后端盖的配合止口要做准确，后端盖部分集成了两个线缆出线接头，一个是动力线缆接口，一个是编码器反馈线缆接口，两个接头的出线方向、接头的螺纹规格、防水密封圈的安装槽都要还原，实际布线时这两个接头的位置要预留足够的线缆弯曲半径，不能和设备周边的结构件产生干涉，尤其是在电机带负载做往复回转运动时，线缆的拖链弯曲半径要匹配接头的出线角度，避免长期弯折出现线缆断芯的问题。后端的编码器端盖部分，要还原编码器的安装腔结构，编码器和后端轴的连接是靠锥面配合加锁紧螺母固定，建模时要把编码器的安装定位台阶、端盖的密封槽做出来，这部分的防护等级直接影响编码器的使用寿命，在有切削液、粉尘的加工场景下，端盖的密封结构如果设计不到位，很容易出现编码器进油、进灰导致的反馈信号丢失、定位不准的故障。

　　建模过程中，要区分电机各个部件的材质特征：输出轴是调质处理的40Cr材质，表面做防锈氧化处理；安装法兰和后端盖是压铸铝合金材质，表面做哑光银白氧化；定子壳体的黑色部分是金属壳体表面喷塑处理，建模时的材质分区要和实际部件对应，方便后续做装配干涉检查、运动仿真的时候快速识别不同部件。从安装边界来看，这款电机的本体总长、法兰边长、轴中心高都要严格按照实际样本尺寸来做，尤其是轴中心高，这是和负载安装座对中的核心尺寸，一旦中心高尺寸偏差超过0.1mm，连接联轴器的时候就会出现别劲的问题，长期运行会导致轴承磨损加快、电机温升异常。

　　从功能特性上来说，这款交流伺服电机自带增量式编码器，能实现高精度的位置、速度、转矩三环控制，建模时虽然不需要还原内部的绕组、磁钢结构，但外部的安装接口、外形尺寸的准确性是核心，毕竟做三维建模的目的，就是为了在设备整体设计阶段做布局校验、干涉检查，提前发现电机和周边走线槽、安装支架、负载部件的空间冲突。比如在做小型点胶设备的X轴传动设计时，要把电机模型装配到丝杠端部，检查电机本体和设备侧板的间隙，检查编码器接头和拖链安装板的距离，检查动力线缆出线后会不会和运动的滑台产生刮擦，这些都需要精准的电机三维模型来支撑，如果模型的外形尺寸有偏差，实际加工装配的时候就会出现装不上、要现场修配的问题，耽误项目进度。

　　另外，电机本体上的铭牌安装槽、吊装螺纹孔？不对，这款小功率电机重量轻，没有专门的吊装孔，但是壳体上的接地螺钉位置要还原，实际电气安装时接地螺钉必须可靠连接设备地线，避免伺服运行时的干扰影响编码器信号。还有前端盖的油封安装槽，这部分是防止外部的粉尘、切削液进入电机前轴承的结构，建模时要把油封的安装台阶尺寸做准确，方便后续做BOM统计的时候把油封规格对应上。前轴承和后轴承的安装位在壳体内部，虽然外部看不到，但建模时要保证前后轴承位的同轴度，和输出轴的回转中心重合，这样在做运动仿真的时候，电机的输出轴回转中心才不会出现偏移，模拟出来的传动精度才符合实际情况。
