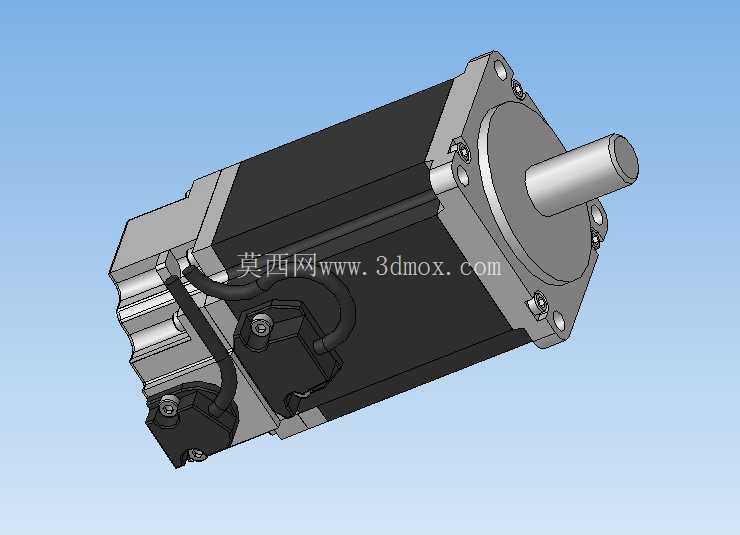

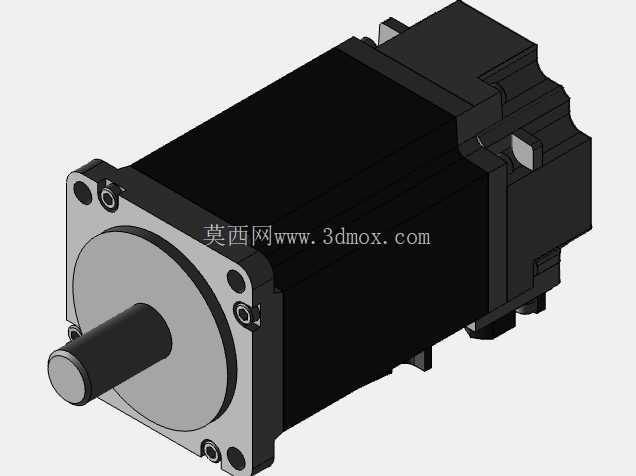

三菱HG-KR43交流伺服电机三维结构

　　在自动化产线的定位传动、数控机床的进给轴驱动、工业机器人关节动力输出这类对位置精度、转速响应有严苛要求的场景里，交流伺服电机是核心执行部件，这款HG-KR43规格的三菱伺服电机，是小功率伺服应用里覆盖场景极广的一款型号。从结构设计来看，这款电机采用方形法兰安装端面，端面上分布的安装孔位严格匹配同功率段伺服的通用安装尺寸，输出轴为带键槽的圆柱轴，可适配同步轮、联轴器、行星减速机等多种传动连接件，轴伸长度、轴径尺寸经过标准化设计，能直接替换同安装规格的其他品牌同功率伺服，减少设备改型时的结构调整工作量。

　　电机本体的壳体采用分段式结构，后端的编码器保护罩与前端的法兰端盖通过定子外壳的紧固螺栓连成整体，外壳表面做了散热筋结构优化，在持续额定扭矩输出时，能通过壳体表面将绕组产生的热量快速散出，避免长时间运行出现过热降额。侧面的动力与编码器连接器采用侧出式设计，连接器的安装位置做了密封结构处理，可适配车间多尘、有少量切削液飞溅的安装环境，接线端的卡扣结构能避免设备运行振动导致的接头松脱，保障动力与信号传输的稳定性。

　　从实际选型适配角度，这款小功率伺服的安装边界尺寸紧凑，方形法兰的边长、电机本体的总长都控制在小安装空间的适配范围内，在3C电子组装设备的点胶轴、贴装头驱动，包装机械的送膜轴、切刀轴驱动，以及小型输送线的精准分度驱动场景里，不需要预留过大的安装空间，结构设计时可以将设备的整体布局做的更紧凑。设计这款三维模型时，还原了电机本体的所有外部装配特征，包括法兰端的止口尺寸、安装孔的位置度、输出轴的键槽规格、侧面连接器的外形与安装角度，甚至后端编码器罩的散热槽、壳体上的铭牌安装位都做了1:1的特征还原，在做设备整体装配设计时，可以直接将该模型导入装配体，做干涉检查、安装空间校核、连接件适配模拟，不需要再手动测绘电机外形，能大幅缩短结构设计阶段的零部件建模与校核周期。

　　从功能特性来看，这款交流伺服电机搭配对应的伺服驱动器，可以实现位置、速度、扭矩三种控制模式的切换，响应带宽高，低速运行时无爬行现象，额定转速区间内的扭矩输出稳定，在需要频繁正反转、快速启停的传动工况下，转子的惯量匹配范围宽，能适配不同负载惯量的传动机构，不需要额外增加过大的减速比就能实现稳定的位置控制。在做设备结构设计时，需要注意电机安装面的平面度要求，法兰止口与设备安装板的配合公差要控制在合理范围，避免安装时出现同轴度偏差导致输出轴承受额外径向力，缩短轴承使用寿命；输出轴与传动部件的连接优先选用弹性联轴器，补偿少量的同轴度误差，同时侧出的连接器要预留足够的接线弯折空间，避免线缆过度弯折导致内部线芯断裂。这款模型的结构细节还原度足够支撑整机的虚拟装配调试，在做方案评审时，可以直观展示电机在设备内部的安装位置、与周边部件的间隙距离，提前规避装配时可能出现的干涉问题，比如电机侧面的连接器是否会和设备的钣金护板、走线槽产生位置冲突，输出轴连接的传动件是否会和电机前端盖产生摩擦，这些问题都可以在三维设计阶段通过装配校核提前发现，减少后续加工装配时的整改工作量。
