垂直轴风力机翼型气动结构设计

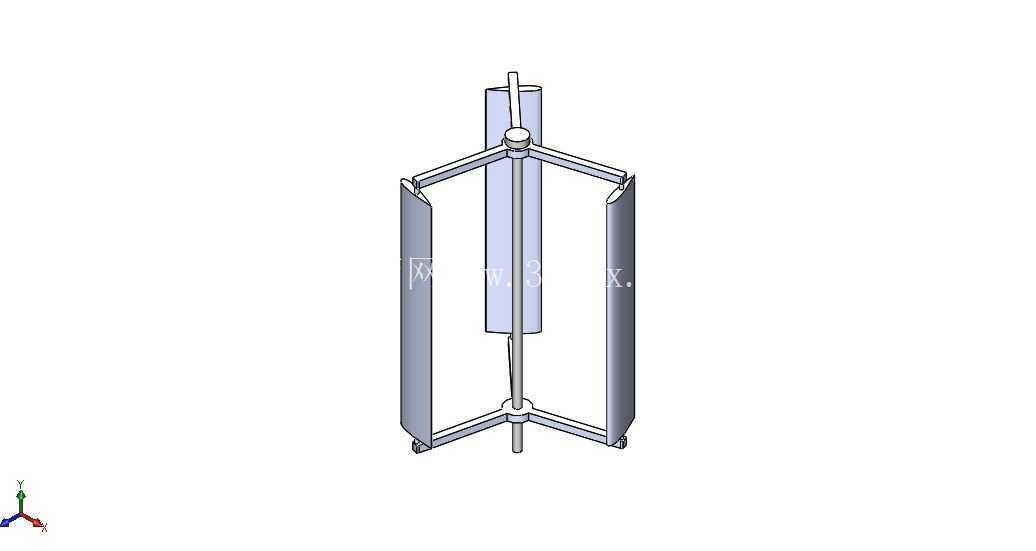

　　在分布式风能开发场景中，垂直轴风机因对来流风向适应性强、运维高度低、噪音表现优异，被广泛应用在城市楼宇顶部、牧区离网供电、海岛微电网、风光互补路灯系统等场景，而翼型作为垂直轴风机捕获风能的核心部件，其气动外形直接决定整机能效、启动风速、载荷分布与运行寿命。本次设计的翼型针对darrieus型垂直轴涡轮机的运行特性优化，这类涡轮机依靠翼型在不同攻角下产生的升力驱动转轴旋转，不需要对风装置，在湍流度较高的城市风场、复杂地形风场中比水平轴风机有更强的适配性。

　　从功能特性来看，该翼型在低雷诺数区间有更平缓的升阻比变化曲线，能在3m/s的低风速下产生足够启动力矩，避免传统垂直轴风机启动困难的问题；当叶尖速比处于2.5-4.5的常用运行区间时，翼型表面的流动分离点被控制在弦长60%以后的区域，大幅降低动态失速带来的载荷波动，减少叶片与转轴连接部位的疲劳损伤，延长整机维护周期。翼型的最大相对厚度设置为弦长的15%，在保证结构刚度的前提下尽可能降低型阻，厚度分布沿弦向做了平滑过渡，前缘半径经过反复调整，既避免前缘过尖导致的大攻角下失速突发，也不会因前缘过钝增加不必要的压差阻力。

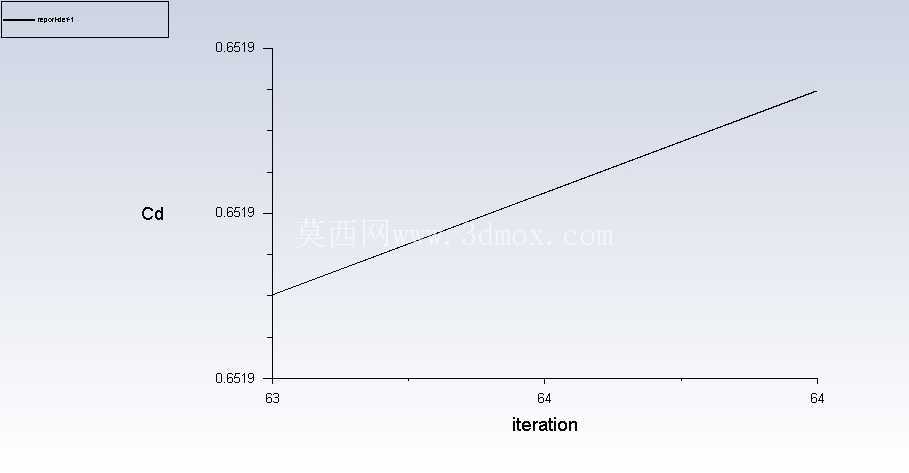

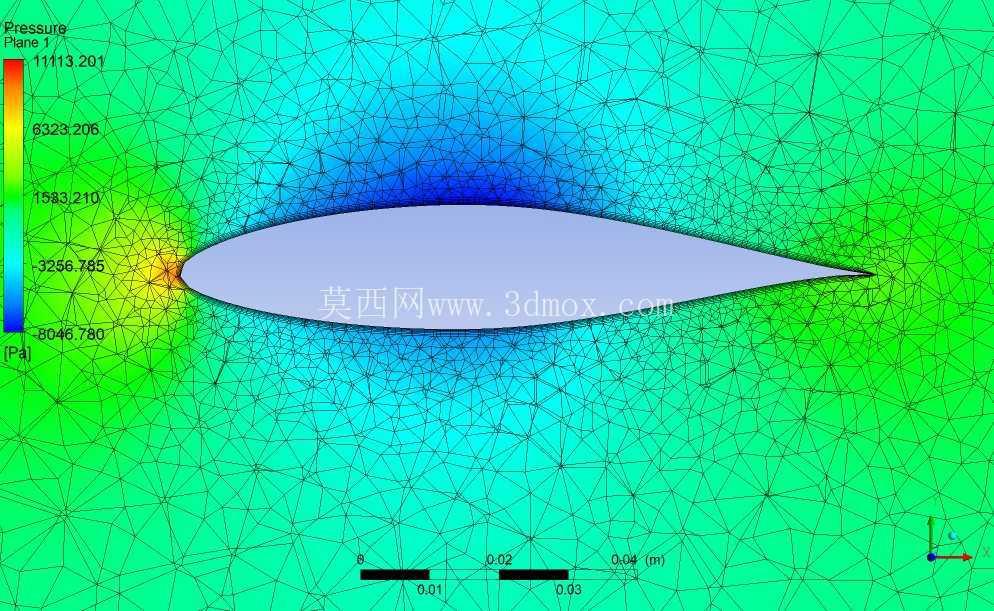

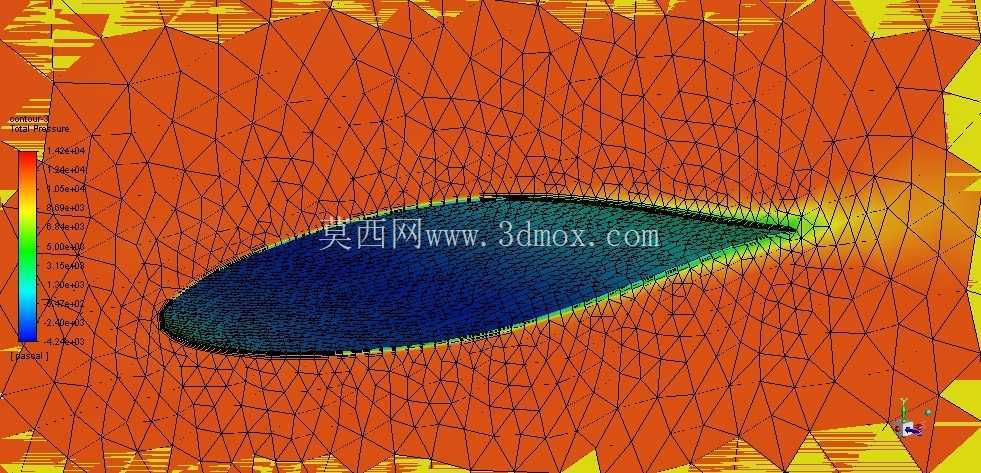

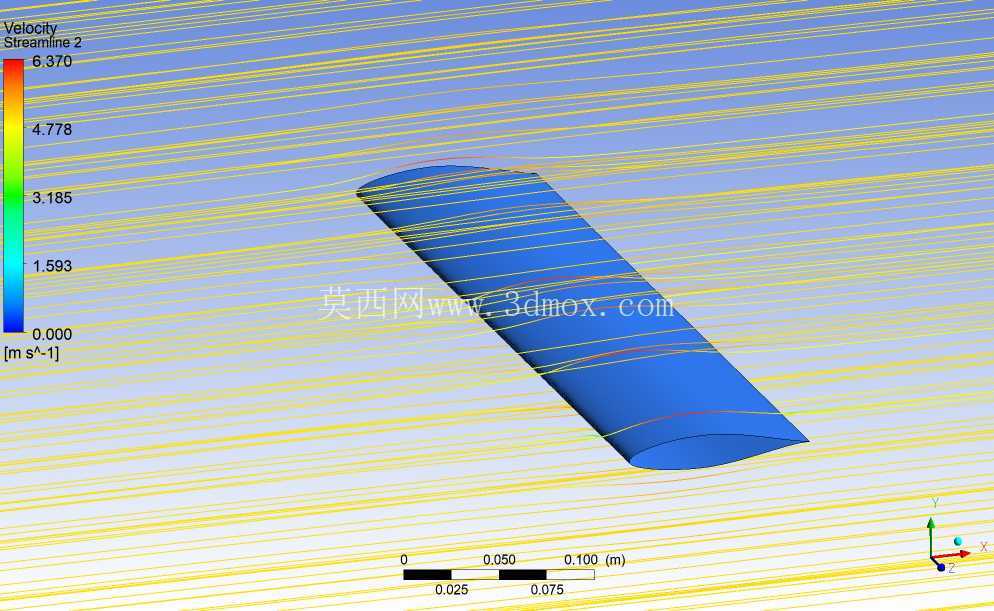

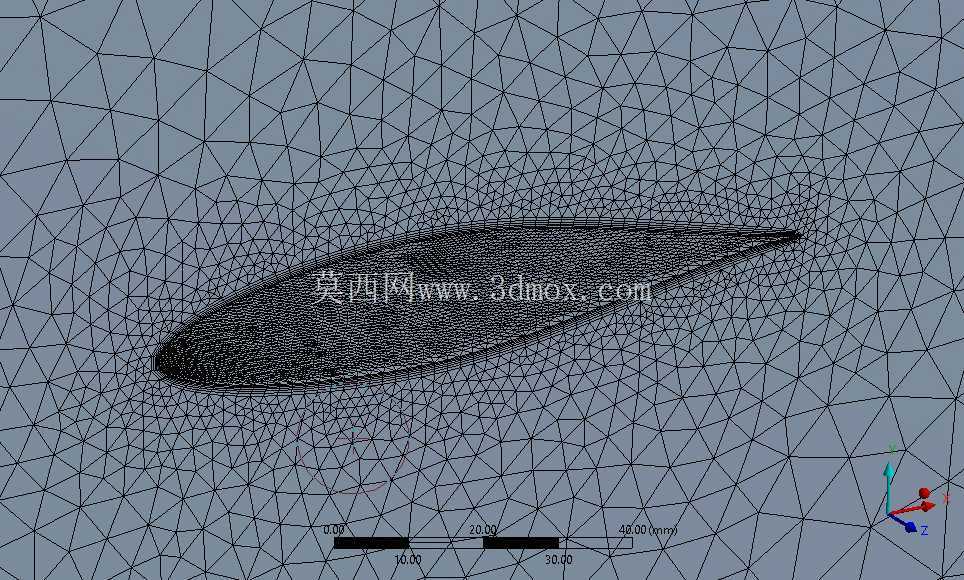

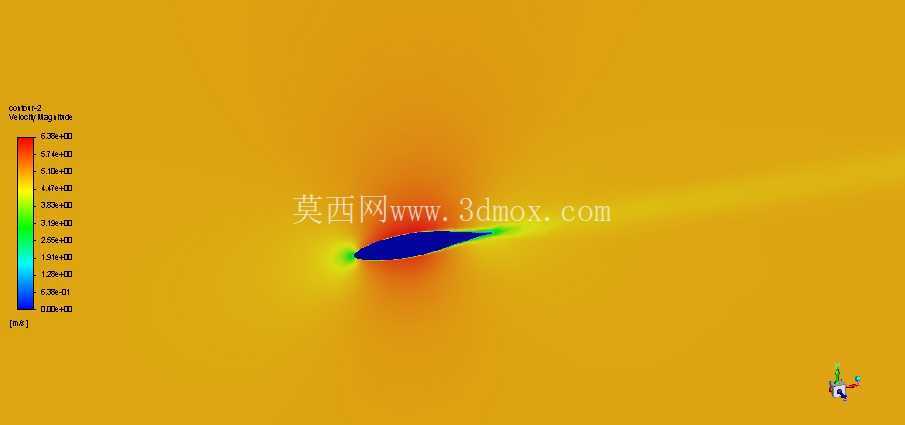

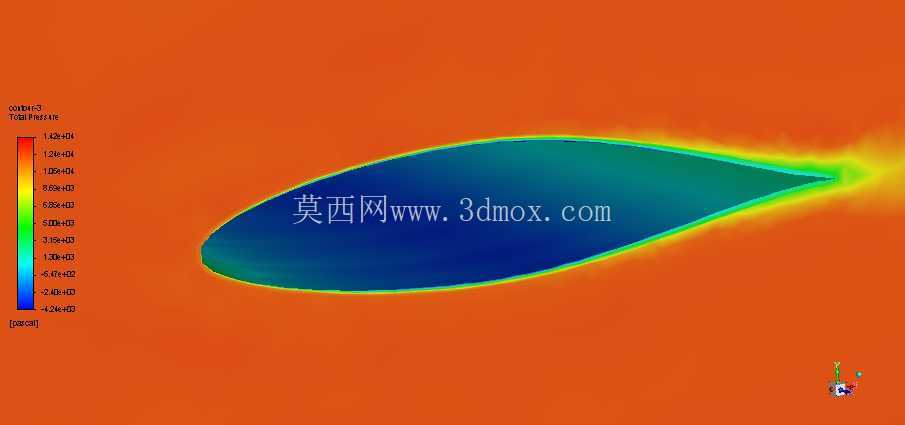

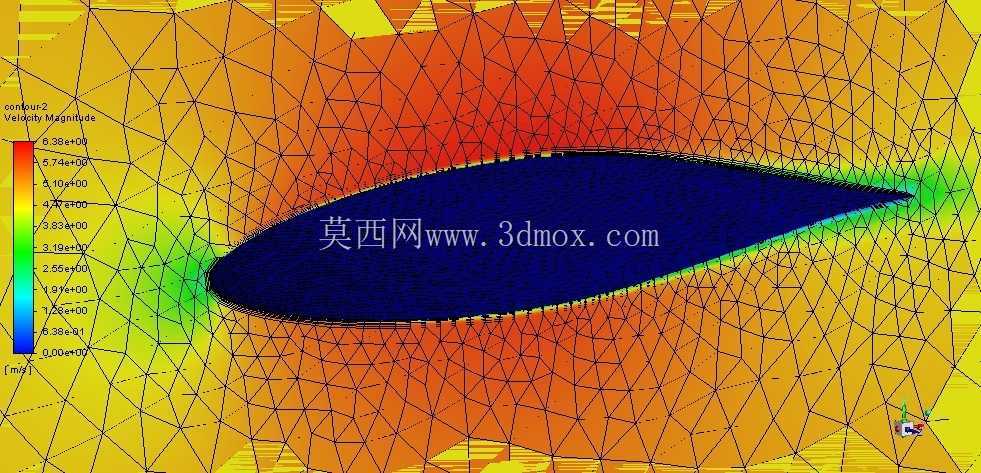

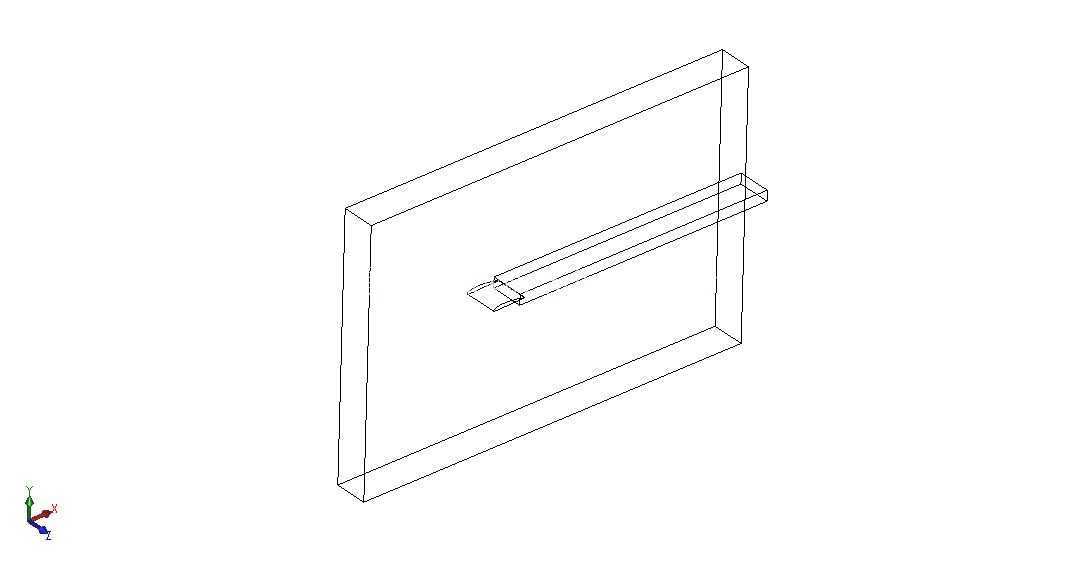

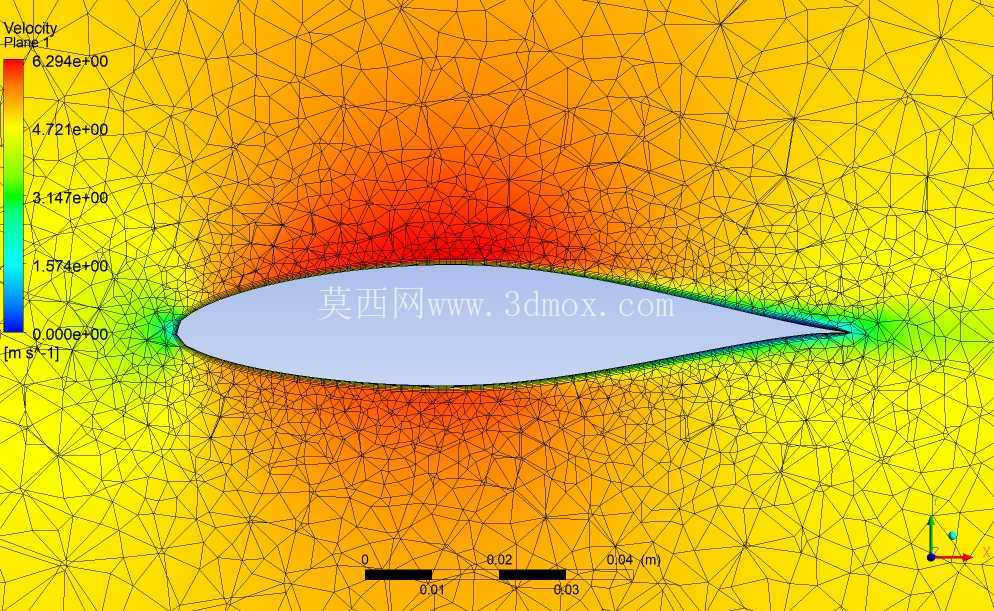

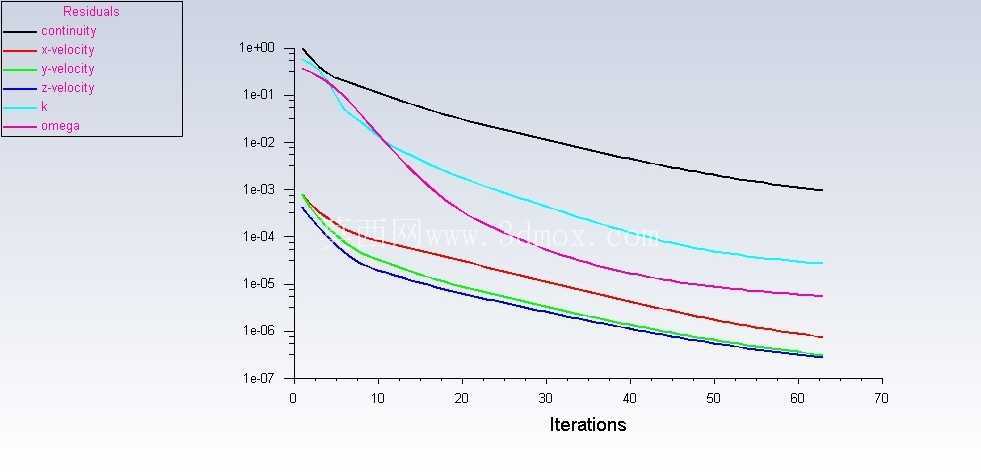

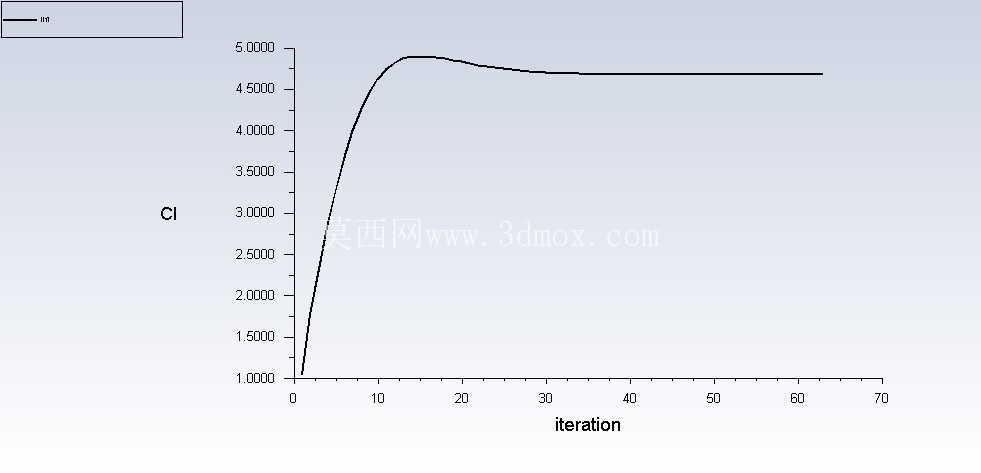

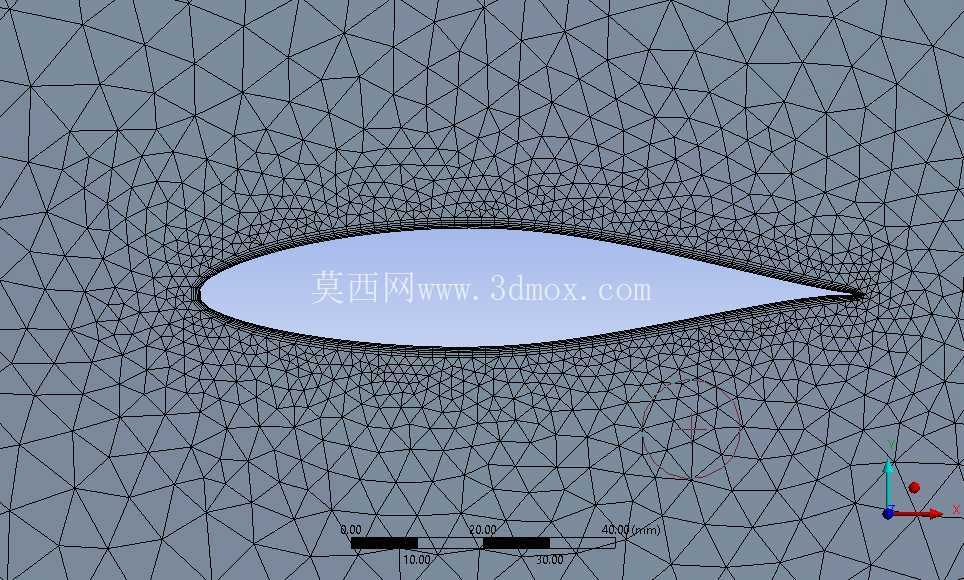

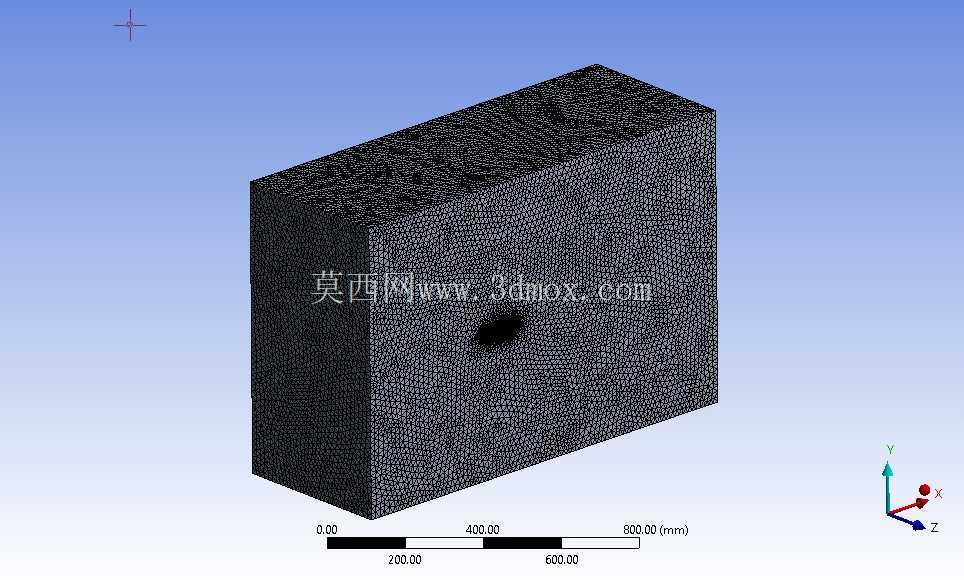

　　设计过程中先通过二维流场仿真迭代翼型的型线坐标，围绕不同攻角下的压力分布、边界层发展、尾涡形态调整上下翼面的曲率，上翼面的加速段控制在弦长0-30%区间，让气流在该区域平稳加速形成低压区提供升力，30%-80%区间保持平缓的压力梯度，避免逆压梯度过大提前触发流动分离，下翼面则保持相对平直的轮廓，减少不必要的阻力增量。仿真过程中重点验证了翼型在-10°到20°攻角范围内的气动表现，覆盖垂直轴风机旋转过程中叶片经历的全部攻角变化区间，确保在整圈旋转过程中升力输出平稳，扭矩波动幅值控制在12%以内，降低运行过程中的振动与噪音。

　　从安装边界来看，该翼型的弦长可根据整机功率等级缩放，适配100W到10kW级别的垂直轴风机，叶片与轮毂的连接位置设置在弦长30%的气动中心位置，该位置是翼型升力的作用点，连接点设置在此处可大幅降低叶片运行过程中的俯仰力矩，减少连接结构的受力，降低支撑臂的结构重量。叶片展向可根据设计需求做等截面延伸，不需要做复杂的三维扭转，降低叶片的生产制造难度，无论是采用玻璃钢模压成型还是铝合金挤压成型，都能快速实现批量生产，制造成本比复杂三维扭转的水平轴风机叶片低40%左右。

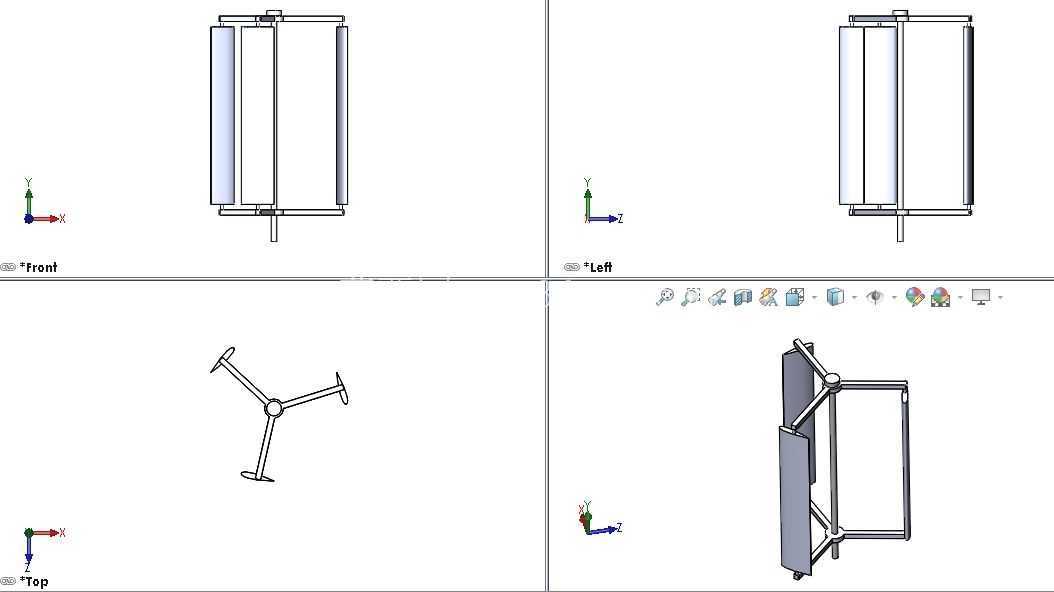

　　实际应用中，采用该翼型的三叶片darrieus涡轮机，在年平均风速5m/s的区域，1kW机型的年发电量可比采用传统对称翼型的同规格机型提升18%左右，启动风速降低到2.8m/s，能在更多低风速时段捕获风能，同时因为翼型的失速特性平缓，在遇到12级以上强风时，叶片会自动进入软失速状态，限制转速过快上升，不需要额外加装复杂的机械刹车限速装置，进一步降低整机的结构复杂度与故障概率。在结构强度校核层面，翼型的内部可设置中空腔，在腔体内布置加强筋，在保证重量轻盈的前提下，可承受60m/s的极端风速载荷，满足大部分内陆与沿海区域的抗风要求，叶片表面的光滑度要求控制在Ra1.6以内，避免表面粗糙度过高导致边界层提前转捩，影响气动效率。
