扁平内叶片结构管道静态混合装置

　　在化工流体输送、水处理药剂投加、食品饮料均质调配、精细化工原料预混这类连续生产工况里，管道在线混合一直是替代搅拌罐、减少占地与物料停留时间的核心方案，传统静态混合器多采用扭转叶片、交叉波纹板等内构件，这类结构虽然混合效率达标，但叶片与筒壁的焊接点位多，异形曲面的成型、校形难度大，小批量加工时单件制造成本居高不下，且焊缝处容易出现物料挂壁、长期使用后腐蚀渗漏的问题，针对这些现场反馈的痛点，这款采用扁平内部设计的静态混合装置从内构件结构上做了针对性优化。

　　从实际使用场景来看，这款混合装置直接串联在工艺管路中，不需要额外提供动力源，完全依靠管路内流体自身的流动动能完成多股物料的分割、转向、汇合，实现均匀混合，适配低粘度到中粘度的流体混合工况，包括液液混合、气液混合、少量固体颗粒的液固混合场景，常见于净水厂的混凝剂投加段、化工连续反应的原料预混段、饮料生产的糖浆与纯水配比段，相比带搅拌的混合罐，没有动密封泄漏点，不需要日常维护搅拌轴、密封件，运行过程无额外能耗，适合长时间连续运行的生产线。

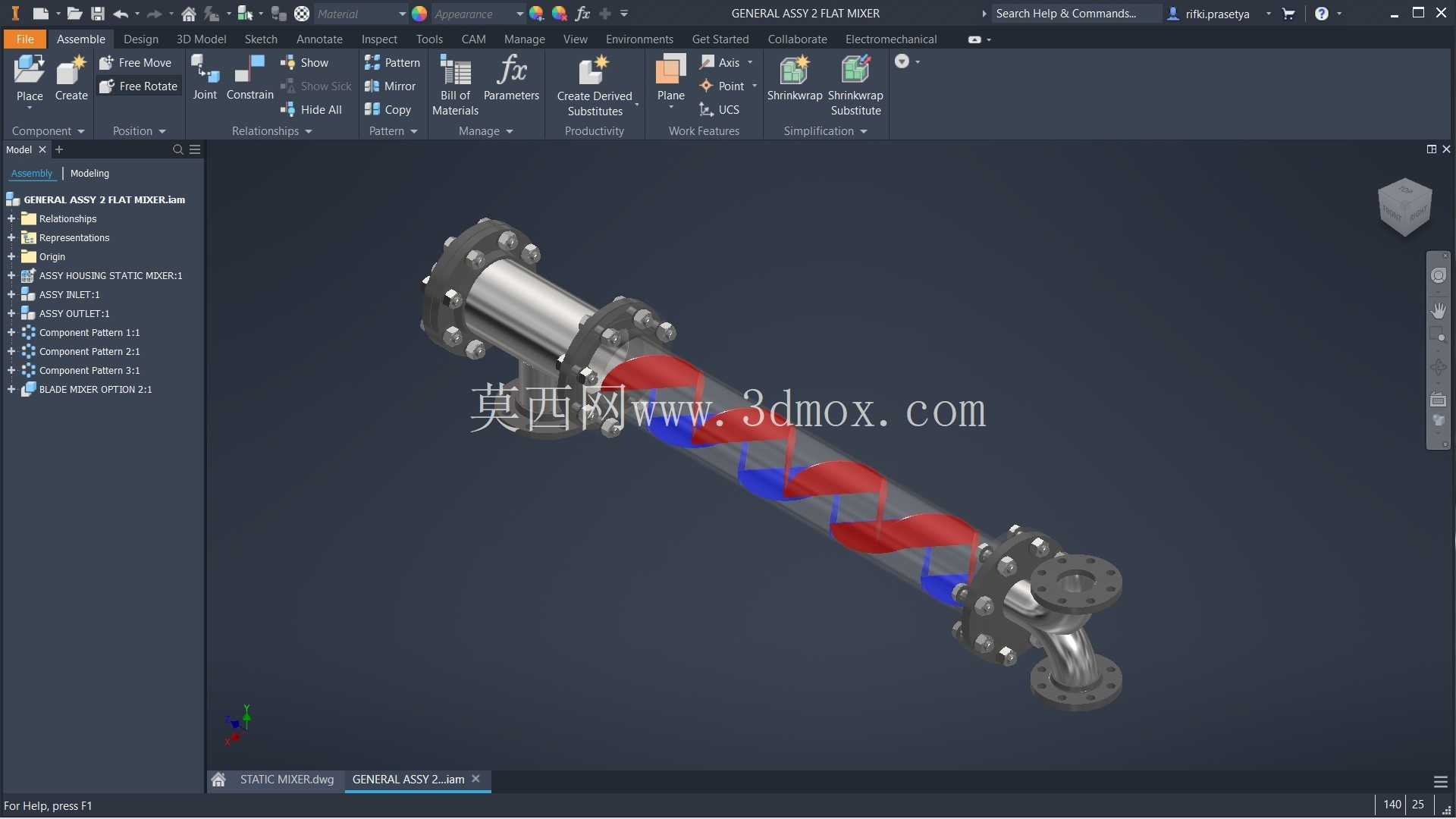

　　核心的设计改动集中在内部混合叶片上，摒弃了传统的螺旋扭转叶片结构，改用扁平形态的混合单元，每个混合单元采用平板裁切后折弯成型，不需要复杂的曲面冲压、扭转工序，加工时只需要按照展开图下料，通过简单的折弯工装就能完成单个叶片的成型，相邻叶片按照固定角度错位排布，引导流体在管内不断做径向分流、轴向旋流，既保证了流体经过时的分割层数，达到要求的混合均匀度，又大幅简化了内构件的制造流程，减少了叶片与筒体之间的焊接长度，降低焊接变形对整体尺寸精度的影响，同时扁平叶片的流道阻力更小，相同混合效果下的管路压损比传统螺旋叶片结构低12%左右，能降低前端输送泵的扬程要求，减少系统运行能耗。

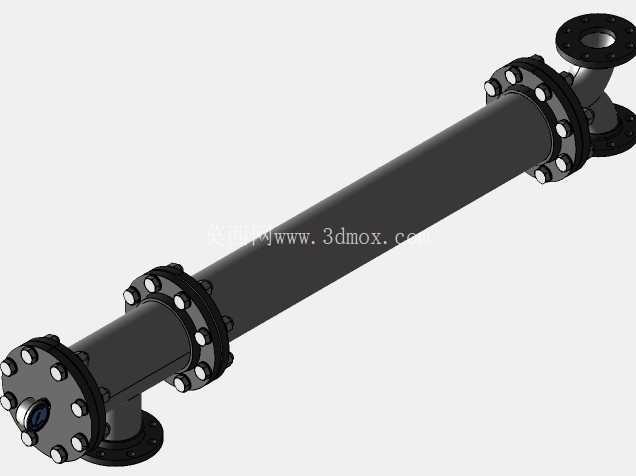

　　从安装边界来看，装置整体为直通式圆柱筒体结构，两端采用标准法兰连接结构，法兰的螺栓孔分布、密封面尺寸匹配对应通径的管路法兰标准，安装时直接对接现有管路法兰，加装密封垫片后拧紧螺栓即可完成安装，不需要改动现有管路的走向与支撑结构。筒体的长度根据混合单元的数量确定，每个混合单元的长度与管径匹配，保证流体经过3-6个混合单元后就能达到95%以上的混合均匀度，整体长度控制在常规管路安装的预留空间范围内，不会出现因为设备过长需要调整管路支撑、额外加装弯头的问题。筒体的外径与同通径的标准管道外径一致，外部可以直接加装标准规格的管道保温层，适配需要控温的物料混合工况，比如需要保持恒定温度的粘稠物料混合、热敏性物料混合场景。

　　在结构细节上，内部的扁平混合单元边缘做了倒圆角处理，避免尖锐棱边对流体中的纤维类、颗粒类物料造成剪切破碎，也减少长期运行中流体冲刷导致的棱边磨损，延长设备使用寿命。叶片与筒体内壁的连接采用间断焊接，焊后做内表面打磨处理，保证内壁光滑无凸起，减少物料挂壁残留，避免长时间运行后出现物料变质、交叉污染的问题，尤其适合食品、医药类对卫生要求较高的混合工况。筒体两端的法兰密封面采用突面结构，适配常用的橡胶垫片、四氟垫片，密封可靠性高，拆装维护方便，当需要清理内部时，只需要拆卸两端法兰螺栓，就能将整个内芯从筒体中抽出，清理完成后直接装回即可，不需要切割管路。

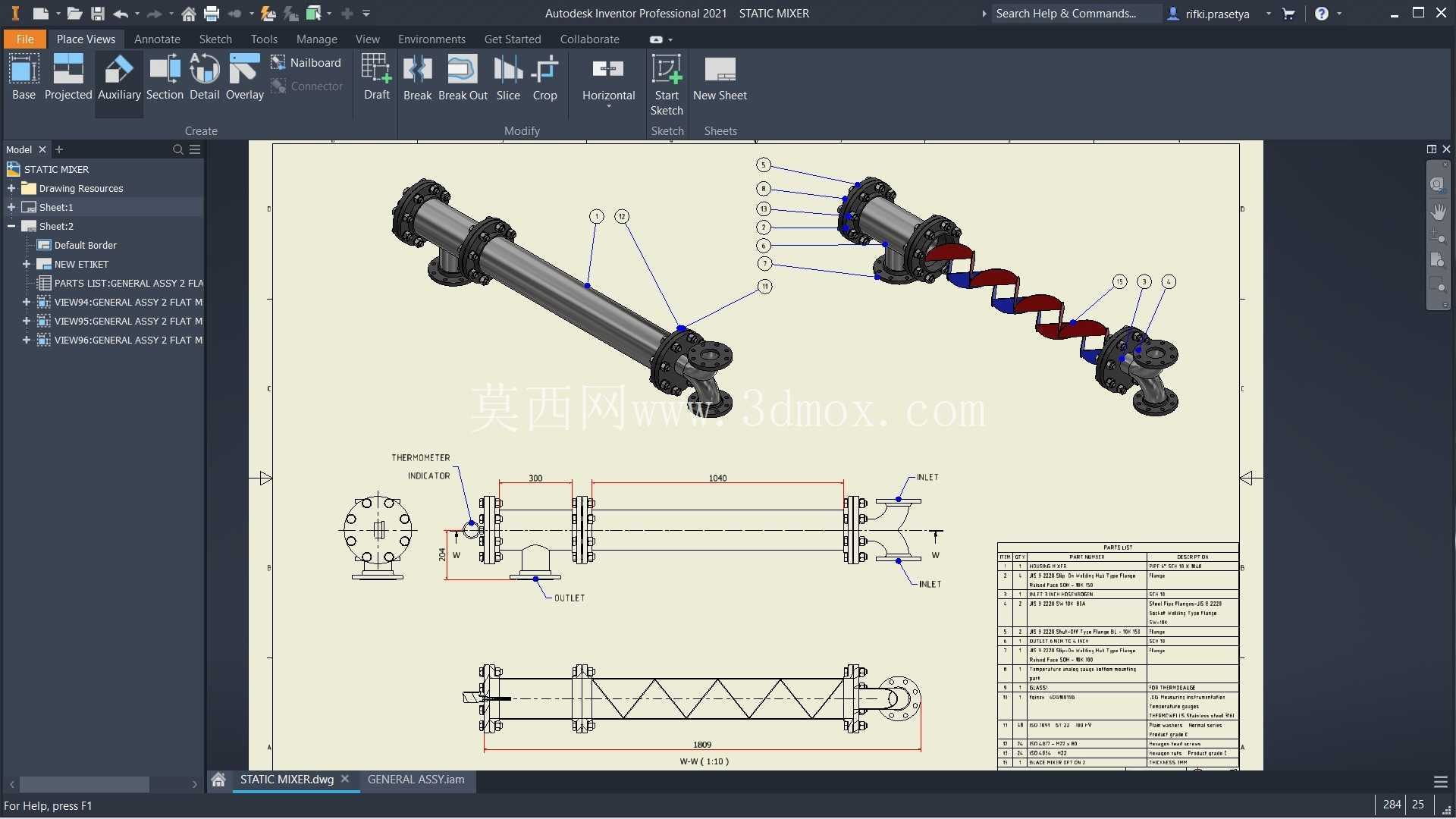

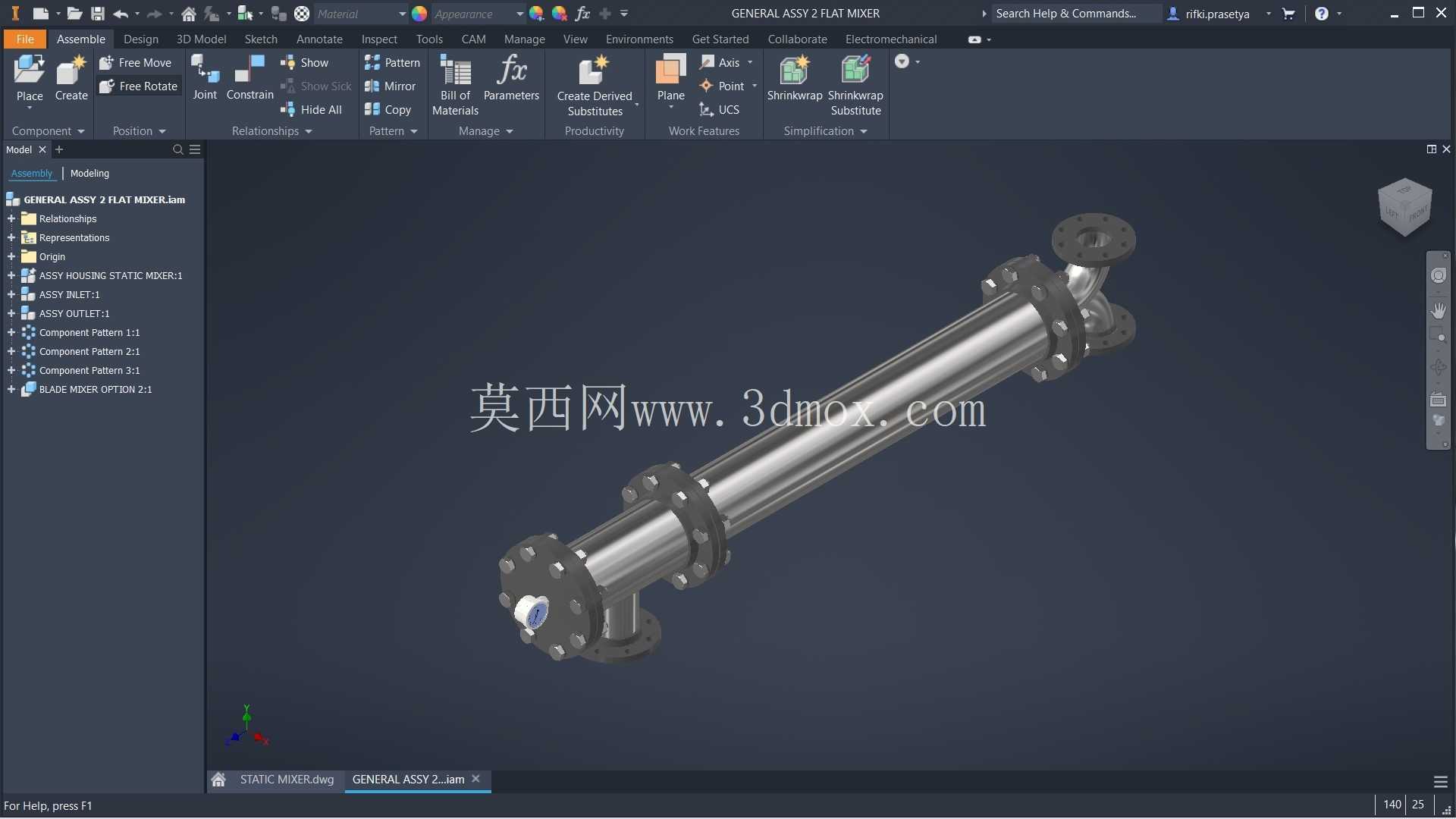

　　从建模逻辑来看，整个模型采用参数化建模方式，筒体、法兰、混合叶片都设置了可调整的参数变量，当需要适配不同管路通径、不同混合要求的工况时，只需要修改管径、筒体长度、叶片数量、叶片错位角度几个核心参数，就能快速生成对应规格的模型，不需要重新绘制每个零件，能大幅缩短不同规格产品的设计出图周期，也方便后续做流体仿真时调整参数，验证不同结构下的混合效果与压损数据。模型中包含完整的工程图信息，标注了关键安装尺寸、配合公差、焊接要求，能直接用于生产加工的图纸输出，不需要额外补充尺寸标注。
