30毫米规格五叶片直流散热风扇结构

　　在紧凑型电子设备、小型工控模组、嵌入式硬件的散热设计场景中，小规格轴流风扇的选型与结构适配一直是结构工程师需要重点考量的环节，本次呈现的30x30x6mm规格直流风扇，正是针对狭小安装空间的散热需求完成的结构设计。这类小尺寸风扇的核心应用场景覆盖了车载小型电控模块、桌面级迷你主机、路由器高功率主板、LED驱动电源模组、小型工业传感器终端等对安装厚度有严格限制的设备，在这些场景中，设备内部的PCB板上功率器件排布紧凑，预留的散热风道空间往往不足10mm，常规厚度的风扇无法完成装配，6mm的超薄厚度刚好可以贴合在散热鳍片表面或者直接对准功率器件的发热区域，在不额外占用设备内部纵深空间的前提下完成主动散热。

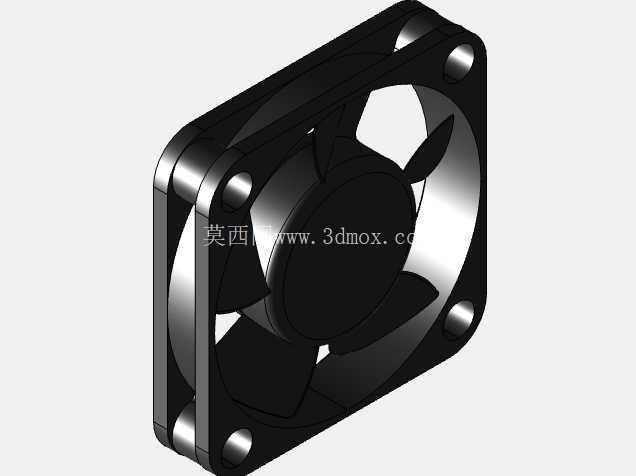

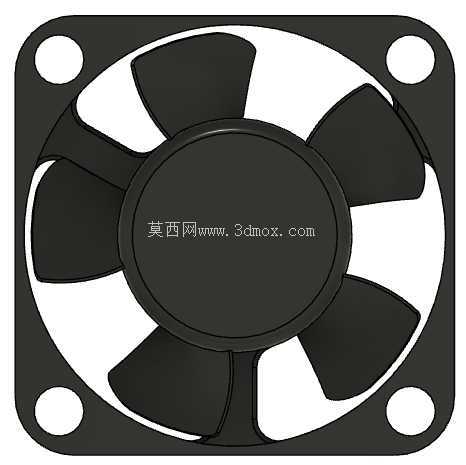

　　从功能特性来看，这款五叶片结构的直流风扇采用轴流送风逻辑，叶片的曲面弧度经过针对性调校，在30mm见方的有限迎风面积下，能够在较低转速区间实现稳定的风压输出，避免小尺寸风扇常见的送风湍流问题，五片叶片的等距排布可以降低运转时的动平衡偏差，减少运转过程中的结构振动，避免振动传递到设备壳体引发共振噪音。风扇外框采用方形带安装孔的结构设计，四个角的安装孔位完全适配行业通用的小尺寸风扇安装标准，安装孔的孔径与孔位间距经过严格的尺寸校核，既可以通过螺丝直接锁附在设备的塑胶壳体或者金属支架上，也可以配合减震胶钉完成柔性安装，进一步降低运转振动的传递。

　　设计过程中，首先需要明确安装边界的约束条件：30mm的外框边长需要严格控制公差，避免装配时与周边的电容、接线端子等元器件产生干涉，6mm的总厚度包含了外框的上下端面与叶片的转动间隙，叶片与外框内壁的单边间隙控制在0.3mm左右，既保证叶片转动时不会剐蹭外框，又能尽可能缩小间隙减少风压泄漏，提升送风效率。中心的轮毂区域集成了电机的安装位，轮毂直径的设计需要平衡叶片有效长度与电机放置空间，过小的轮毂会导致内置驱动电机的尺寸受限，无法输出足够的扭矩带动叶片稳定运转，过大的轮毂则会压缩叶片的有效送风面积，降低整体的散热风量，最终的轮毂尺寸经过多轮迭代验证，在保证电机安装空间的前提下，最大化叶片的有效做功区域。

　　从实际选型适配的角度来看，这类超薄小尺寸风扇的供电通常适配直流5V或者12V的常见板载供电电压，不需要额外设计供电转换电路，可以直接从设备主板的供电引脚取电，简化整机的电路设计。叶片的材质选用通常考虑耐温与抗老化性能，在设备内部长期处于40-60度的工作环境下，叶片材质不会出现形变导致动平衡失效，外框的结构强度也需要满足装配时的锁附力要求，避免螺丝锁附时外框出现开裂变形。在三维建模过程中，需要重点还原叶片的曲面造型、安装孔的位置精度、外框的壁厚分布，以及中心轮毂与叶片的衔接过渡结构，这些细节直接影响后续结构仿真与3D打印手板验证的准确性，建模时需要保证各装配面的公差配合符合小批量生产的工艺要求，比如外框的进风侧与出风侧的端面平面度需要控制在合理范围内，保证风扇与安装面贴合时不会出现漏风问题。

　　在设备内部的风道设计中，这款风扇既可以采用吹风式安装，将气流直接吹向发热器件表面，通过强制对流带走器件表面的热量，也可以采用抽风式安装，将设备内部的热空气抽出壳体外部，形成稳定的内部空气循环，具体的安装方向需要根据设备内部的器件排布与风道走向确定。对于结构工程师而言，这类标准规格的小尺寸风扇模型可以直接导入到整机装配体中，完成安装位的干涉检查、风道走向的模拟验证，不需要从零开始绘制风扇的基础结构，能够大幅缩短产品开发阶段的结构设计周期，在选型阶段也可以通过模型直观核对安装空间是否满足要求，避免后期打样时出现尺寸不匹配的问题。
