三菱HF-MP053交流伺服电机结构模型

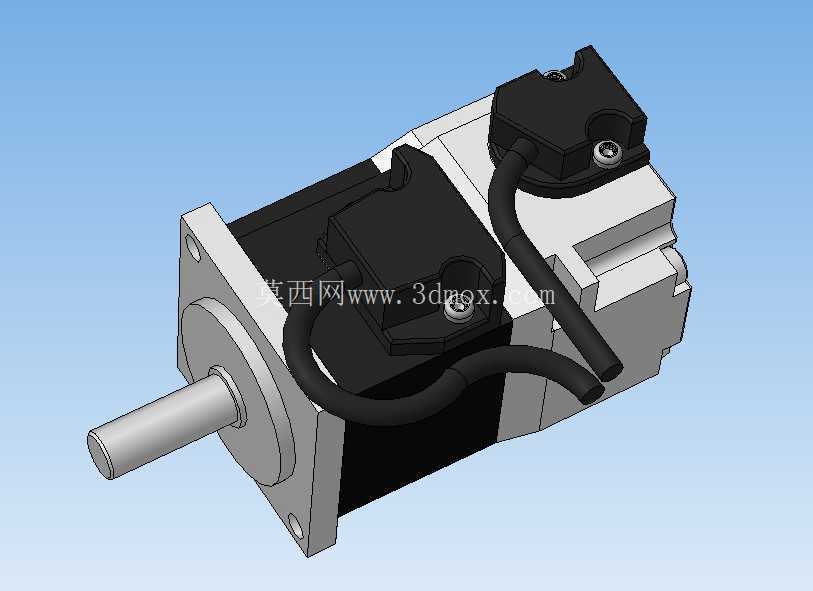

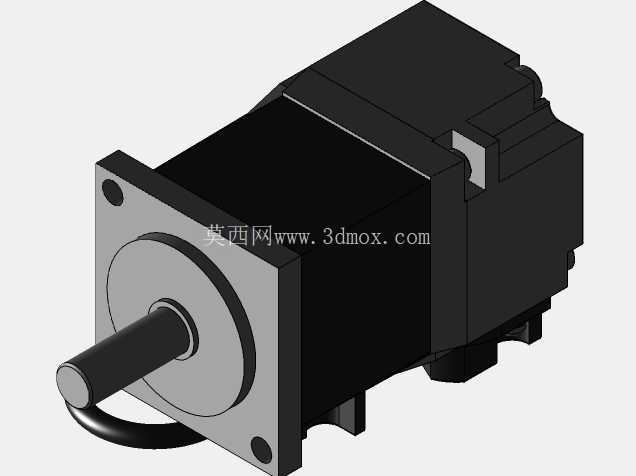

　　从实际应用场景来看，这类小惯量伺服电机大多用在3C设备的进给轴、小型机械手的关节驱动、包装设备的拉膜/送料工位，还有非标自动化设备里需要精准位置控制的短行程传动环节，它的转子惯量低，响应速度快，配合对应的伺服驱动器可以实现毫秒级的位置响应，在频繁启停、正反转切换的工位上不会出现过冲或者定位偏差的问题。模型还原的时候特意把两个出线端的结构做了准确呈现：动力线和编码器线的接头位置、出线方向都和实物一致，做设备布线设计的时候可以直接参考这个模型走线缆，避免实际装配时出现线缆和周边结构干涉的问题，很多新手做结构设计时容易忽略电机出线的空间预留，要么把电机贴到安装板上导致接头没法插，要么线缆弯折半径不够长期使用出现断线，这个模型把接头的外形尺寸、线缆的最小弯折空间都留出来了，布线时直接按照模型的空间预留走就不会出问题。这款小功率交流伺服电机的三维结构还原，完全围绕实际工业场景的安装适配需求搭建，做结构设计时最先要考虑的就是它的安装边界——前端方形法兰的止口尺寸、安装孔位的孔距公差完全匹配通用40法兰伺服的安装规范，输出轴的轴径、键槽尺寸也严格对应同功率段伺服的输出标准，不管是替换现有设备上的同规格电机，还是给新设备做传动布局，都能直接套用安装位，不用额外做转接法兰的设计。电机本体的散热结构也做了细节还原，外壳的散热筋尺寸、端盖的配合公差都和实物一致，虽然小功率伺服的发热不大，但在密闭设备舱里安装的时候，还是要根据模型的散热面位置预留对应的对流空间，不要把散热筋完全贴在其他结构上堵死散热通道。后端的编码器安装位结构也做了准确还原，这个位置是伺服电机精度保证的核心，装配时编码器和转子轴的同轴度要求极高，模型里把编码器座的定位止口、固定螺丝的孔位都做了准确还原，做电机维修或者拆解测绘的时候可以直接参考这个结构。

　　输出轴的轴承位跨度、轴伸长度也完全匹配实物，设计联轴器的时候要注意轴伸的长度，不要让联轴器顶到电机前端盖，也不要让轴插入联轴器的深度不够导致传动打滑，模型里轴伸的台阶位置做的很清楚，选型时直接对照尺寸选对应的联轴器长度就行。另外电机本体的安装面平面度要求也在模型结构里有所体现，前端法兰的安装面是加工基准面，安装时要保证这个面和设备安装板的贴合度，不要有异物垫在中间导致电机安装倾斜，长期运行会磨损输出轴轴承，甚至出现轴封漏油的问题。做设备整体布局的时候，还要注意电机尾部的编码器接头突出长度，不要在电机正后方布置其他硬结构，要留够至少20mm的插拔空间，方便后期维护时拆编码器线不用拆电机本身。

　　两个线缆接头的朝向可以根据实际安装需求调整吗？实物里这两个接头是可以小角度旋转调整出线方向的，模型里也保留了这个旋转自由度的结构参考，布线时可以根据设备内部的走线方向调整接头角度，让线缆走向更顺畅，避免出现硬弯折。这类小功率伺服的额定扭矩一般在0.16N·m左右，瞬时最大扭矩可以到0.48N·m，搭配对应的滚珠丝杠或者同步轮传动，可以实现0.01mm级的定位精度，在做传动结构选型的时候，可以根据这个模型的安装尺寸直接搭配对应的丝杠支座、同步轮安装位，不用再反复核对电机样本的尺寸，节省设计阶段的测绘时间。

　　很多做非标设备的工程师都有体会，找准确的电机三维模型比自己画省很多事，自己测绘往往会忽略一些小的结构细节，比如接头的突出尺寸、安装孔的沉头深度，这些细节出错到装配的时候就会出现装不上的问题，这个模型把这些容易忽略的细节都做了准确还原，从法兰止口的深度到安装孔的沉头尺寸，再到本体各个台阶的外径，都和实物一致，不管是做设备布局、干涉检查还是后续的装配模拟，都能直接用。另外电机的重量分布也在模型里做了对应，做悬臂安装的结构时，可以根据模型的重心位置计算安装板的受力，避免长期运行出现安装板变形的问题，尤其是在机械手关节上安装的时候，电机本身的重量会影响关节的负载计算，准确的模型重量参数可以给负载校核提供参考。
