A40外转子无刷动力电机结构设计

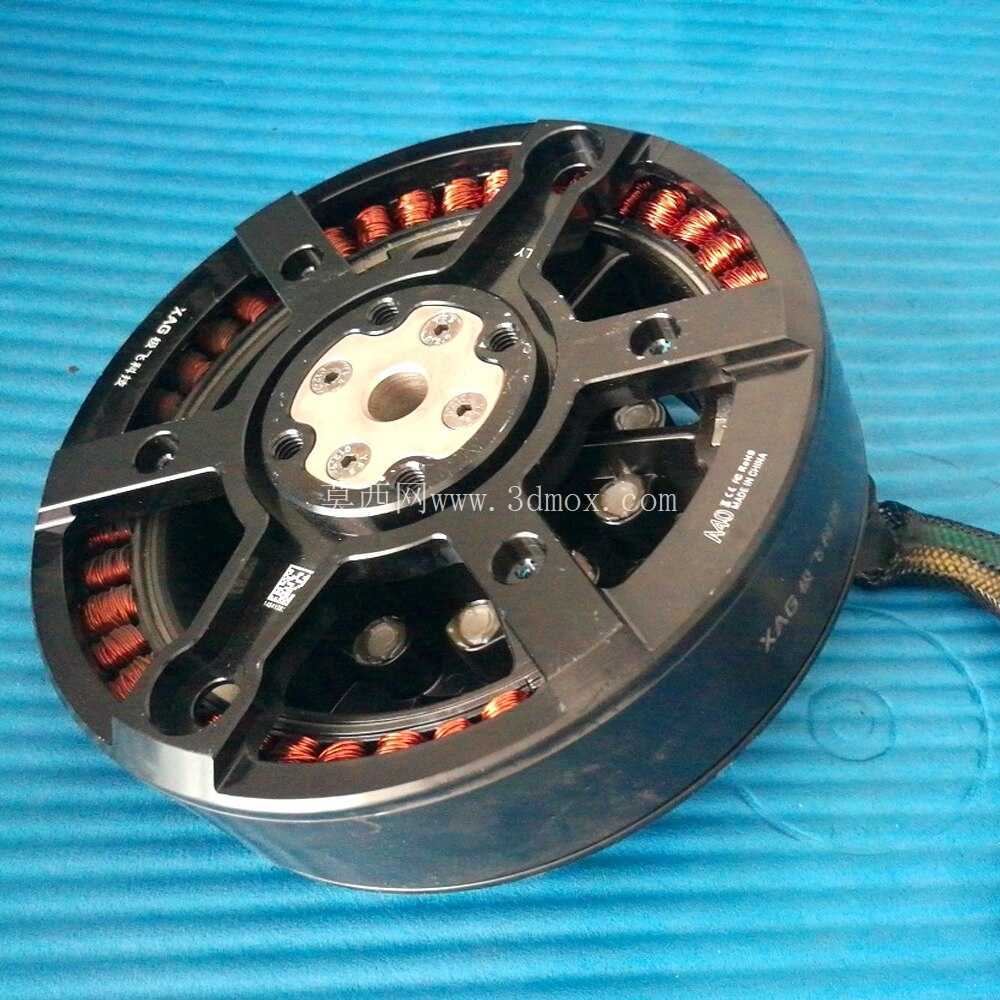

　　这款外转子动力部件的结构设计，首先围绕低空植保作业、多旋翼飞行平台的动力输出需求展开，外转子结构本身的低转速大扭矩特性，刚好匹配大直径螺旋桨的负载特性，不需要额外搭配大减速比的减速机构，就能直接驱动桨叶产生足够升力，减少了动力链路的传动损耗，也降低了整机的装配复杂度。从结构布局来看，定子部分固定在中心安装基座上，基座预留了标准的周向安装孔位，孔位的节圆尺寸、孔径公差都按照通用飞行平台的安装接口做了匹配，安装时可以直接通过螺栓固定在机臂端的安装座上，不需要额外做转接件，适配性更强。

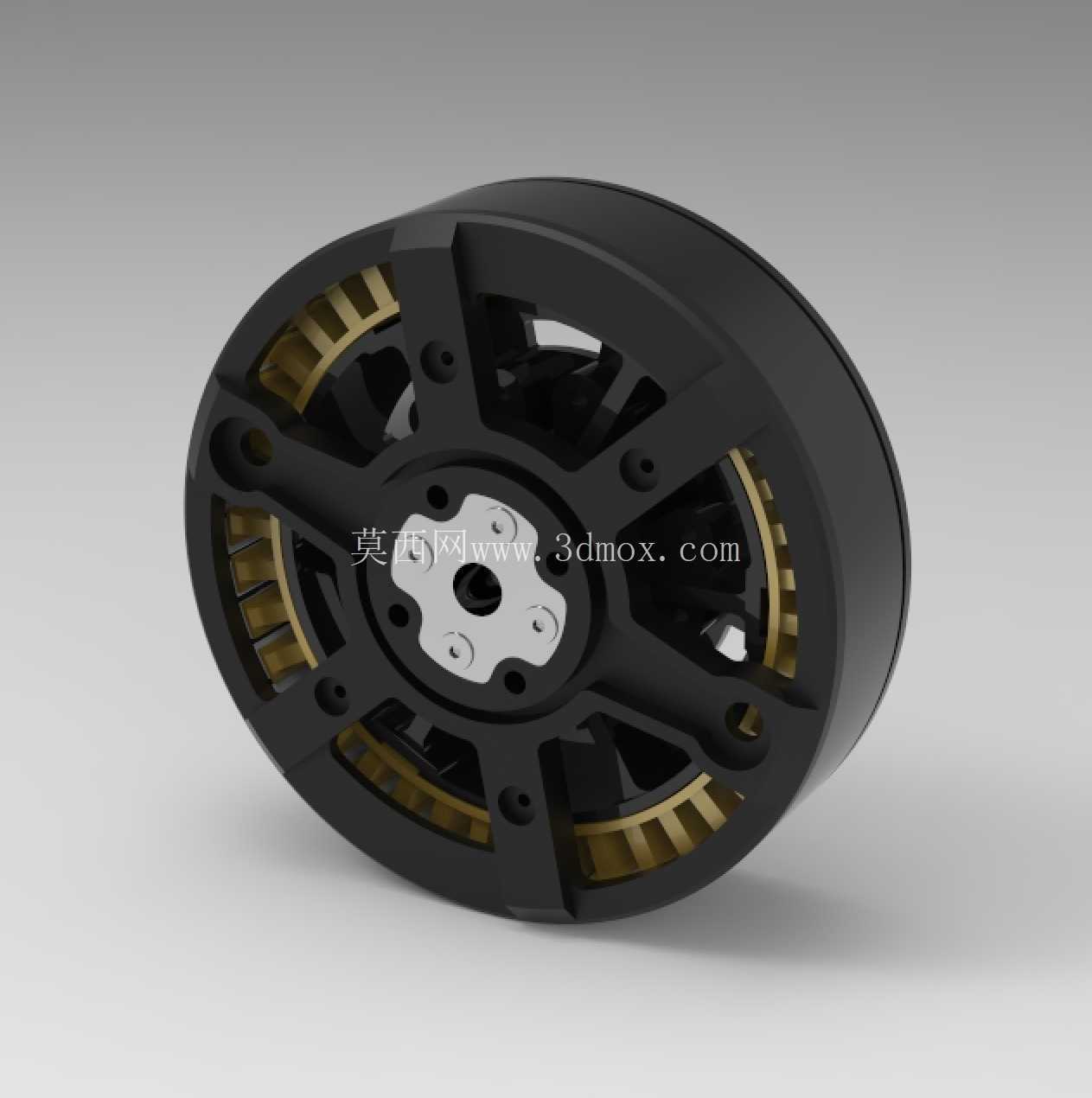

　　转子外壳采用一体化的高强度硬质结构，外壳内侧镶嵌永磁体，磁钢的排布采用斜极优化方案，能有效降低齿槽转矩，让动力输出更平顺，减少运行过程中的振动传导，避免振动传递到飞控模块影响飞行姿态的稳定。定子绕组采用集中式绕法，槽满率控制在合理区间，既保证了铜线的填充量提升电流承载能力，也预留了足够的散热间隙，运行时绕组产生的热量可以通过定子铁芯传导到中心安装座，同时转子外壳旋转时带动的气流也能带走定子端部的热量，避免长时间大负载运行出现过热退磁的问题。出线端的结构做了防拉扯设计，线缆从中心基座的走线槽引出，槽口做了圆角钝化处理，避免装配或者飞行过程中震动磨损线缆绝缘层，同时预留了足够的线缆弯折空间，适配不同机臂的走线方向。

　　转子端盖的输出端采用了定位止口加螺栓锁紧的结构，止口的尺寸公差按照H7级精度设计，安装螺旋桨或者桨夹时可以保证同轴度，减少高速旋转时的动平衡偏差，端盖上的锁紧孔位均匀分布，锁紧后受力均匀，不会出现桨叶偏心晃动的问题。从安装边界来看，整体的径向最大尺寸控制在40mm级别的区间，轴向厚度做了薄型化优化，在保证扭矩输出能力的前提下尽可能压缩轴向占用空间，能适配更多紧凑布局的飞行平台，不会因为电机轴向尺寸过大导致机臂端的安装空间不足。定子铁芯的硅钢片采用高导磁低损耗的牌号，叠压时保持片间绝缘，能有效降低铁损，提升电机的效率区间，让常用的作业负载点落在最高效率区间内，提升续航表现。转子外壳的外侧做了周向的镂空开槽，一方面是减轻转子自身的转动惯量，让电机的动态响应速度更快，飞行姿态调整时动力跟进更及时，另一方面这些开槽也构成了散热风道的一部分，旋转时气流可以穿过开槽直接扫过定子绕组端部，进一步提升散热效率。轴承选型上采用了双轴承支撑结构，两个深沟球轴承分别布置在中心轴的两端，能承受更大的径向载荷和一定的轴向载荷，应对飞行过程中桨叶产生的拉力和机动动作时的侧向载荷，保证长时间运行的旋转精度，减少轴承磨损带来的振动问题。

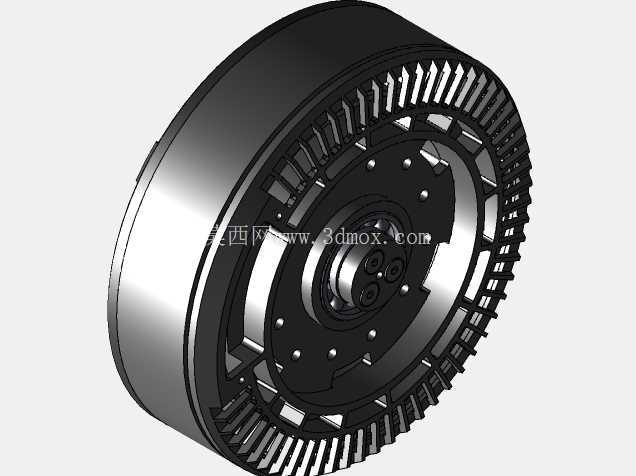

　　整体的结构设计没有多余的冗余部件，所有的结构特征都服务于动力输出、安装适配、散热和可靠性这几个核心需求，在做三维建模的时候，每一处安装孔的位置、每一个倒角的尺寸、每一处配合面的公差都做了对应的工程化考量，不是单纯的外观建模，而是可以直接用于结构验证、装配干涉检查、甚至后续开模生产的工程化模型，对于做动力系统选型、飞行平台结构设计的工程师来说，可以直接导入装配体中验证安装匹配度，也可以参考这个结构的设计思路，优化同类型外转子动力部件的结构布局，平衡重量、强度、散热和输出性能之间的关系。
