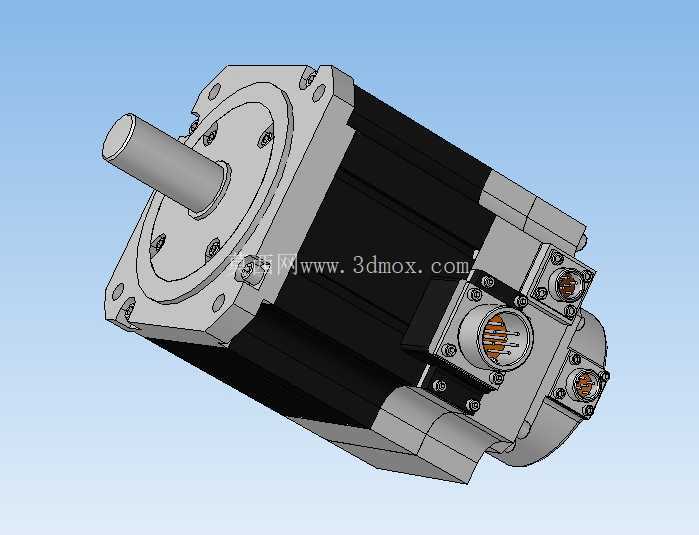

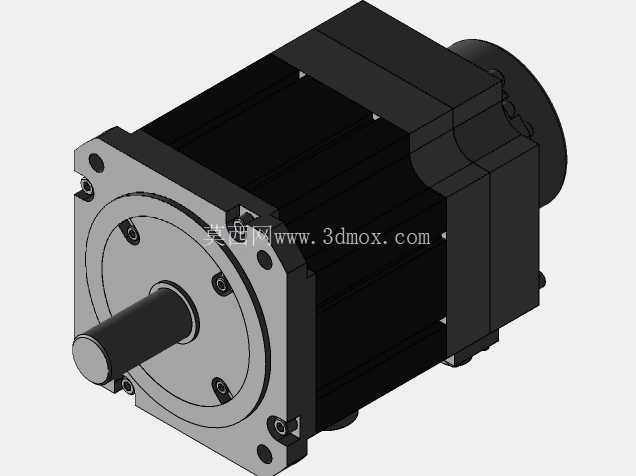

带制动器HF-SP81B交流伺服电机结构

　　在自动化产线的定位工位、数控机床的进给轴、垂直升降类传动机构中，带制动功能的交流伺服电机是保障停机位置精度、防止负载下坠的核心驱动部件，这款HF-SP81B带制动器交流伺服电机的三维结构，完整还原了量产机型的装配逻辑与安装边界，能直接用于设备布局阶段的干涉校验、连接部件的适配设计。从实际应用场景来看，这类带刹车的伺服电机常被用在Z轴垂直传动场景——比如贴标设备的抬升机构、点胶机的上下料工位、机械手的升降关节，普通伺服电机在断电后会因为负载重力出现轴端滑移，轻则导致定位偏移产生废品，重则造成机构碰撞损坏，集成在电机尾部的失电制动器能在供电切断的瞬间通过弹簧力压紧摩擦片，锁死输出轴，维持负载位置不变，这也是它和普通无刹车伺服电机最核心的功能差异。从结构设计思路上看，这款电机采用了前端法兰安装的标准构型，输出轴为带键槽的圆柱轴，能通过联轴器直接连接滚珠丝杠或者同步带轮，轴伸长度、法兰安装孔的孔位分布都遵循通用伺服的安装尺寸规范，不需要额外定制转接法兰就能替换同功率段的其他同规格机型，降低设备改型的适配成本。电机本体的外壳采用方形散热筋结构，相比圆形外壳能在相同安装空间内获得更大的散热面积，持续运行时能更快把定子绕组产生的热量传导到周围空气中，避免长时间高负载运行出现过热退磁。

　　尾部的制动器模块和电机本体采用同轴集成设计，没有额外突出的不规则结构，整体外轮廓规整，在做设备布局时不需要为尾部预留过多异形避让空间，两个电气接口分别布置在电机侧后方的接线座上，动力线和编码器线接口独立，接线时不会出现线缆干涉，接口的防护结构能适配车间内多尘、有少量切削液飞溅的加工场景。在安装边界的尺寸把控上，这款模型完整还原了电机的所有外部轮廓细节：前端法兰的止口直径、安装孔的中心距、轴伸的直径与伸出长度、尾部编码器和制动器的总长度、接线座的突出高度都和实物一致，在做三维装配时，可以直接把模型导入设备总装，校验电机和周围安装板、拖链、传动部件的间隙，避免实际装配时出现空间不足的问题。

　　比如在设计垂直安装的丝杠传动结构时，可以通过模型直接核对电机轴和丝杠轴的同轴度调整空间，确认制动器尾部和设备背板之间预留的接线空间是否足够，不用等实物到货才发现布局干涉。从功能特性的细节来看，电机内部的定子、转子结构在模型里做了简化的外观还原，重点保留了外部装配需要的所有配合特征：前端盖的油封安装位、轴承室的配合台阶、尾部制动器的摩擦片间隙对应的外部尺寸标识，能帮助设计人员理解刹车功能的实现逻辑——制动器的摩擦副和电机转子同轴固定，通电时电磁力吸合摩擦片释放转子，电机可以自由转动，断电时弹簧推动摩擦片压紧，靠摩擦力锁死转子，这种失电制动的设计逻辑符合工业设备的安全规范，即使设备突然断电也能保证负载位置锁定。

　　在做设备选型配套时，通过这个三维模型可以提前确认电机的惯量匹配空间，电机本体的转动惯量参数结合外部负载的折算惯量，就能判断选型是否满足传动系统的响应要求，而模型的外形尺寸能直接用于制作电机安装板的加工图纸，安装孔的位置、止口的配合尺寸都可以直接从模型中提取，减少测绘实物的工作量。对于三维建模从业者来说，这个模型的装配层级划分清晰，前端法兰、定子外壳、转子轴、尾部制动器、接线座都是独立的零件特征，可以直接拆解参考，学习工业伺服电机的结构设计逻辑，比如怎么在有限的电机外径空间内集成制动模块，怎么布置接线座才能兼顾接线便利性和整体结构紧凑性，怎么设计散热筋的形状和分布才能在不增加过多重量的前提下提升散热效率。在实际的设备调试场景中，这类带刹车的伺服电机需要提前确认制动器的供电回路和电机使能回路的联锁逻辑，模型上标注的接线接口位置能帮助电气设计人员规划线缆走向，避免线缆长度不足或者弯折半径过小影响使用寿命。另外，电机外壳的安装平面平整度、法兰止口的配合公差，在模型里都按照量产产品的常规公差做了对应参考，设计安装板时可以根据这些特征给出对应的加工精度要求，保证电机安装后输出轴的跳动量在允许范围内，延长联轴器和后端传动部件的使用寿命。
