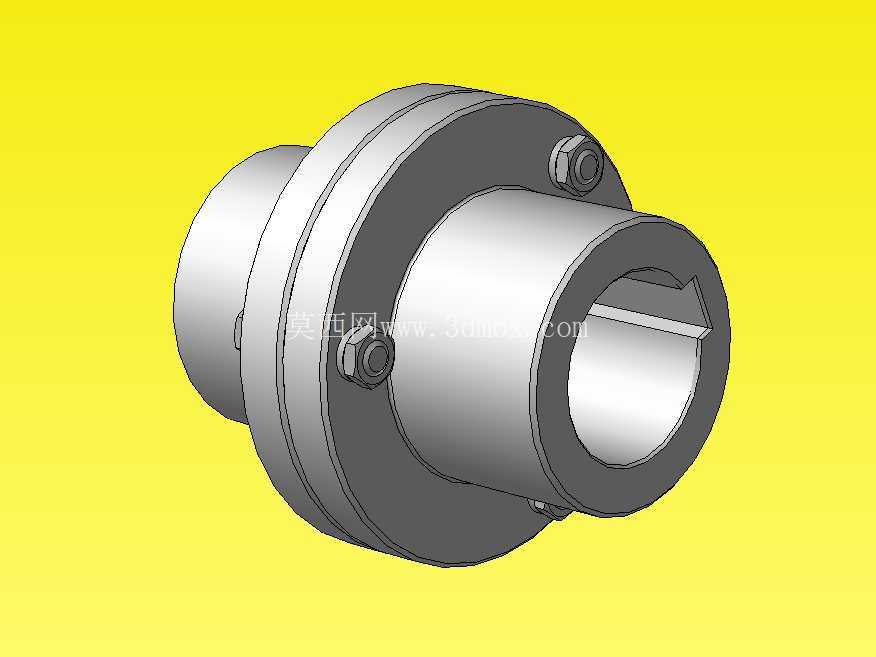

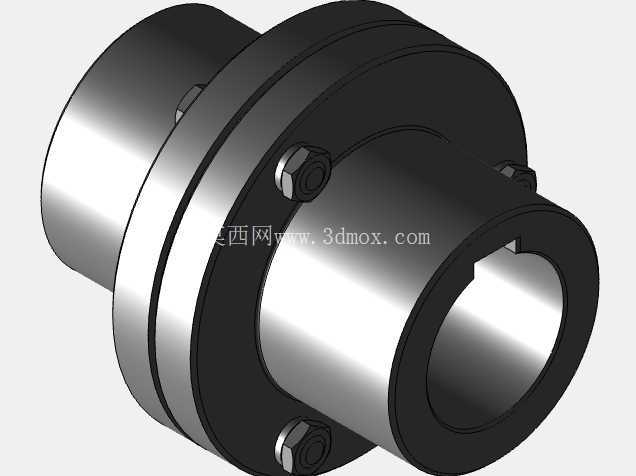

刚性法兰联轴器1000Nm-d65mm结构设计

　　在重载传动系统的轴系连接场景中，刚性法兰联轴器是实现两根轴同轴刚性连接、传递大扭矩的核心基础部件，这款公称扭矩1000Nm、轴孔直径65mm的刚性法兰联轴器，主要适配中等功率的工业传动链路，常见于冶金输送线辊道驱动、矿山给料设备传动端、中型水泵与电机的直连部位，这类应用场景普遍要求轴系连接具备足够的扭转刚度，不能存在传动背隙，同时要能承受短时过载冲击，避免传动过程中出现转角误差影响设备运行精度。

　　从实际功能特性来看，这款联轴器采用两半式法兰对合结构，两个法兰盘分别通过键连接与两侧轴端固定，法兰结合面依靠精密加工的止口实现同轴定位，再沿圆周均布的锁紧螺栓施加足够的预紧力，让两个法兰端面紧密贴合，依靠结合面的摩擦力与螺栓抗剪能力共同传递扭矩。和弹性联轴器不同，这类刚性法兰联轴器不具备补偿两轴相对偏移的能力，因此在安装时对轴系对中精度要求较高，一旦两轴存在径向或角向偏差，运行过程中会在轴、轴承以及联轴器自身部位产生附加载荷，加剧部件磨损，这也是选型和安装时需要重点把控的环节。

　　设计这款联轴器时，首先要围绕额定扭矩1000Nm的载荷要求核算核心结构尺寸，轴孔直径65mm的设定，适配直径65mm的标准圆柱轴，键槽尺寸按照对应轴径的平键标准设计，确保键连接的挤压强度满足扭矩传递要求，避免键侧出现压溃失效。法兰盘的外径、螺栓分布圆直径需要结合螺栓规格、数量来核算，既要保证螺栓拧紧后结合面有足够的比压防止传动打滑，也要控制法兰整体的转动惯量，减少轴系启动和制动时的惯性冲击。法兰止口的配合公差一般选用H7/js6的过渡配合，既保证装配时的同轴定位精度，又不会因为配合过紧导致拆装困难。法兰盘上的螺栓孔位置度需要严格控制，确保两半法兰对合时螺栓能顺利穿入，不会出现别劲的情况，沿圆周布置的锁紧螺栓选用高强度级别的紧固件，按照规定的扭矩对角分次拧紧，避免法兰结合面出现局部间隙。

　　从安装边界来看，这款联轴器的轴向总长度需要匹配两端轴的伸出长度，轴孔的有效配合长度要满足轴端固定的要求，一般轴端会设置锁紧螺钉或者轴端挡圈，防止联轴器运行过程中出现轴向窜动。安装前需要清理轴表面和联轴器轴孔的毛刺、油污，涂抹少量润滑脂方便装配，装配时可以采用热装或者压装的方式，禁止直接锤击法兰端面避免损坏止口和结合面。安装完成后需要打表检测法兰端面的跳动和径向跳动，确保对中精度符合要求，运行初期要定期检查螺栓的预紧力，避免因为初始运行的微动磨损导致螺栓松动。

　　在实际选型应用中，这类刚性法兰联轴器更适合两轴能保证严格对中、工作过程中不会产生相对偏移的传动场景，相比其他类型的联轴器，它的结构更简单，制造维护成本更低，传递相同扭矩时的外形尺寸更小，传动效率更高，不存在弹性元件老化失效的问题，使用寿命更长。但它对安装对中的敏感性也决定了它不适合用在冲击振动大、轴系安装精度难以保证的场合，选型时需要结合实际工况的载荷特性、安装条件综合判断，不能盲目选用大规格或者小规格的型号，避免出现扭矩不足导致失效或者规格过大造成成本浪费。

　　建模过程中，这类零件的特征构建逻辑比较清晰，首先通过旋转特征生成法兰的基体轮廓，再拉伸切除生成轴孔和键槽，之后阵列生成圆周分布的螺栓孔和锁紧螺钉孔，最后处理各个部位的倒角和圆角，避免应力集中。需要注意的是各个配合面的尺寸公差和形位公差标注，比如轴孔的圆柱度、法兰端面的垂直度、止口的同轴度，这些公差直接决定了联轴器的装配精度和运行性能，建模时不能只关注外形尺寸，忽略了工程实际中的公差要求，否则生产出来的零件无法满足装配使用要求。
