三菱HG-KN23J交流伺服电机三维结构

　　在自动化产线的传动选型环节，小功率交流伺服电机的三维结构还原度，直接决定了后续设备布局、干涉校验的工作效率，这款HG-KN23J规格的交流伺服结构，完全按照实物安装尺寸做了等比例建模，能直接导入各类设备装配体中完成布局验证。从实际应用场景来看，该功率段的伺服电机多用于3C装配设备的进给轴、小型包装机械的拉膜辊驱动、点胶设备的位移平台传动，以及小型机械手的关节驱动环节，这类场景对电机的安装边界、出线方向都有严格要求，建模时特意保留了法兰安装面的定位孔位、轴伸长度的公差参考位，以及侧置接线盒的实际突出尺寸，避免布局时出现线缆弯折半径不足、法兰与安装板干涉的问题。

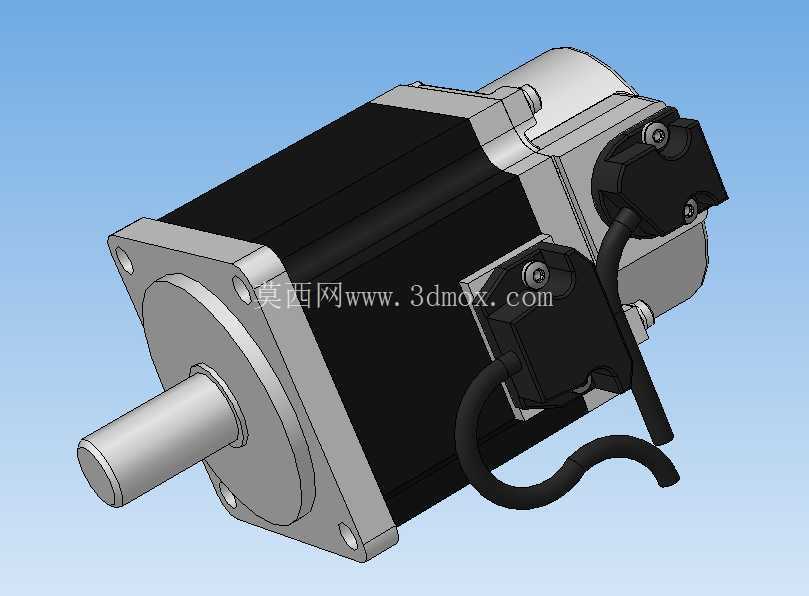

　　从结构设计逻辑来看，这款伺服采用方形定子机壳搭配前端方形安装法兰的结构，机壳表面做了散热筋的简化处理，既还原了实物的散热结构特征，又不会因为过多细碎特征导致装配体文件过大；输出轴采用带键槽的圆柱轴结构，建模时保留了轴端的倒角、轴肩的定位台阶，选型时可以直接匹配对应的联轴器、同步带轮的安装尺寸，不用再反复核对二维样本的参数。侧置的两个接线座分别对应动力线与编码器线的接口，建模时还原了接头的安装角度、线缆引出的自然弯折形态，在做设备走线布局时，可以直接参考这个结构规划线缆的固定位置，避免实际装配时出现线缆与周边运动部件刮蹭的问题。

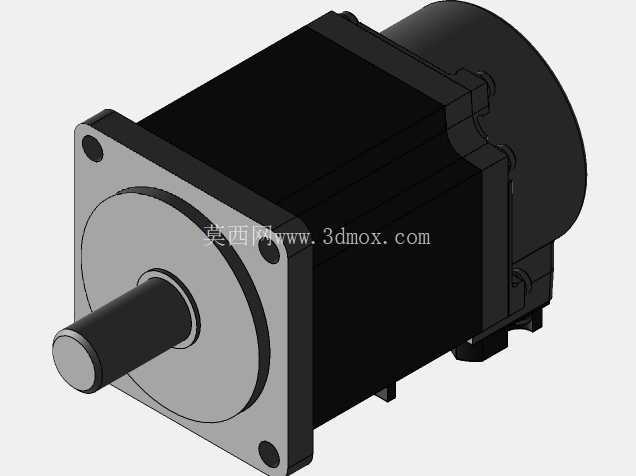

　　安装边界方面，这款电机的法兰安装面为标准40mm见方的规格，四个安装孔的孔距、孔径都按照实物尺寸做了还原，轴伸直径、轴伸长度也完全匹配实物参数，机壳尾部的编码器端盖突出尺寸、接线盒的侧向突出距离都做了精准还原，在做设备的电机安装位设计时，可以直接调用这个模型完成安装板的孔位绘制、周边防护结构的间隙预留，不用再反复测量实物调整尺寸。从功能特性的还原来看，模型区分了定子机壳、前端盖、输出轴、接线座、线缆等不同的结构部件，每个部件都做了独立的实体划分，在做装配仿真、运动模拟时，可以直接给输出轴添加旋转自由度，模拟电机运转时的状态，也能直观展示电机与周边传动部件的连接关系。

　　很多工程师在做小型自动化设备设计时，经常会因为伺服电机的模型尺寸不准，导致加工出来的安装板孔位错位、电机与设备机架干涉，或者线缆预留长度不足的问题，这个模型在建模时特意核对了多版实物样本的尺寸参数，对容易出错的接线盒突出尺寸、轴伸长度、法兰定位止口尺寸都做了反复校验，能直接用于生产前的布局校验环节。另外模型的外观分色也按照实物做了区分，黑色的定子包覆层、银灰色的金属机壳与端盖、黑色的线缆与接线座，在做方案展示时能直观呈现电机的实际外观形态，不用再额外做渲染处理。

　　在实际的设备设计流程中，这类小功率伺服电机的选型往往在方案初期就需要确定，精准的三维模型能帮助工程师快速完成整机的布局规划，提前预判安装干涉、走线空间不足等问题，减少后续改图的工作量。这款模型没有做过度的细节简化，既保留了所有安装相关的关键尺寸特征，又控制了文件的体量，不会因为模型过于复杂导致装配体卡顿，适合用于各类小型自动化设备的设计选型、装配校验、方案展示等环节。
