三菱HG-JR3534交流伺服电机结构设计

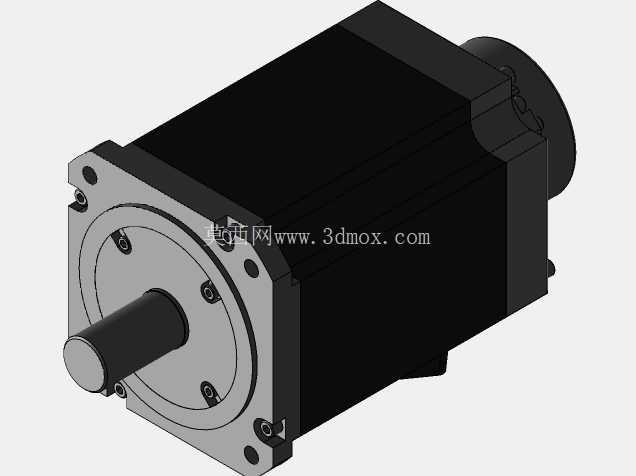

　　在自动化产线的进给轴驱动、数控机床的主轴精准定位、工业机器人关节动力输出这类对转速控制精度、转矩响应速度有严苛要求的场景里，交流伺服电机始终是核心执行部件，本次呈现的HG-JR3534型号伺服结构，完全围绕工业现场的实际安装与运行需求完成三维建模还原。从结构设计思路来看，建模过程优先还原了实际产品的安装边界约束：输出轴端的轴径公差、键槽尺寸完全匹配通用伺服减速机的输入接口标准，不需要额外做转接法兰即可直接对接市面主流的行星减速机、谐波减速机，这一点在做设备整机布局时能大幅减少安装空间的冗余预留。

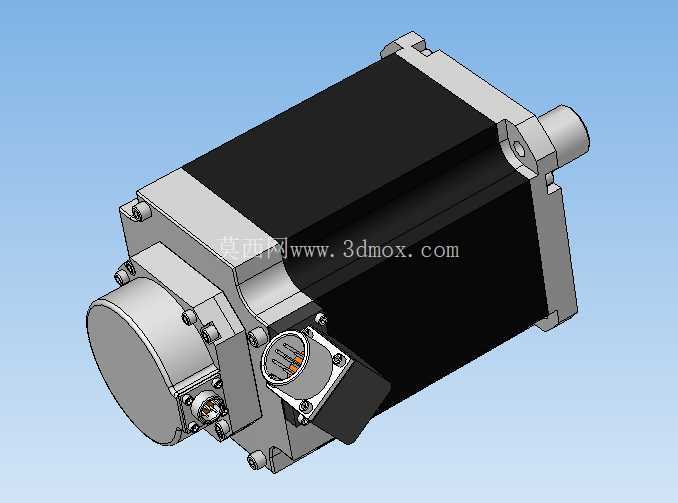

　　机身主体的方形安装法兰四个固定孔位采用对称分布设计，孔距公差严格按照伺服电机行业通用安装规范设定，不管是水平卧式安装在设备基座上，还是垂直法兰安装在运动滑台端面，都能保证输出轴与负载端的同轴度，避免长期运行出现轴封磨损、轴承偏载的问题。机身后侧的动力连接器与编码器连接器采用侧出式布局，建模时特意预留了连接器插拔的操作空间，在设备内部布线时，不需要额外给电机尾部预留过长的走线空间，动力线与编码器线的弯折半径也能满足线缆的最小弯曲要求，不会出现线缆过度弯折导致的信号干扰或者线芯断裂问题。

　　从功能特性的结构还原来看，电机定子部分的外壳采用带散热筋的一体化铸铝结构建模，散热筋的走向顺着电机运行时的转子旋转气流方向布置，在电机额定转速运行时，能借助转子自带的风叶形成的气流带走壳体热量，不需要额外加装外置散热风扇就能满足额定功率下的散热需求，这一点在紧凑空间安装的设备里优势尤其明显，不需要预留风扇的额外安装厚度。转子部分的结构建模还原了内置永磁体的排布方式，后端编码器安装位的止口尺寸完全匹配对应型号的绝对值编码器安装要求，保证编码器码盘与转子轴的同轴度，避免运行时出现位置反馈偏差。输出轴端的油封安装位、轴承位的台阶尺寸都按照实际装配关系做了还原，在做虚拟装配时，可以直接导入对应的轴承、油封标准件完成装配校验，检查是否存在装配干涉。从实际应用的适配性来看，这款中功率交流伺服电机的转矩输出特性适配大部分中负载的直线运动机构，比如皮带输送线的驱动辊、点胶设备的XYZ运动轴、包装设备的送膜机构，在做整机三维布局时，导入这个模型可以直接校验电机与周边结构件的安全间隙，比如电机本体与设备护罩的距离、连接器与走线槽的位置关系，避免实际加工装配时出现结构干涉。

　　建模时还还原了电机机身的吊环安装孔位，在大规格电机的安装作业场景下，可以直接安装吊环完成吊装，不需要额外设计吊装工装，这部分细节在做大型设备的装配工艺建模时也能完整覆盖。整个模型的所有安装面、配合面都做了公差带的隐含设定，在做工程图导出时可以直接标注对应的形位公差，不需要重新调整模型结构，对于做设备选型的工程师来说，可以直接把模型导入到自己的设备总成里，完成整机的质量属性计算、转动惯量匹配校核，提前判断所选电机的转动惯量与负载端是否匹配，避免选型不当导致的运行抖动、定位精度超差问题。
