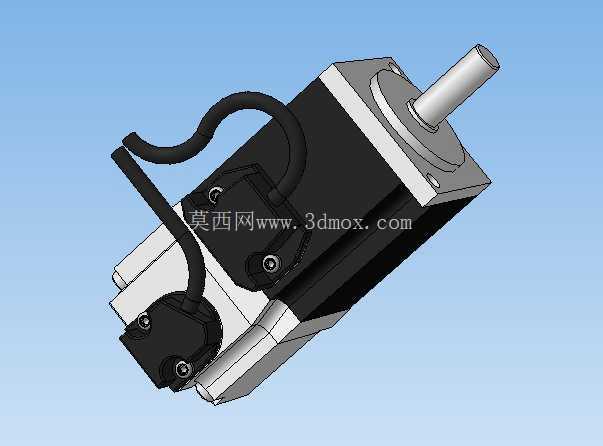

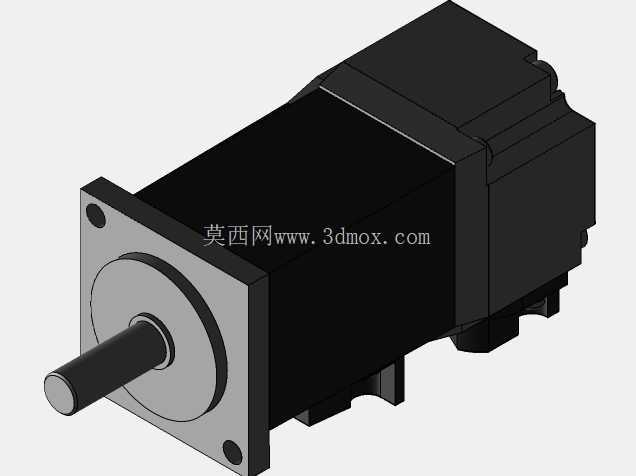

三菱HF-MP13交流伺服电机三维结构

　　在非标自动化设备、精密数控机床、电子制造贴装产线这类对位置控制精度、转速响应速度有严苛要求的场景里，交流伺服电机是执行端的核心动力部件，这款HF-MP13规格的三菱伺服电机，属于小功率段伺服产品，适配的负载惯量区间覆盖多数轻载精密传动场景，比如桌面型点胶设备的X/Y轴驱动、小型机械手的关节动力输出、光伏组件串焊设备的送料机构传动，都能见到同规格产品的应用。从结构设计来看，这款电机采用方形端盖搭配矩形机座的布局，和传统圆形机座的步进电机相比，方形安装法兰的贴合面积更大，在设备安装板上固定时，四个角的安装孔受力更均匀，长期高速往复运行时不容易出现安装位松动的问题，输出轴采用标准圆柱轴带键槽的设计，能够直接配套同步轮、联轴器、行星减速箱等常规传动连接件，不需要额外定制转接轴套，能大幅缩短设备装配的适配周期。

　　机座侧面预留的线缆出线口做了弯折防护结构，内置的动力线与编码器线从电机尾端的接线座引出，外部的防护波纹管接口和机座做了一体化成型设计，能避免设备运行过程中线缆反复弯折导致的线芯断裂问题，编码器端集成在电机尾部的腔体内，和动力腔做了密封隔离，能阻挡车间环境里的切削液雾气、粉尘进入编码器码盘区域，保证位置反馈信号的长期稳定性。从安装边界尺寸来看，这款小功率伺服电机的机座边长适配40mm规格的安装法兰，输出轴的轴径、伸出长度都符合通用伺服的安装尺寸规范，做设备布局设计时，只需要预留出电机本体的安装空间，同时在尾端留出足够的线缆弯折半径即可，不需要额外预留编码器外置的安装空间，电机本体的重心和输出轴轴线重合，在做垂直轴安装应用时，不会因为重心偏移导致额外的偏载力矩，搭配带抱闸的同规格型号时，也能直接替换安装，不需要修改安装板的孔位布局。

　　设计这款三维模型时，还原了电机本体的所有装配细节，包括机座表面的散热筋结构、端盖的固定螺丝位置、接线盒的卡扣结构、输出轴的倒角细节，在做设备整体装配干涉检查时，可以直接导入模型验证安装空间，比如检查电机和周围走线槽、设备侧板、相邻传动部件的间隙是否满足装配要求，也可以直接提取安装孔位的坐标尺寸，用来加工设备的电机安装板，避免手动测绘尺寸出现的孔位偏差。实际选型应用中，这款伺服电机的额定转速、输出扭矩能够满足多数轻载精密传动的需求，搭配对应的伺服驱动器时，可以实现位置模式、速度模式、扭矩模式三种控制方式的切换，在做恒压力打磨、精密定长送料、高速点位运动这类不同工艺需求的设备时，不需要更换电机硬件，只需要调整驱动器参数就能适配不同的工况。

　　模型的结构拆分完全按照实际电机的装配层级来做，机座、定子、转子、输出轴、端盖、编码器罩、线缆接口都是独立的零件特征，在做教学演示、结构拆解分析时，可以单独隐藏某个零件查看内部的装配关系，也可以基于这个模型做二次修改，比如调整输出轴长度、修改出线口方向来适配特殊的设备安装需求，不需要从零开始建模，能大幅提升结构设计阶段的工作效率。在做设备的BOM统计时，也可以直接从模型里提取对应的外形尺寸、安装孔距参数，和实际选型的产品样本做核对，避免出现选型尺寸和设计模型不匹配的问题，尤其是在做紧凑布局的小型自动化设备时，电机的外形尺寸直接影响整个设备的体积，精准的三维模型能帮助设计人员在有限的空间里合理排布各个部件，减少后期装配时出现的空间干涉问题。
