三菱HG-KR13交流伺服电机三维结构

　　在自动化产线的定位工位、小型机械手关节、精密进给模组这类对位置控制精度有明确要求的场景里，小功率交流伺服电机是核心执行部件，本次呈现的HG-KR13型伺服结构，完全贴合三菱同规格量产产品的实际装配逻辑，可直接用于设备布局阶段的干涉校验、安装位匹配工作。从实际选型落地的角度看，这类小惯量伺服的核心优势在于响应速度快，额定输出扭矩适配100W级负载需求，多用于电子制造设备的贴装头驱动、包装设备的送膜辊控制、小型数控设备的进给轴传动，在这些场景里，电机本身的外形边界、安装孔位精度、出线方向都会直接影响周边结构的设计冗余。

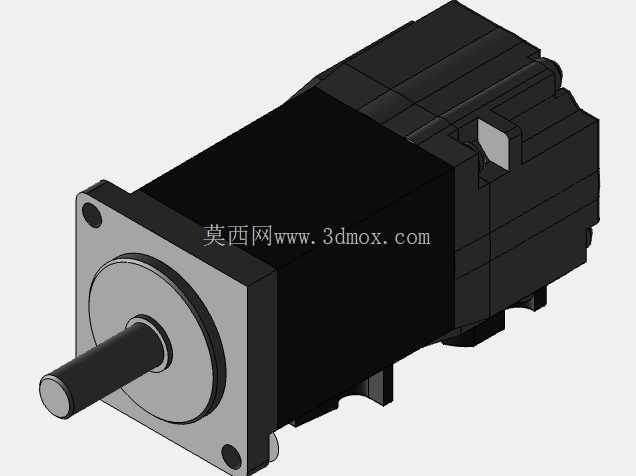

　　建模过程中优先还原了前端法兰的安装基准，方形法兰的四个安装通孔位置、止口直径、输出轴的轴径与键槽尺寸完全对照实物测绘参数设定，输出轴的伸出长度做了严格控制，避免在装配仿真时出现与联轴器、带轮的配合干涉。机壳部分的散热筋结构没有做简化处理，虽然三维建模时增加了不少曲面裁剪的工作量，但实际做设备热仿真或者布局空间校验时，散热筋的外凸尺寸是必须考虑的安装边界，不少新手建模时容易忽略这部分，导致实际装配时机壳与周边走线槽、防护板出现空间冲突。

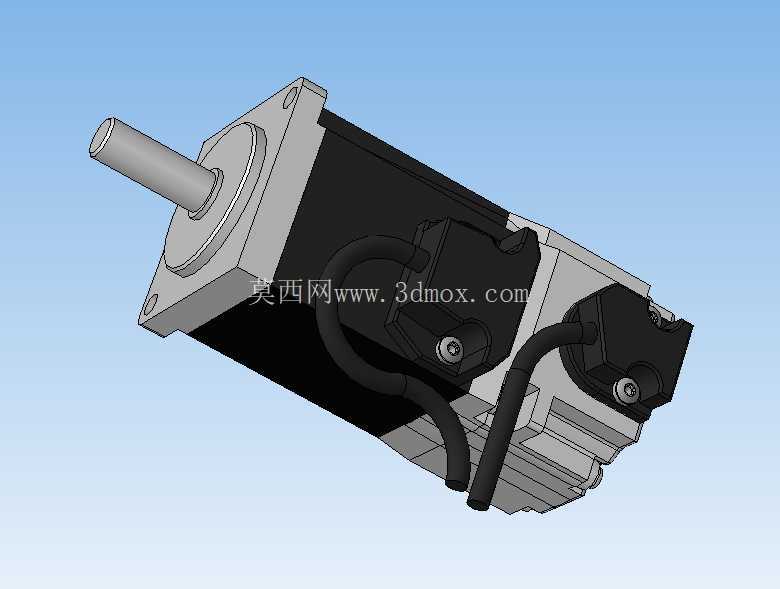

　　后端的编码器外壳与动力线、编码器线的出线接头位置也做了1:1还原，两个接头的朝向、接头外螺纹尺寸、线缆弯曲预留空间都按照实际安装工况做了呈现，做电气布线设计时，可以直接依托这个模型走线路径规划，避免出现线缆弯折半径过小、接头与设备结构件干涉的问题。从功能结构上看，这款伺服的转子采用小惯量设计，启停响应时间短，配合后端的高分辨率编码器，可以实现微米级的定位精度，建模时内部的定子、转子结构虽然做了外观级的装配还原，但重点还是放在外部安装接口的精度上，毕竟对于设备设计人员来说，外部安装尺寸的准确性优先级远高于内部结构细节。

　　在做安装边界设计时，要注意电机本体的总长度，从法兰安装面到后端编码器外壳的最远端距离，是布局时需要预留的轴向空间，同时电机侧面的接线接头突出尺寸，也要在径向预留足够的操作空间，方便后期维护时插拔接头。输出轴的配合公差按照h7级精度设定，与联轴器的配合间隙符合常规传动设计要求，法兰止口的配合公差按照j6级设定，保证安装时的同轴度，减少高速运转时的径向跳动。不少设计人员在选型时只关注电机的扭矩、转速参数，忽略了外形安装尺寸的细节，导致后期加工好的安装板无法适配，或者电机装上去之后与周边部件碰撞，这类精准的三维模型就能在设计阶段提前规避这类问题。

　　另外，电机表面的铭牌安装位、接地螺钉位置也都做了还原，做设备安规设计时，接地螺钉的位置直接影响接地线的走线路径，提前在模型里确认位置，可以减少后期整改的工作量。整体建模过程中没有做过度的细节简化，所有影响安装、布线、维护的结构特征都完整保留，既保证了模型的轻量化，不会在大型装配体里占用过多系统资源，又能完全满足结构设计、选型校验的实际需求，对于做小型自动化设备设计的工程师来说，直接调用这个模型就能完成布局，不需要再花费时间测绘建模，提升设计效率。
