三菱HG-KNS13J交流伺服电机结构模型

　　在自动化产线的定位传动场景里，这类小功率交流伺服电机是核心执行部件，常见于电子制造贴装设备、小型数控进给轴、包装机械的拉膜送料机构、工业机器人的小臂关节驱动等对位置精度、转速响应有要求的工位。不同于普通异步电机的开环运行，该款伺服电机自带编码器反馈闭环，可实现转速、转矩、位置的三环控制，能在负载波动时快速调整输出，保证传动末端的定位误差控制在微米级区间，适配需要频繁启停、正反转切换的工况。

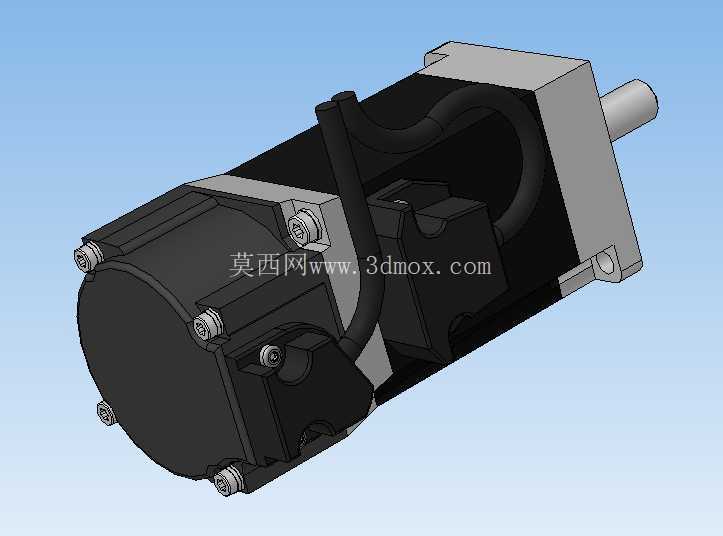

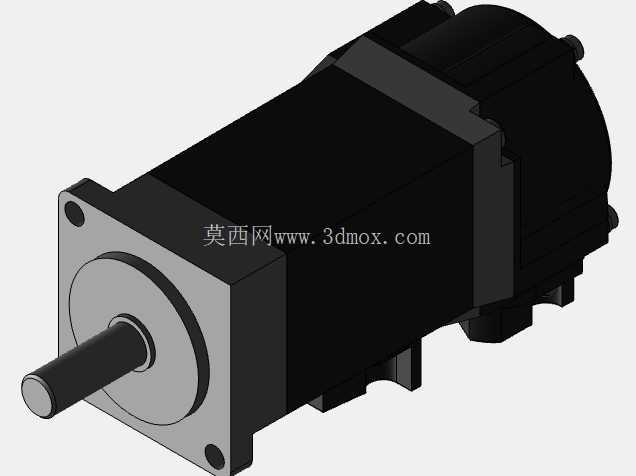

　　从结构设计来看，模型完整还原了电机的本体组成：前端的输出轴采用标准圆柱轴伸带键槽结构，安装时可通过键连接传递转矩，轴伸端面的中心孔可用于安装时的定位顶紧，也可适配不同规格的联轴器与负载侧连接。前端盖采用方形法兰安装结构，四个角预留的安装沉孔可直接通过螺栓固定在设备安装板上，法兰止口的尺寸公差严格遵循伺服电机的通用安装规范，能保证电机轴与负载输入轴的同轴度，减少运行时的径向跳动。电机本体的定子外壳采用散热筋结构设计，虽然是小功率机型，但持续运行时的绕组发热可通过外壳的散热面快速散出，避免高温导致的磁钢退磁，延长电机使用寿命。后端的编码器舱与电机本体采用密封式连接，防护等级可满足车间常规工况的防尘防溅要求，编码器线缆从电机侧方的出线口引出，线缆根部做了防弯折护套，避免设备运行时线缆反复弯折导致的线芯断裂。

　　建模过程中，对安装边界的尺寸做了精准还原：法兰安装面的边长、止口直径、轴伸直径与伸出长度、安装孔的孔距与沉孔深度、电机本体的总长与外径、出线口的位置高度都按照实物尺寸1:1绘制，结构工程师在做设备布局时，可直接调用该模型进行干涉检查，提前预判安装时是否会与周边的走线槽、传动部件、安装支架产生空间冲突。比如在设计小型桌面式数控雕刻机的X轴驱动时，将该模型导入装配体后，可直接核对电机安装后是否会与Z轴滑台的行程范围产生干涉，也能提前计算电机轴与滚珠丝杠通过联轴器连接时的同轴度调整余量，减少实际装配时的修配工作量。

　　从功能特性来看，该款伺服电机的转子采用高磁能积的永磁材料，转动惯量小，响应速度快，可在毫秒级时间内达到额定转速，也能在负载突变时快速调整输出转矩，避免出现堵转或者位置超调的情况。电机尾部预留的制动器安装位（该款无制动器的版本也保留了结构接口）可根据实际工况选配断电制动模块，在垂直轴安装场景下，断电时可自动锁止转子，避免负载下滑造成设备损坏或者安全事故。模型中也还原了电机表面的铭牌安装位、接地螺栓位置，这些细节在做电气布线设计时可直接参考，确定接地线的连接位置与线缆的弯曲半径，避免线缆过度弯折影响使用寿命。

　　在做设备选型验证时，通过该三维模型可直观判断电机的外形是否适配设备的安装空间，比如在紧凑结构的3C检测设备中，电机侧方的出线方向是否会与旁边的视觉检测相机支架产生干涉，是否需要调整出线方向或者更换弯头线缆接头；也可通过模型的质量属性计算电机的自重，核算安装板的承重是否满足要求，避免长期运行后安装板变形影响传动精度。不同于简化的电机外形模型，该模型还原了端盖的固定螺栓位置、密封槽结构、编码器舱的台阶细节，在做电机维护仿真或者拆装培训时，也可直接用于演示拆装顺序，明确每个螺栓的紧固力矩对应的安装位置，帮助运维人员快速熟悉设备结构。
