HF49FD小型电磁继电器三维结构模型

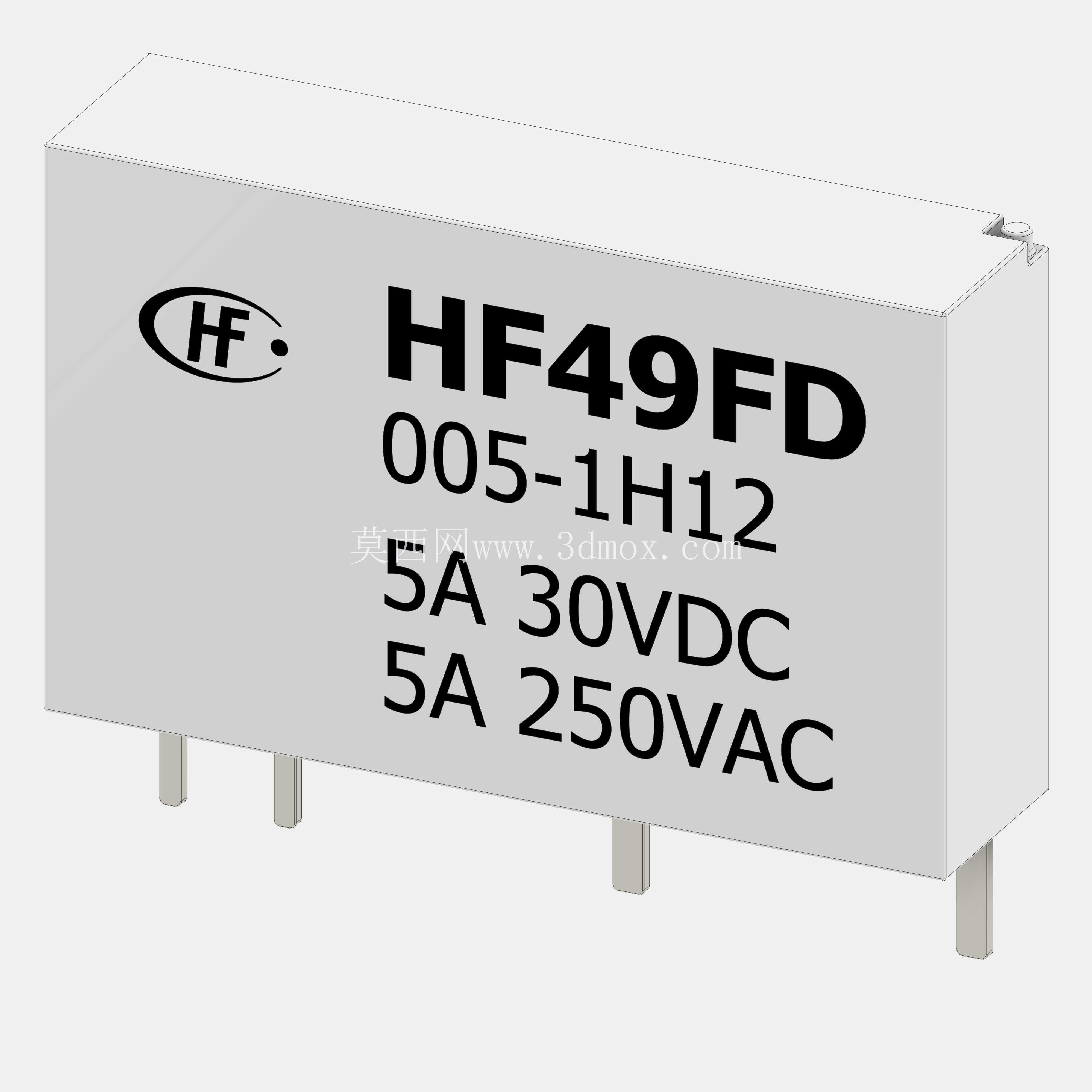

　　模型还原了产品的长方体塑封外壳结构，外壳表面的标识区域做了等比例复刻，清晰标注了触点额定承载参数，即直流回路30V电压下可承载5A电流，交流回路250V电压下可承载5A电流，这一参数直接决定了该元件的适用场景——主要用于小功率负载的通断控制，常见于智能家居控制板、小型工控IO扩展板、电源模块输出回路、小家电控制回路中，作为弱电控制强电的中间隔离切换元件，通过线圈侧的低压控制信号驱动触点吸合，实现控制回路与负载回路的电气隔离，避免强电串入控制侧损坏主控芯片。建模时特意还原了外壳顶部的卡扣定位结构，该结构用于自动化插件生产时的吸嘴取料定位，以及回流焊过程中的元件限位，防止焊接过程中元件偏移导致虚焊、连焊问题。这款HF49FD系列电磁继电器的三维建模，完全围绕实际工控板卡、消费电子控制回路的安装适配需求展开，建模过程中优先还原了直插式引脚的排布间距与伸出长度，引脚直径严格匹配常规PCB板0.8mm标准钻孔尺寸，引脚中心距完全对应量产产品的实际焊盘位置，能直接导入PCB Layout软件完成板上元件的布局干涉检查，避免结构设计阶段出现元件与外壳、相邻元件的空间冲突。

　　外壳侧面的拔模斜度也做了精准还原，符合实际注塑件的生产工艺特征，不会出现垂直侧壁导致的脱模困难问题，模型的整体外形尺寸控制在长20mm、宽10mm、高15mm的常规小型继电器尺寸区间，安装时仅需在PCB上预留对应引脚的焊盘位置，以及外壳周边1mm的安全间隙即可，无需额外的固定结构，依靠引脚焊接强度即可满足常规振动环境下的固定需求。从功能设计角度看，该款继电器采用常开触点设计，线圈额定电压为5V，可直接由常规单片机IO口通过三极管驱动，无需额外的升压电路，适配绝大多数5V供电的控制板系统，触点材质采用银合金材质，具备一定的抗电弧烧蚀能力，可满足10万次以上的机械寿命要求，适合频繁通断的控制场景。

　　建模过程中对引脚的共面度做了严格约束，四个引脚的底面处于同一水平面，避免插件时出现个别引脚浮高的问题，这也是PCB安装类元件建模时需要重点关注的安装边界条件，若引脚共面度偏差超过0.1mm，就会在波峰焊或回流焊过程中出现虚焊隐患。模型同时还原了外壳与内部磁路组件的装配间隙，外壳内壁与线圈、铁芯组件之间预留了0.3mm的装配余量，符合实际产品的装配公差要求，不会出现干涉问题。在实际选型应用中，这款继电器的安装高度较低，适合对板上元件高度有严格限制的薄型设备内部使用，比如超薄型智能开关、小型电源适配器内部的回路切换，相比传统大体积继电器，其占用PCB面积更小，能有效缩小控制板的整体尺寸，帮助设备实现小型化设计。

　　建模时没有忽略外壳表面的品牌标识区域的凹陷特征，虽然标识文字属于外观细节，但还原该特征能让模型在做产品渲染、装配动画时更具真实感，也能帮助结构设计人员在做外壳丝印避让时确认元件表面的凹凸位置，避免设备内壳与继电器表面的凸起标识产生摩擦干涉。对于三维建模从业者而言，这类电子元件的建模核心不在于复杂曲面的构建，而在于安装接口尺寸的精准还原，所有与装配相关的尺寸——引脚间距、引脚直径、元件本体长宽高、安装高度、定位特征位置，都必须与实际量产元件的规格书参数完全一致，否则模型导入装配体后就会出现装配干涉，无法用于实际的结构设计工作。这款模型在构建时就严格遵循这一原则，所有安装相关的特征都做了参数化约束，可直接用于各类控制板的三维布局设计，也可用于教学演示中讲解电磁继电器的基本结构与安装方式，帮助初学者理解PCB直插元件的建模要点与安装适配要求。
