三菱HG-SNS152J交流伺服电机结构

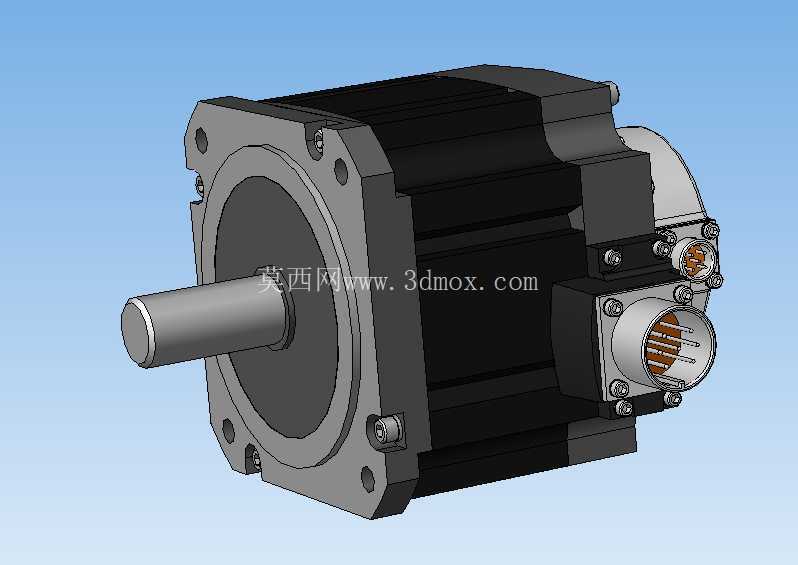

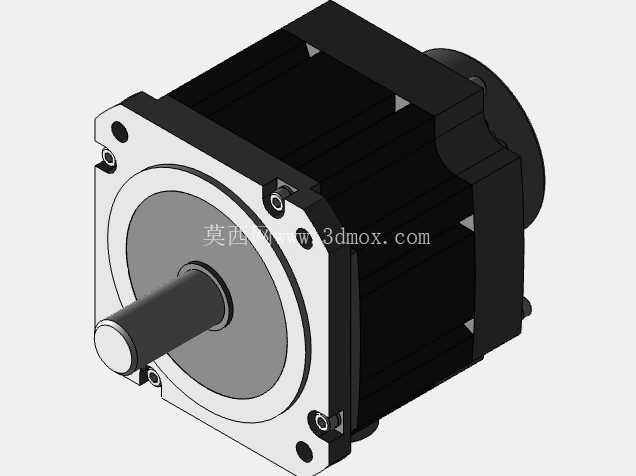

　　做自动化设备结构设计快十二年，经手选型的伺服电机少说也有三百多台，三菱HG-SNS系列属于中惯量大容量机型里适配性很广的一款，这次做的三维结构完全按照实物安装尺寸复刻，没做任何简化省略，连后端编码器侧的接插件插针排布、定子壳体的散热筋倒角、输出轴端的键槽公差带都按实物测绘参数做了还原，给做设备布局的同行省不少现场测绘的功夫。

　　先聊实际应用场景，这款1.5kW级的中惯量伺服，在锂电卷绕设备的放卷辊驱动、包装机械的主牵引辊传动、数控车床的Z轴进给、桁架机械手的水平行走轴驱动上用得特别多，不像小惯量机型带大负载容易出现过冲，也不像大惯量机型响应速度跟不上高速点位的要求，中惯量的转子设计刚好匹配大部分需要兼顾负载刚性和响应速度的工位。之前做一条日化灌装线的主输送驱动，一开始选了小惯量1.8kW的机型，带120kg的输送负载加频繁启停，运行三个月就出现编码器定位偏移，换成HG-SNS152J之后，转子惯量和负载惯量比刚好落在1:5的最优区间，连续运行两年多没出过驱动报警的问题。

　　从实际用途来说，这款电机的核心作用是把驱动器发来的脉冲信号转化为精准的角位移输出，位置控制模式下可以做到单圈131072个脉冲的分辨率，就算带减速机构也能实现0.01度级的定位精度；速度模式下可以在0到2000转的额定转速区间保持恒转矩输出，就算负载波动在额定值的150%以内，转速波动率也能控制在0.5%以内，适合做需要恒线速控制的收放卷工位；转矩模式下可以实时输出设定的转矩值，用在压合、拧紧这类需要控制力输出的工位上，比普通异步电机加变频器的控制精度高两个数量级。

　　说到功能特性，这款电机的结构设计有几个很务实的细节：前端盖采用的是一体式铸铁加工，不是那种拼接式的冲压端盖，输出轴的轴承位和安装止口的同轴度可以做到0.01mm以内，高速运行的时候轴端径向跳动能控制在0.02mm以内，连轴器安装的时候不用反复打表找正；定子绕组采用的是集中式绕线加真空浸漆处理，绝缘等级达到F级，就算设备安装在车间环境温度40度的场合，绕组温升也能控制在80K以内，不会因为长期高温导致绝缘老化；后端的编码器采用的是绝对式编码器，设备断电之后可以记住当前位置，下次开机不用回原点，省了设备上电后的回零等待时间，也避免了回零过程中出现撞机的风险；动力接插件和编码器接插件都做了防呆设计，现场接线的时候不会插反，接插件的防护等级达到IP67，就算设备上有切削液或者粉尘溅到，也不会出现接插件短路的问题。

　　做这个三维模型的时候，设计思路完全是服务于设备布局和干涉检查的实际需求，没有做外观上的夸张渲染，所有结构尺寸都严格按照官方样本加实物测绘的参数来做：安装法兰是标准的130mm方法兰，止口直径110mmh7，安装孔是4个Φ9的通孔，孔位中心距145mm，和市面上同功率等级的130系列伺服安装尺寸完全兼容，老设备替换的时候不用改安装板；输出轴直径是22mmk6，轴长50mm，带一个6mm宽的平键槽，轴端有M8的螺纹孔用来安装连轴器或者同步轮，做轴系设计的时候可以直接调用模型里的轴尺寸来选配合适的传动件；电机本体的总长度是198mm，最大外径130mm，后端接插件突出壳体的高度是28mm，做设备布局的时候要预留至少35mm的接线空间，避免接插件和设备钣金或者其他部件出现干涉；电机底部的出线方向可以根据安装需求旋转调整，模型里把接插件做成了可旋转的装配体，方便设计的时候调整出线方向，检查不同安装姿态下的线缆弯曲半径是否符合要求。

　　很多刚入行的结构工程师选伺服的时候只看功率和扭矩，很容易忽略安装边界的细节，比如这款电机的后端编码器接插件是侧出的，如果设备安装空间里电机后端离墙或者其他部件的距离小于30mm，就会出现插不上接线插头的问题，还有输出轴的轴肩高度是3mm，如果选的连轴器夹紧端的内孔台阶深度超过2.5mm，安装的时候就会顶到轴肩，导致连轴器装不到位，运行的时候出现抖动。这个模型里把这些容易忽略的细节都做了还原，比如轴肩的圆角、安装孔的沉头深度、壳体上的接地螺钉位置、铭牌的安装凸台，甚至连壳体上的固定螺栓头的尺寸都做了1:1还原，做干涉检查的时候可以直接发现这些容易出问题的细节，不用等零件加工完装配的时候才发现干涉，耽误项目进度。

　　另外在做模型的时候，把电机的质量属性也按照实物参数做了设置，整机质量大概是7.2kg，做结构力学仿真的时候可以直接调用模型的质量参数来计算安装板的承重，不用再手动输入质量参数；转子的转动惯量也按照实际值做了设置，做运动仿真的时候可以模拟电机加减速过程中的负载冲击，校核传动部件的强度是否满足要求。之前有个同行做桁架机械手的设计，一开始没考虑电机的转动惯量，选的同步轮齿数太小，加减速的时候同步带出现跳齿，后来调用这个模型做运动仿真，调整了同步轮的齿数和加减速时间，就解决了跳齿的问题。

　　从散热设计的角度来说，这款电机的壳体上做了轴向的散热筋，筋高8mm，筋厚3mm，自然散热条件下就能满足额定功率下的散热需求，不用额外加装散热风扇，减少了一个故障点，就算在0到40度的环境温度下长期额定运行，壳体表面温度也不会超过70度，不会出现烫伤操作人员的风险。模型里把散热筋的圆角和拔模角度都做了还原，如果需要做设备的热仿真，也可以直接用这个模型来划分网格，计算电机运行时的散热情况，评估设备柜内的温度是否需要加装散热风扇。

　　还有一个很实用的细节，这款电机的前端盖处做了双唇形的油封，就算输出轴垂直安装，也能防止电机内部的润滑脂泄漏，同时避免外部的粉尘、切削液进入电机内部，损坏轴承和绕组。模型里把油封的安装槽尺寸也做了准确还原，如果需要给电机加装额外的防尘罩，可以直接参考这个尺寸来设计防尘罩的配合间隙，不用再去查手册找油封的安装尺寸。
