三菱HF-JP5034交流伺服电机结构

　　在自动化产线的进给轴、数控机床的位置控制单元、工业机器人关节驱动这类对位置精度、转速响应有严苛要求的场景里，交流伺服电机是核心执行部件，这款HF-JP5034型号的伺服电机三维结构，完整还原了量产实物的装配关系与外形边界，能直接用于设备布局阶段的干涉校验、安装工装设计以及配套传动链的匹配计算。从结构设计逻辑来看，这款电机采用方形定子机座搭配端盖定位的装配方案，机座主体为黑色涂装的金属壳体，表面预留的散热筋结构在三维模型里做了等比例还原，实际应用中能通过增大壳体与空气的接触面积，带走绕组持续工作产生的热量，避免长时间高负载运行时出现绕组温升过高导致的退磁、扭矩衰减问题。

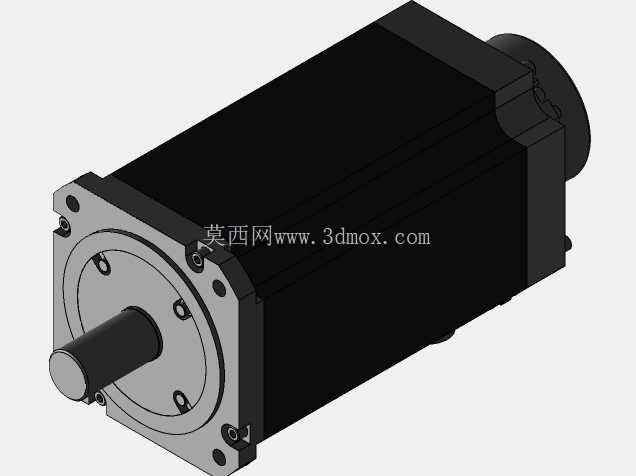

　　输出轴采用圆柱形光轴配合键槽的连接形式，轴伸长度、轴径尺寸严格按照对应型号的安装规范建模，选型时可以直接匹配同步带轮、联轴器、行星减速机等传动部件，不需要额外测绘轴头尺寸，能大幅缩短设备设计阶段的部件匹配周期。电机尾部的编码器安装位做了独立的腔体结构，和前端的定子转子腔体通过密封端盖分隔，避免传动侧的油污、金属碎屑进入编码器腔室，干扰位置检测元件的信号精度，这个结构细节在三维模型里完整呈现，设计配套的电机防护罩、走线拖链时，可以直接参考编码器侧的凸起尺寸预留安装空间，避免出现装配干涉。

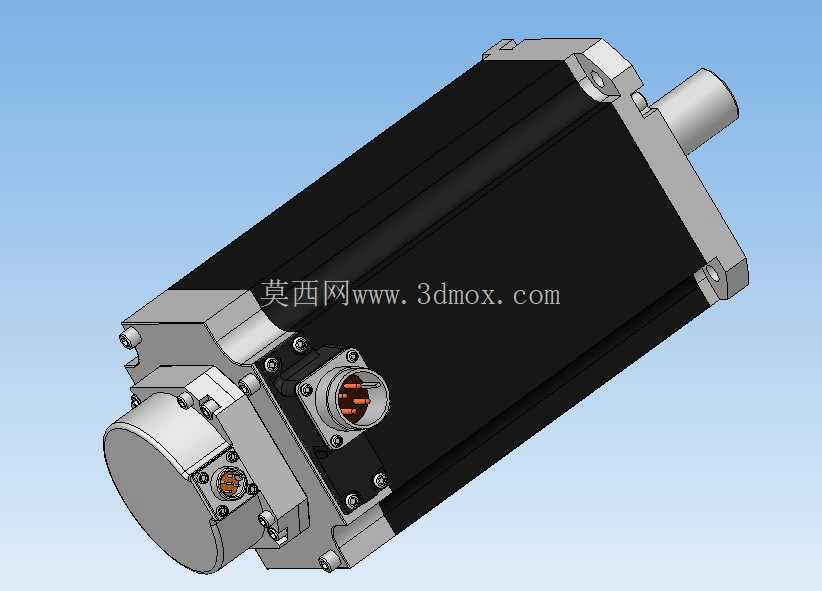

　　机身侧面的动力连接器与信号连接器采用侧出式布局，连接器的插针排布、接口外轮廓都做了1:1还原，实际布线时可以根据这个结构确定电缆弯折半径、走线固定座的安装位置，避免因为连接器突出机身导致的布线空间不足问题，尤其是在多轴密集排布的设备内部，侧出接口的尺寸边界直接影响相邻电机的安装间距，这个模型的细节还原能提前规避布局阶段的空间冲突。从安装边界来看，电机前端的法兰安装面定位止口、安装孔位的孔距、螺纹深度都严格对应实物参数，设计设备安装板时可以直接调用模型里的安装孔位特征做开孔排布，不需要反复核对二维手册的尺寸标注，能减少设计阶段的尺寸错漏。

　　端盖上的紧固螺栓排布采用对称布局，既保证端盖与机座的连接刚性，也能在拆解维护时均匀受力，避免端盖变形影响轴承的同轴度。转子部分的结构在模型里做了装配层级的拆分展示，永磁体贴装在转子铁芯表面，配合后端的高精度轴承支撑，能保证高转速运行时的动平衡精度，实际应用中搭配对应的伺服驱动器，可以实现毫秒级的扭矩响应，满足高速点位运动、恒扭矩切削进给这类工况的使用需求。在3C电子组装设备的飞拍轴、包装机械的追剪驱动单元、光伏设备的硅片传输轴这类场景里，这类中惯量伺服电机既能保证高速运动时的位置精度，也能提供足够的负载惯量匹配能力，避免因为负载惯量不匹配导致的运动过冲、定位震荡问题。建模过程中对电机的所有外轮廓倒角、安装避让槽、密封槽结构都做了还原，没有做简化处理，在做设备整体的虚拟装配时，可以直接导入模型进行全流程的干涉检查，包括电机与设备机架的间隙、与周边走线槽的安全距离、维护拆解时的操作空间预留，都能通过这个三维模型完成前置校验，减少实物装配阶段的整改工作量。电机本体的重量分布特征也在模型里通过材质密度赋值做了对应，做设备整体的重心计算、安装支架的刚性校核时，可以直接提取模型的质量参数作为计算依据，提升结构仿真的准确度。
