带制动功能三菱HF-JP5034B交流伺服电机

　　这款带刹车的交流伺服电机，在自动化产线、精密数控机床、工业机器人关节、物料输送定位单元等需要高精度位置控制同时具备断电锁止需求的场景中应用广泛，区别于普通无制动伺服，它自带的失电制动结构能够在设备断电、驱动使能断开的瞬间锁止输出轴，避免垂直安装轴系因负载自重下滑、工位偏移引发的撞机、工件报废甚至安全事故，是垂直运动轴、倾斜安装传动机构、需要急停后保持位置的工艺单元里不可或缺的执行部件。

　　从实际功能特性来看，该伺服电机的输出轴采用标准圆柱轴伸配合平键连接的结构，前端法兰为方形安装止口设计，安装孔位围绕止口圆周均匀分布，能够直接适配通用伺服安装尺寸的减速机、联轴器、负载安装座，不需要额外做转接法兰设计，大幅降低设计阶段的安装适配工作量。尾部集成的制动模块与电机本体同轴布置，接线端子采用侧出式航空接头设计，动力线、编码器线、制动电源线分接口设置，现场布线时可以根据走线槽方向调整接头朝向，避免线缆过度弯折导致的线芯断裂、信号干扰问题。

　　设计过程中，首先要考虑的是制动模块与电机本体的同轴度公差，制动摩擦片的间隙控制在0.1-0.2mm区间，间隙过大会导致制动响应滞后，锁止时出现滑程，无法满足高精度位置保持要求；间隙过小则会在电机正常运转时出现摩擦片拖滞，额外增加电机空载损耗，长时间运行还会导致摩擦片异常磨损，降低制动模块使用寿命。电机外壳采用轴向散热筋结构，虽然伺服电机本身运行效率高、发热低，但在长时间额定扭矩输出、高频正反转的工况下，尾部制动模块的线圈发热与电机定子发热会叠加，轴向散热筋能够配合设备内部的散热气流，将壳体温度控制在绝缘等级允许的范围内，避免高温导致的磁钢退磁、制动线圈绝缘老化问题。

　　安装边界方面，前端法兰的止口公差采用H7级精度，安装孔为通孔设计，锁紧螺栓的拧入深度需要严格控制，避免螺栓过长顶到电机内部绕组造成绝缘破损。输出轴的径向跳动、端面跳动控制在0.02mm以内，能够直接连接高精度联轴器带动滚珠丝杠、旋转平台等负载，不需要额外增加支撑轴承座就可以满足大部分中低负载的传动精度要求。尾部的编码器舱与制动模块做了隔磁设计，避免制动线圈通电产生的磁场干扰编码器位置信号，保证低速运行时的扭矩平稳性，不会出现低速爬行、位置反馈偏差的问题。

　　在实际选型适配时，需要注意该款电机的制动为失电制动，即制动线圈通电时摩擦片松开，电机可以正常运转，线圈断电时弹簧压紧摩擦片实现锁止，因此设备的安全回路设计需要将制动电源与伺服使能信号做互锁，避免伺服还在输出扭矩时制动抱死，导致电机过载、驱动器报警。接线时要将制动电源线与编码器信号线分开布线，避免动力线的干扰串入编码器回路，导致位置反馈丢步，影响定位精度。电机本体的防护等级可以满足常规工业车间的使用要求，但在有切削液、粉尘飞溅的机加工场景中使用时，需要额外增加防护罩，避免切削液顺着轴伸缝隙进入电机内部，造成轴承锈蚀、绕组短路。

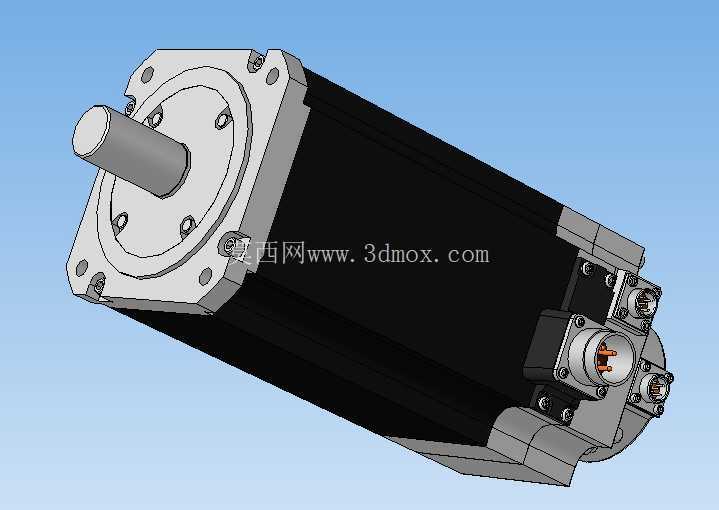

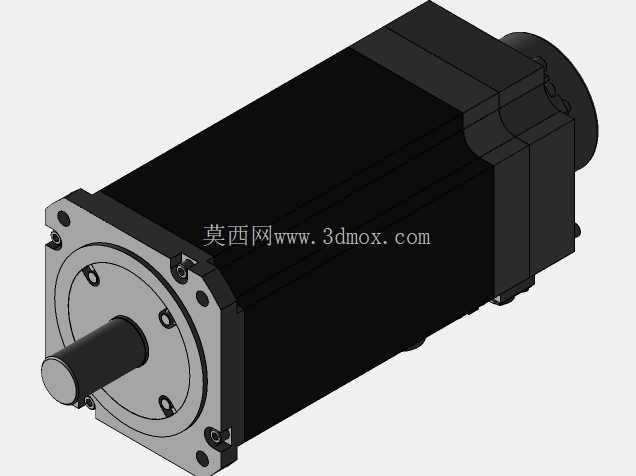

　　从结构建模的角度来看，该模型完整还原了电机的外部安装特征，包括法兰安装孔位尺寸、轴伸长度与直径、侧方接线端子的位置与外形尺寸、尾部制动模块的外径与长度，在做设备整体布局设计时，可以直接将该模型导入装配体，核对安装空间是否存在干涉，提前预留出线缆弯折的空间，避免实际加工装配时出现安装位冲突、线缆无法插接的问题。模型的各部分装配关系也完全按照实际电机的装配层级构建，前端盖、定子壳体、后端盖、制动模块、编码器舱、输出轴的配合面都做了准确的还原，能够用于设备的运动仿真，模拟电机运转时与周边部件的安全距离，验证不同行程位置下是否存在碰撞风险。
