小型摩托用14s1p NMC锂离子电池组结构

　　这款14s1p NMC锂离子电池组，核心适配场景是小型两轮摩托车的动力供电需求，在实际整车配套中，主要承担整车启动、行驶动力输出、车载低压电器供电的核心储能功能，区别于传统铅酸启动电池，该款电池组采用三元锂NMC电芯体系，能量密度更高，同等容量下体积重量更具优势，适配小型摩托紧凑的车体安装空间。从功能特性来看，该电池组额定容量75Ah，标称电压51.8V，总储电量3.88kWh，配套集成智能BMS管理系统，采用空气热管理方案，能够在充放电过程中实时监控每串电芯的电压、温度状态，主动进行充放电电流调控、过充过放保护、温度异常预警，避免电芯出现一致性偏差引发的性能衰减或安全隐患，空气热管理的设计不需要额外铺设液冷管路，结构复杂度更低，维护成本也更适配民用摩托的使用场景。

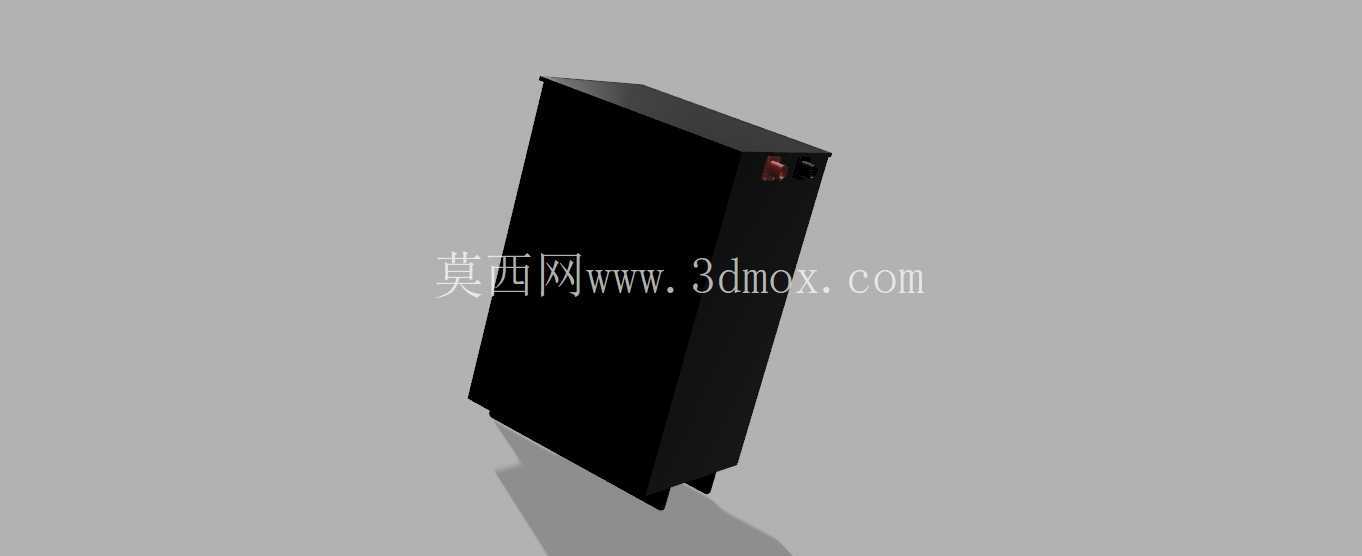

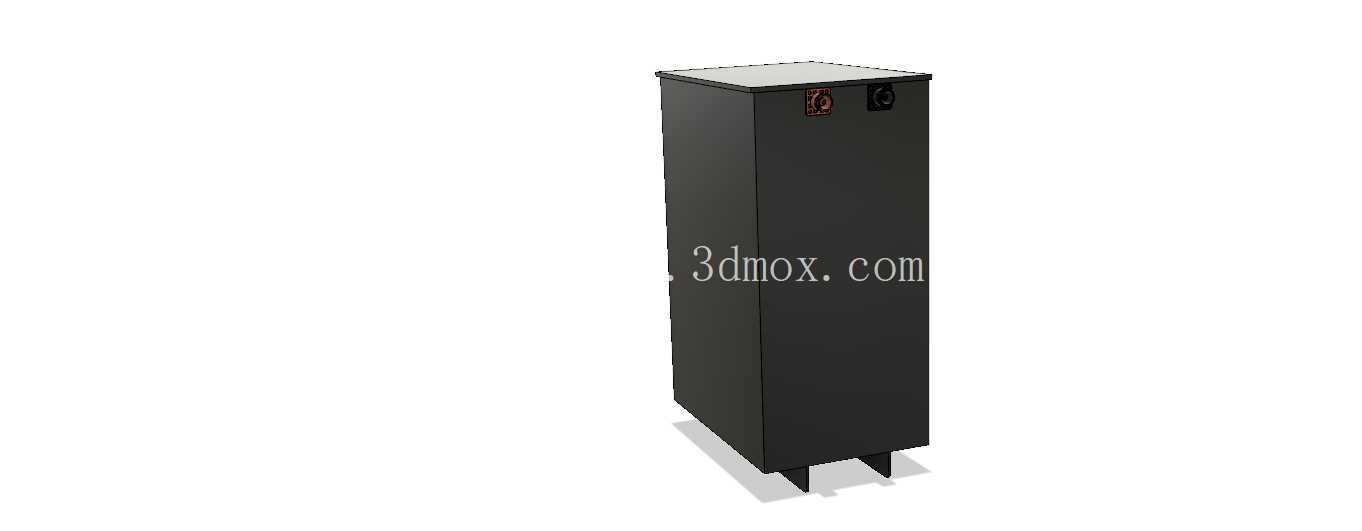

　　在设计思路上，这款电池组采用立式窄体结构布局，整体为竖置长方体造型，外壳采用高强度金属钣金材质，表面做哑光耐磨防腐处理，能够抵御日常行驶中的泥水飞溅、轻微磕碰，顶部预留两个主接线端子，分别对应正负极输出，端子周边做绝缘防护凸起设计，避免安装或使用过程中出现短接风险；底部设计有两个突出的安装支脚，支脚上预留标准安装孔位，能够直接通过螺栓固定在摩托车预设的电池舱安装位上，不需要额外设计转接支架，降低整车配套的结构改造成本。

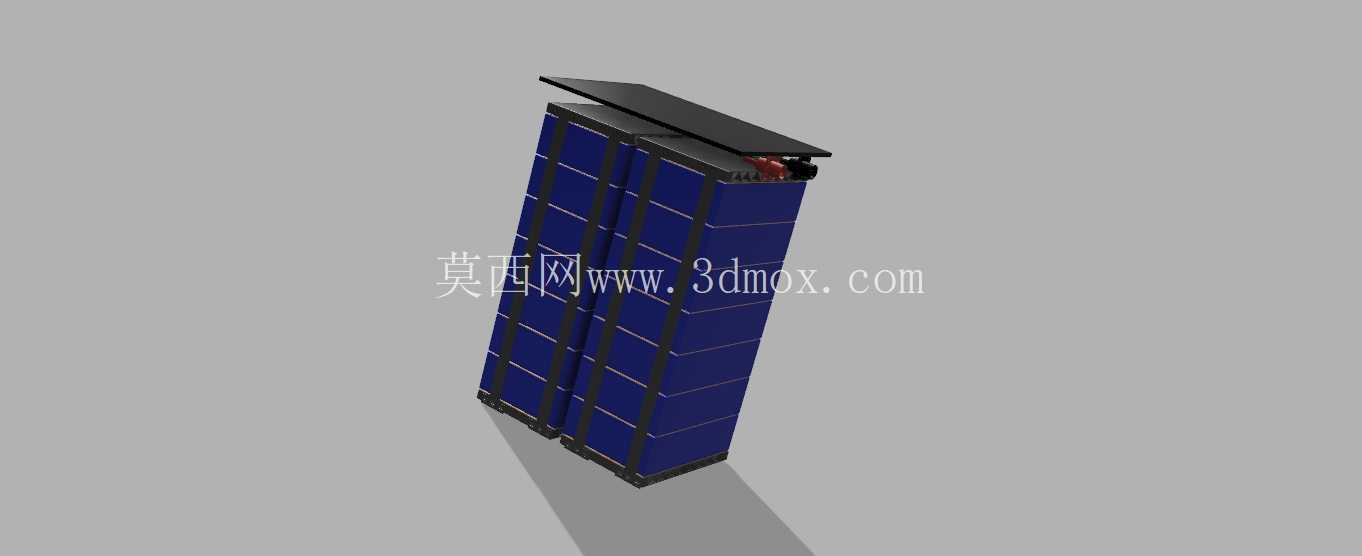

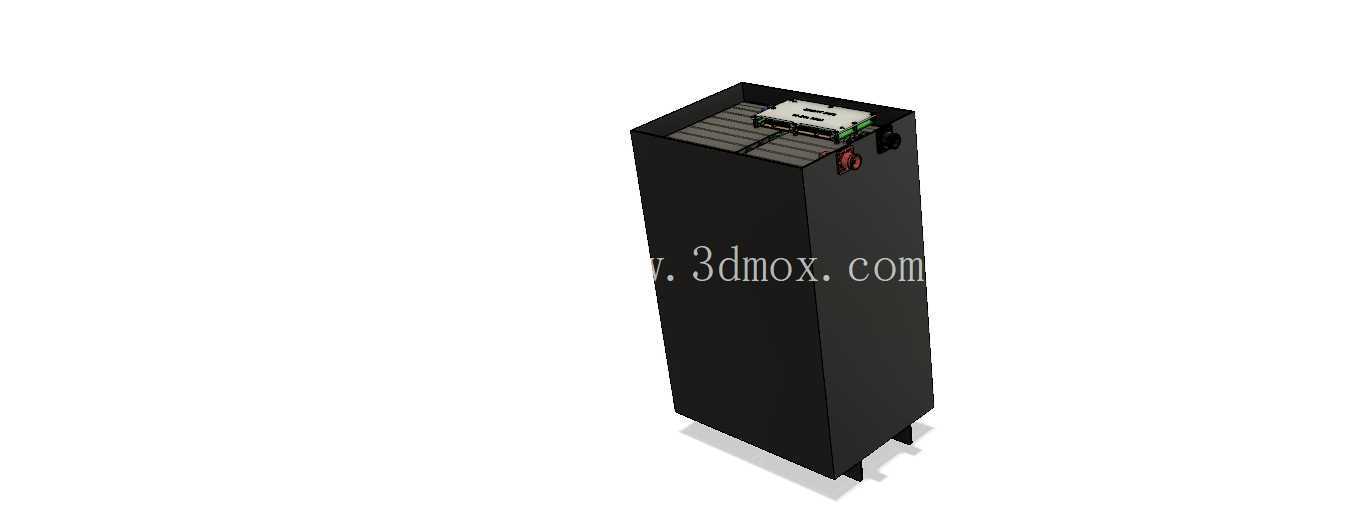

　　从安装边界来看，整体外形为窄长立式结构，宽度尺寸控制较窄，能够适配小型摩托座桶下方的狭长电池舱空间，安装时只需要保证底部支脚与安装面贴合锁紧，顶部预留不小于20mm的接线操作空间，侧面预留不小于10mm的通风间隙，就能满足空气热管理的散热需求，不需要额外预留复杂的管路或线束走位空间。在实际结构建模过程中，需要重点关注外壳的钣金折弯公差控制，保证上下盖与主体壳体的配合间隙均匀，IP防护等级达到日常户外使用要求；内部电芯模组采用堆叠固定方式，每串电芯之间设置绝缘缓冲垫，吸收行驶过程中的振动冲击，避免电芯相互摩擦出现绝缘层破损；BMS控制板固定在壳体内部侧方的安装位上，与电芯模组之间预留走线空间，高压采样线采用阻燃线束，沿壳体内部的走线槽规整布置，避免高压线束与金属壳体直接接触出现磨损漏电。

　　这款电池组的结构设计没有采用冗余的复杂结构，所有结构特征都围绕民用小型摩托的实际使用需求展开，既保证了足够的结构强度与安全防护能力，又尽可能压缩了整体体积与重量，同时空气热管理的方案降低了后期使用的维护难度，对于两轮电动车、小型摩托的动力系统选型、电池包结构设计参考，都有较强的实际参考价值，建模过程中还原的安装支脚、顶部接线端子、壳体钣金结构等细节，都可以直接复用在同类型立式电池包的结构设计中，减少重复建模的工作量，也能为结构工程师验证电池包与整车安装位的匹配性提供精准的三维参考。
