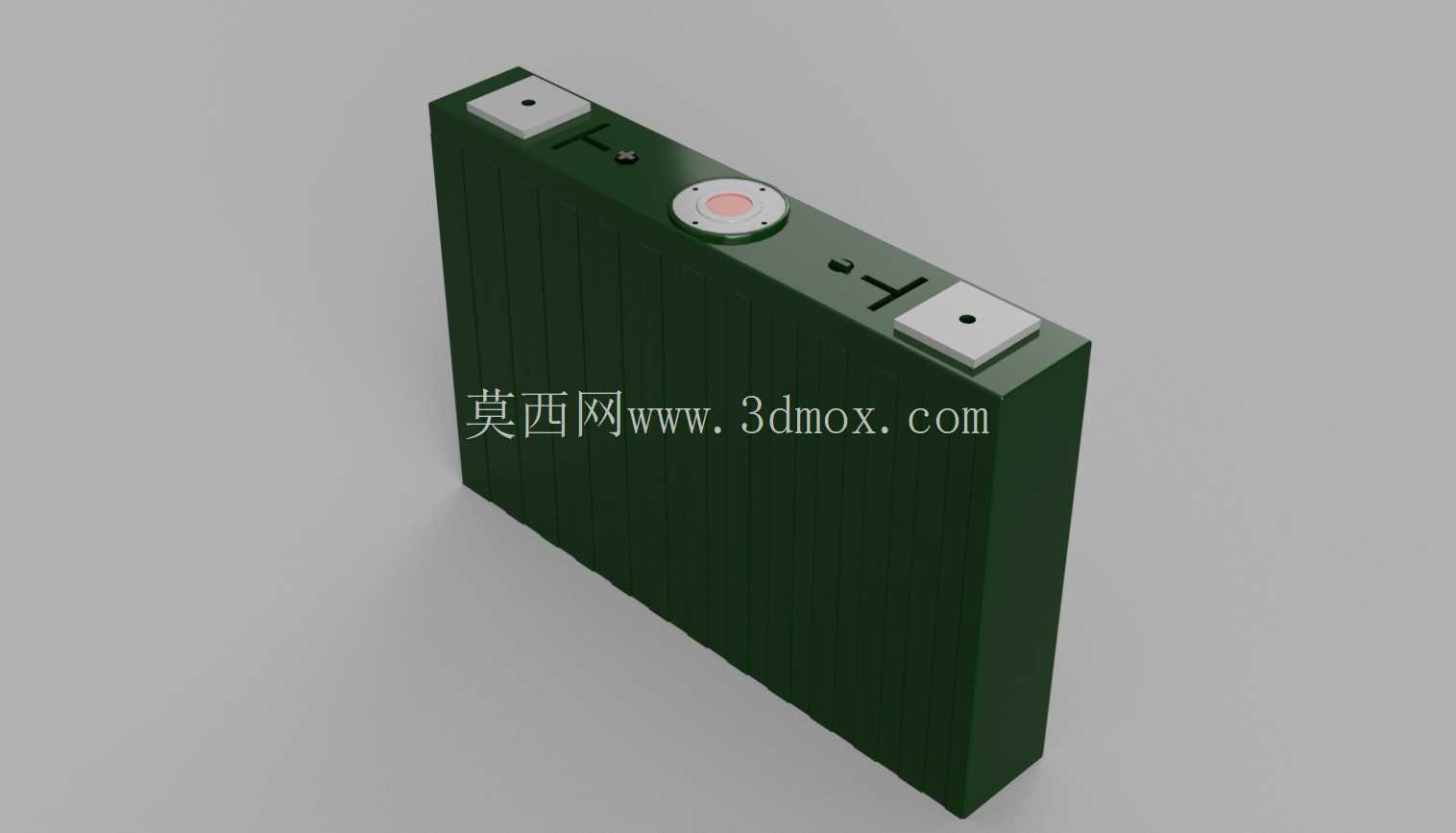

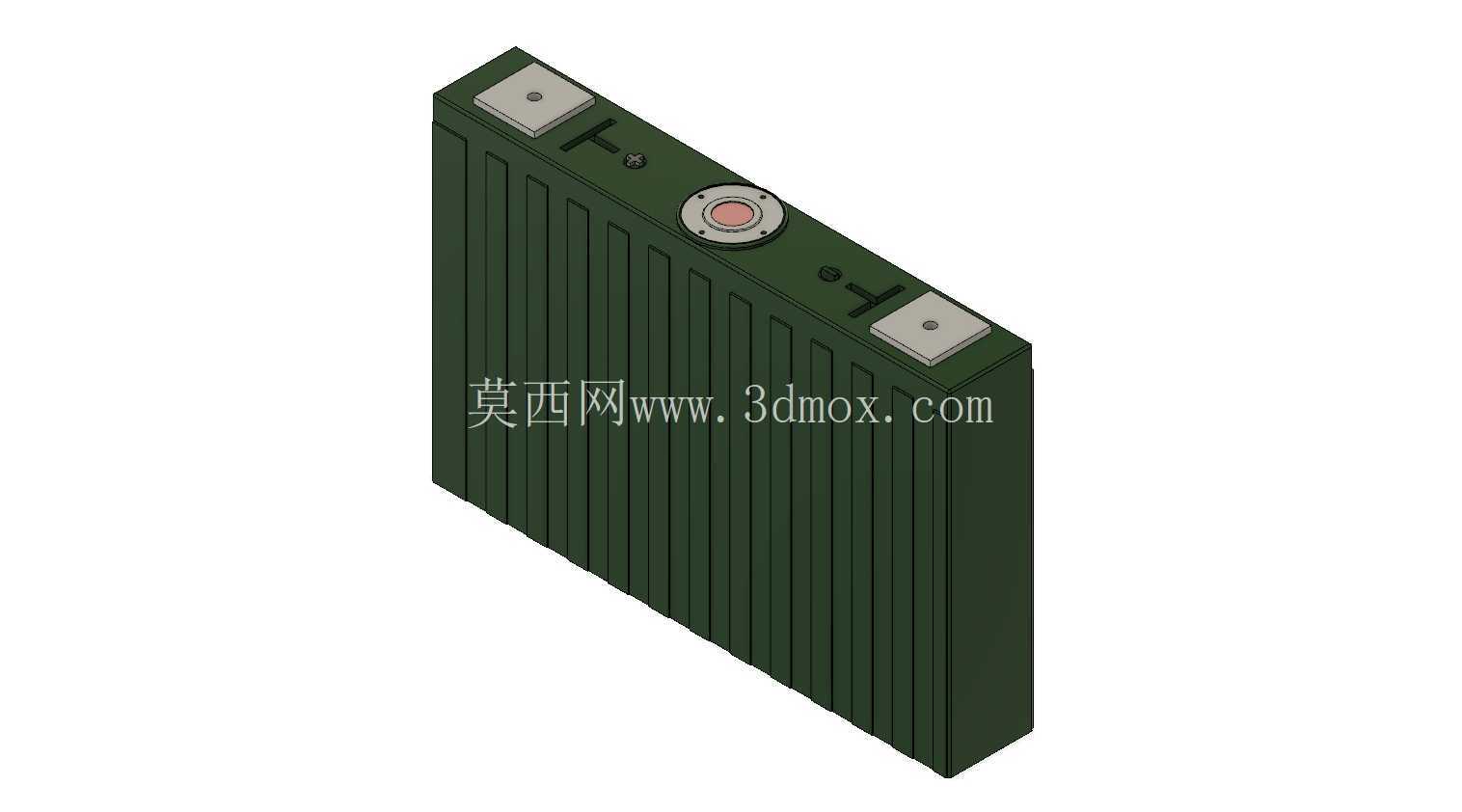

100AH棱柱形磷酸铁锂电芯三维结构

　　这款棱柱形磷酸铁锂电芯的三维结构，是面向新能源储能、低速电动车、后备电源等场景做的结构还原，建模时优先考虑了电芯在模组集成环节的实际装配需求，没有做多余的外观修饰，所有结构特征都对应量产电芯的实际设计。从功能特性来看，这款电芯标称电压3.2V，容量100AH，充电截止电压3.6V，属于大容量方形磷酸铁锂电芯，这类电芯的循环寿命长、热稳定性好，在工商业储能柜、低速电动四轮车、通信基站后备电源、家用储能系统里都有大量应用，建模时特意还原了电芯外壳的加强筋结构——外壳采用深拉伸铝壳或者喷塑钢壳结构，侧面的竖向筋条一方面是提升壳体的结构强度，避免电芯在充放电膨胀过程中出现壳体变形，另一方面也能增加壳体的散热面积，在模组密集排布时辅助热量散出。

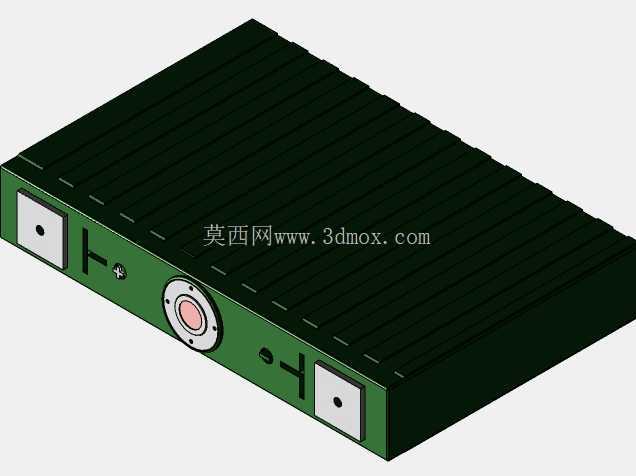

　　设计思路上，这款电芯采用了顶部双极柱布局，两个方形极柱分别对应正负极，极柱的安装平面做了沉孔设计，方便后续模组装配时采用激光焊接或者螺栓锁紧的方式连接汇流排，极柱周边的绝缘密封结构也做了细节还原，避免装配过程中出现极柱与壳体短路的风险。顶部的注液孔与防爆阀结构也完整还原，注液孔位于两个极柱之间的偏置位置，是电芯生产过程中注入电解液的工艺孔，注液完成后会做密封焊接；圆形的防爆阀是电芯的安全结构，当电芯内部因为过充、短路等异常情况导致压力升高到阈值时，防爆阀会主动破裂泄压，避免电芯发生爆燃，建模时还原了防爆阀的刻痕结构，这个位置的厚度比周边壳体薄，是压力释放的预设位置。顶部的极性标识凹槽也做了还原，方便生产和装配环节快速识别正负极，避免接反引发安全事故。

　　从安装边界来看，这款电芯的外形为规整的棱柱结构，六个面的平面度都做了结构约束，侧面没有突出的结构，方便在模组中紧密排布，提升空间利用率；电芯的厚度、高度、宽度尺寸都按照量产100AH方形铁锂电芯的常规尺寸做了还原，底部为平整平面，可以直接贴合模组的液冷板或者安装底板，不需要额外的转接结构；两个极柱的中心距、极柱的平面高度都做了精准定位，保证汇流排的设计可以直接适配，不需要额外调整安装位置。建模时还考虑了电芯的膨胀余量设计，壳体的侧壁预留了一定的形变空间，在电芯循环过程中出现极片膨胀时，壳体可以在可控范围内形变，不会挤压相邻电芯导致模组结构变形。

　　在实际应用中，这类电芯通常会以多个串并联的方式组成电池模组，再搭配BMS管理系统、热管理系统组成完整的电池包，这款三维模型可以直接用于模组的结构干涉检查、汇流排的设计模拟、电池包的空间布局校核，也可以用于热仿真分析时的模型导入，帮助结构工程师在设计阶段就验证电芯与周边结构的装配间隙，避免后期开模或者装配时出现干涉问题。模型的所有结构特征都没有做简化处理，极柱的倒角、壳体的圆角、防爆阀的细节都和量产电芯保持一致，能够满足不同场景下的建模使用需求，不管是做电池包的结构设计，还是做产品展示、教学演示，都可以直接调用，不需要再做额外的结构补全。
