三菱HG-SNS52BJ带制动交流伺服电机结构

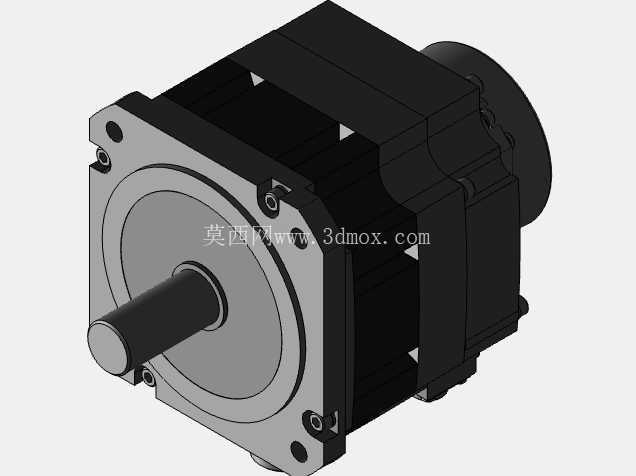

　　在自动化产线的定位传动、数控机床的进给轴驱动、工业机器人关节动力输出这类对位置控制精度、动态响应速度有严苛要求的场景里，带制动功能的交流伺服电机是核心执行部件，这款带刹车的HG-SNS52BJ伺服电机，正是针对垂直轴、断电需保持位置的工况开发的驱动单元。从结构设计来看，这款电机采用方形法兰安装端面，区别于传统圆形法兰的伺服产品，方形法兰的四个安装孔分布在法兰边角位置，安装时的抗扭转刚度更高，在频繁正反转、加减速冲击大的工况下，能有效降低安装面的微动磨损，避免长期运行后电机出现偏移、同轴度超差的问题。

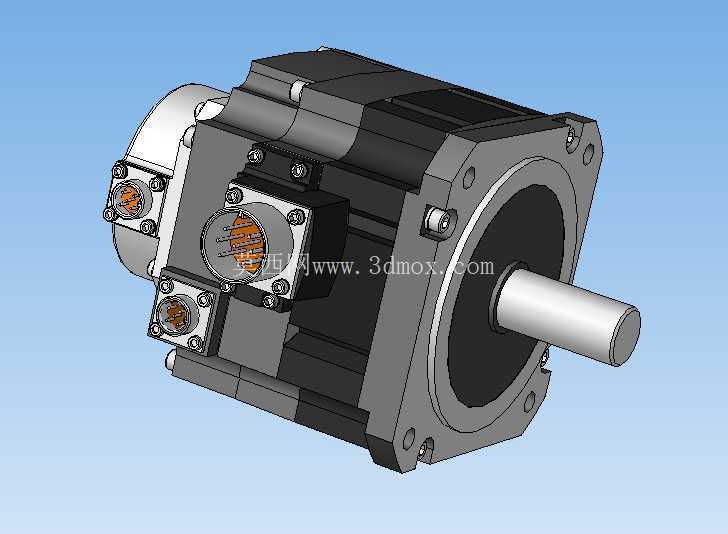

　　输出轴采用标准圆柱轴伸带键槽的设计，轴伸长度、直径匹配常规伺服减速机、同步带轮、联轴器的安装尺寸，不需要额外做轴径适配加工，选型配套时可以直接对接市面上通用的传动连接件，减少非标加工的周期与成本。电机本体侧面集成了三个航空插头接口，分别对应动力输入、编码器信号反馈、制动器供电回路，接口采用侧向出线的布局，相比尾部出线的结构，能缩短电机轴向的安装占用空间，在设备内部安装空间局促、轴向尺寸受限的场合，这种布局可以给相邻的传动部件留出更多排布空间，也能避免线缆弯折半径不足导致的线芯断裂、屏蔽层破损问题。

　　内置的失电制动器是这款电机的核心功能部件，制动器集成在电机非输出端的后盖内部，不需要额外加装外置制动模块，当设备断电或者伺服使能断开时，制动器会通过弹簧压力抱紧制动盘，将电机转子锁死，避免垂直安装的负载因为重力出现下滑、坠落的问题，在提升机构、斜床身车床Z轴、桁架机械手上下料轴这类工况中，这个结构可以省去额外的机械锁紧机构，简化设备整体的传动链设计。从建模细节来看，电机外壳的散热筋采用轴向平行排布的结构，筋条高度、间距经过优化，在电机高速持续运行时，能通过转子自带的风叶带动空气沿筋条间隙流动，带走定子绕组产生的热量，避免电机因为温升过高出现退磁、编码器精度漂移的问题。

　　端盖与本体的连接采用内六角圆柱头螺钉，螺钉沉孔深度做了精准控制，既保证螺钉锁紧后不会突出安装面，也避免沉孔过深导致端盖壁厚不足、结构强度下降。编码器端的后盖做了密封结构设计，配合O型密封圈可以达到工业场景常用的IP65防护等级，在有切削液飞溅、粉尘较多的车间环境里，能有效阻挡杂质进入编码器腔室，保证位置反馈信号的稳定性。安装边界方面，这款电机的法兰安装面到输出轴端面的尺寸、安装孔的中心距公差、轴伸的径向跳动公差都严格遵循对应功率段伺服电机的行业通用标准，在做设备结构设计时，可以直接调用三维模型完成安装干涉检查，不需要反复核对二维图纸的尺寸链，提前排查出线缆空间不足、联轴器与端盖干涉、制动回路接线空间不够这类常见的设计问题。在实际选型应用中，这款带制动的伺服电机适配需要断电保持位置的场合，相比不带制动的同功率伺服，它的长度仅增加了制动器部分的轴向尺寸，整体重量增幅控制在合理范围内，不会给设备的运动部件带来过多的惯量负担，能保证伺服系统的响应速度满足高速点位运动的要求。建模时还原了电机表面的铭牌安装位、接地螺钉位置、油封结构这些细节，在做设备的整体布线、接地系统设计时，可以直接参照模型完成相关附件的排布，避免后期装配时出现接地端子位置不合理、油封与安装腔干涉的问题。
